Замена вентилятора Levoit Core 300-RAC

Для безопасности убедитесь, что устройство выключено и отключено от сети.

Переверните Levoit Core 300-RAC так, чтобы дно было направлено вверх.

Поверните нижнюю крышку против часовой стрелки и снимите её, подняв вверх.

Крышка не «щёлкает» при снятии или установке при повороте.

Поднимите фильтр строго вверх и выньте его из устройства.

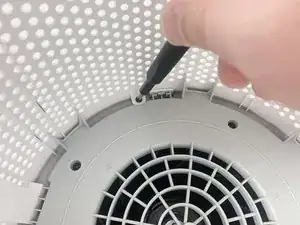

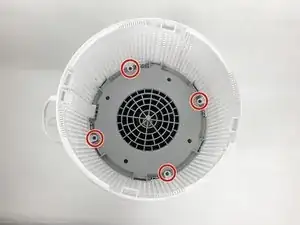

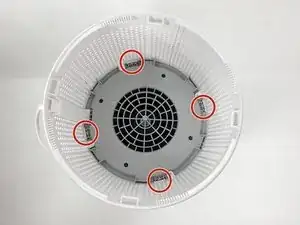

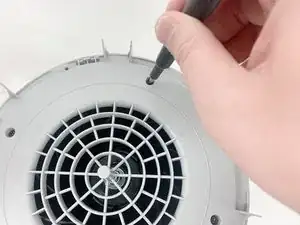

Используйте отвертку Phillips №2, чтобы выкрутить четыре винта, фиксирующие серую крышку около основания устройства.

Отложите винты в безопасное место.

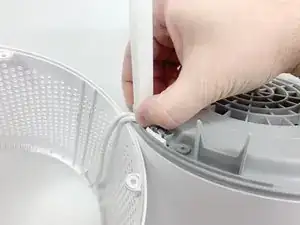

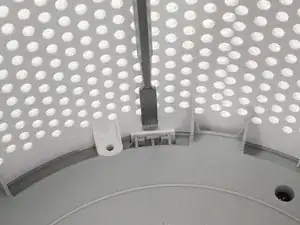

Используйте металлическую лопатку или джимми, чтобы аккуратно поддеть между четырьмя белыми защелками и белым корпусом и освободить внешнюю облицовку.

Осторожное подтягивание внешней оболочки вверх может предотвратить возвращение защелок на место.

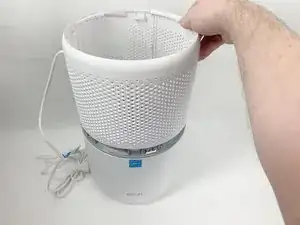

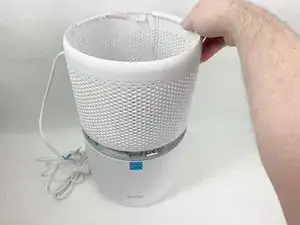

Снимите внешнюю белую оболочку и отложите её в сторону.

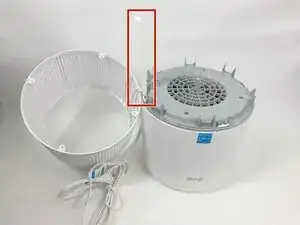

Сетевой кабель проходит через отверстие в боковой части этой оболочки, поэтому она должна располагаться рядом с устройством.

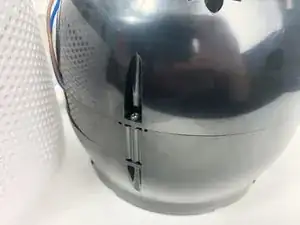

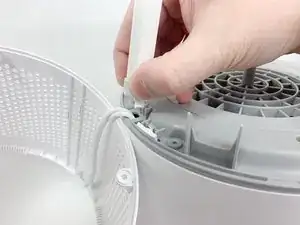

Возьмитесь за направляющий канал кабеля у основания, сожмите и одновременно потяните вверх, чтобы снять его.

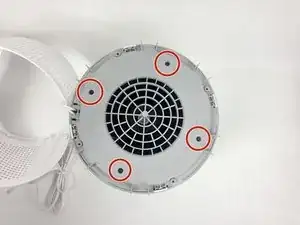

Снимите четыре винта Phillips №2, фиксирующие серую лицевую панель.

Отложите винты в безопасное место.

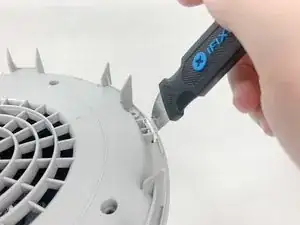

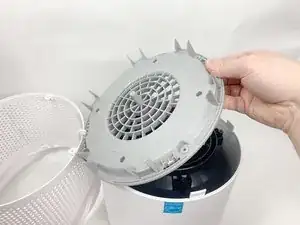

Вставьте джимми или лопатку между белой защелкой и корпусом серой лицевой панели, чтобы освободить панель.

Поднимите её и выньте.

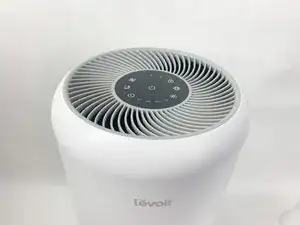

Поверните устройство так, чтобы оно снова стояло вертикально.

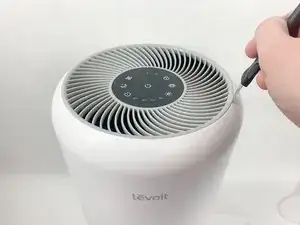

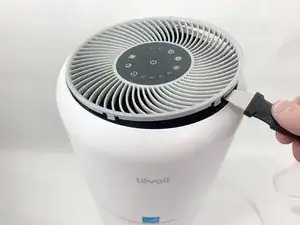

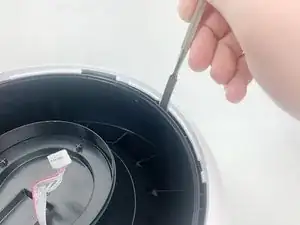

Вставьте джимми между серой решеткой и верхней частью корпуса устройства.

Продвигайтесь вокруг решетки джимми, чтобы освободить защелки, держащие её на месте.

Обратите внимание на расположение язычков — они имеют ключевую посадку и должны быть возвращены точно в том же положении.

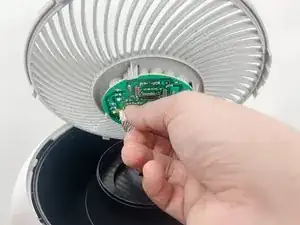

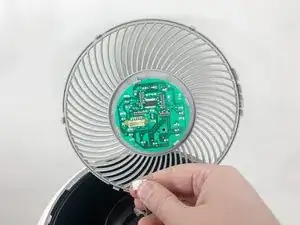

Осторожно снимите решетку — она соединена ленточным кабелем.

Не допускайте чрезмерного натяжения ленточного кабеля — он может порваться.

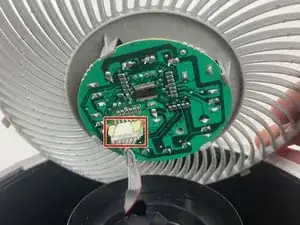

Сожмите защелку на разъеме, чтобы освободить собранный кабель от платы управления.

Разъем должен выходить довольно легко, не прикладывайте силу. Слишком сильное натяжение может повредить разъем.

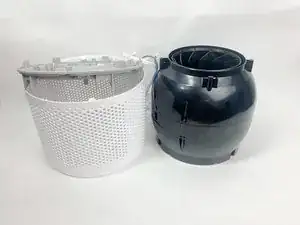

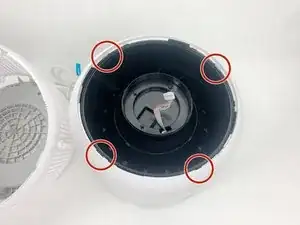

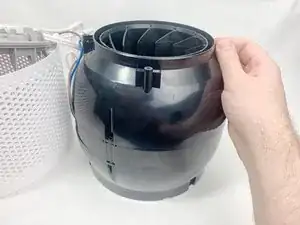

Вставьте лопатку или джимми в четыре защелки, чтобы освободить их и отделить внешнюю белую оболочку от внутреннего черного ядра.

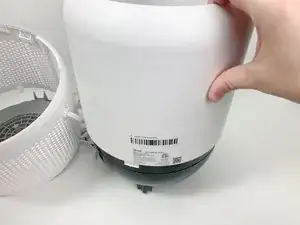

Снимите внешнюю белую оболочку.

Снова переверните устройство так, чтобы вентилятор был направлен вверх.

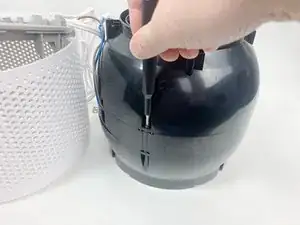

Используйте отвертку Phillips №2, чтобы выкрутить три винта на верхней части черного корпуса.

Отложите винты в безопасное место.

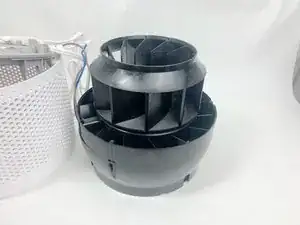

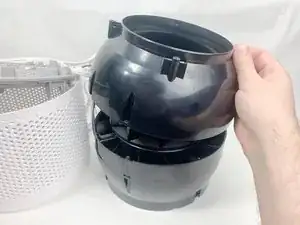

Снимите верхнюю часть черного корпуса.

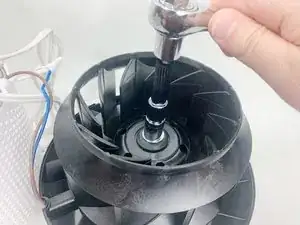

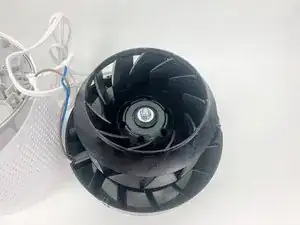

Используйте торцевой ключ 13 мм с удлинителем, чтобы открутить гайку, удерживающую вентилятор, и снимите все крепежные элементы со шпинделя.

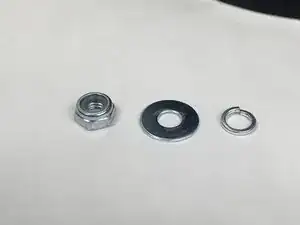

Должна быть нейлоновая самоконтрящаяся гайка, плоская шайба и пружинная шайба. Отложите их в безопасное место.

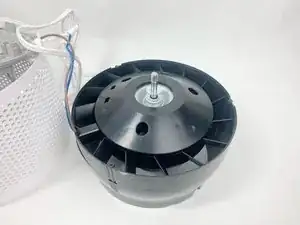

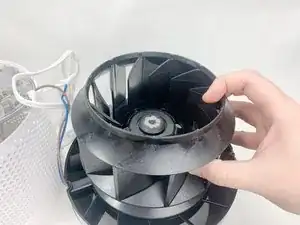

Снимите вентилятор, подняв его вверх с резьбового вала.

Под вентилятором находится ещё одна шайба — оставьте её на месте для установки нового вентилятора.
