Замена звукоснимателей на гитаре Squier Strat
Электрогитарам требуются звукосниматели для преобразования вибраций струн в электрические сигналы. Электрические сигналы передаются по гитарному кабелю к усилителю, а затем к динамикам, чтобы публика могла услышать звук. Если ваша гитара, усилитель и динамики правильно подключены, кабели и провода не повреждены, а звук гитары всё ещё искажен — возможно, требуется замена звукоснимателей.
В этом руководстве показано, как заменить сломанные или неисправные звукосниматели, чтобы восстановить характер звучания гитары. Руководство применимо к любой электрогитаре Squier Strat с конфигурацией трёх сингловых звукоснимателей. Звукосниматели расположены на корпусе гитары между грифом и мостом. Хотя в примере ниже гитара праворукая, инструкции одинаковы для леворуких гитар; однако фотографии могут быть зеркальными по сравнению с тем, что вы увидите на леворукой гитаре.
На шагах этого руководства потребуется паять и выпаивать элементы гитары. Потребуется уверенная рука, чтобы не повредить гитару и не причинить вред себе.
Согласно сайту Fender.com, следующие модели звукоснимателей Fender могут подойти в качестве замены для приведённой ниже гитары: 0992113000, 0992208000 и 0992113000. Перед покупкой новых звукоснимателей целесообразно обратиться в магазин гитар или музыкальный магазин за помощью в подборе конкретной модели для вашей гитары.
Шаг 1

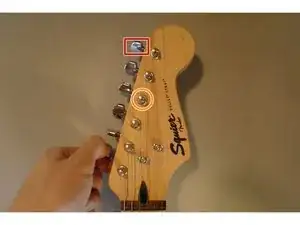

Ослабьте натяжение струн, поворачивая колки.

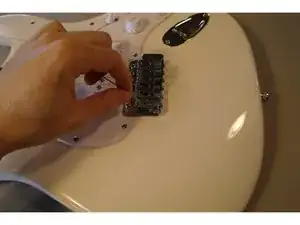

Вытащите струны из отверстий колков.

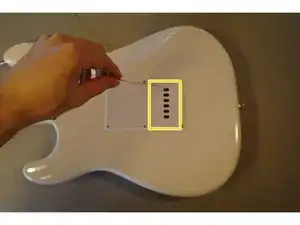

Выведите струны через отверстия задней крышки.
Используйте обмотчик струн для ускорения процесса.
Шаг 2

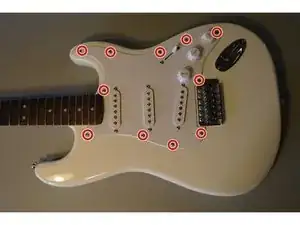

Отвинтите 11 винтов, крепящих к picks-гварду к корпусу гитары.
Шаг 3

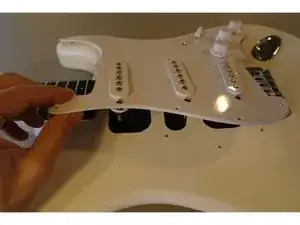

Осторожно приподнимите защитную панель со звукоснимателями.
Переверните защитную панель, чтобы открыть доступ к проводке.
Подложите полотенце под защитную панель, чтобы защитить корпус гитары.
Возможный риск повреждения устройства: не применяйте чрезмерную силу при подъёме защитной панели.
Шаг 4

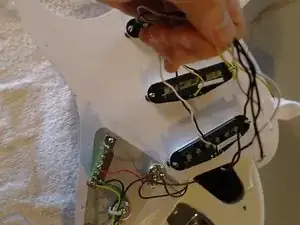

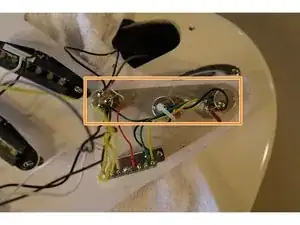

Запомните, как подключены провода каждого звукоснимателя.
Следите за положительными и отрицательными проводами. Чёрные провода обычно обозначают отрицательные.
Звукосниматели обычно подключаются к потенциометрам и переключателю звукоснимателей.
Шаг 5

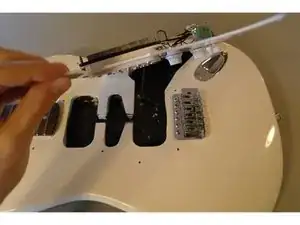

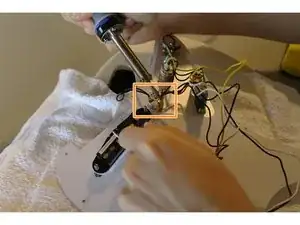

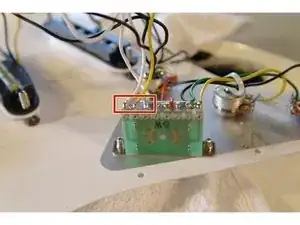

Выпаяйте проводку звукоснимателей от переключателя звукоснимателей с помощью качественного паяльника и оплетки для припоя.

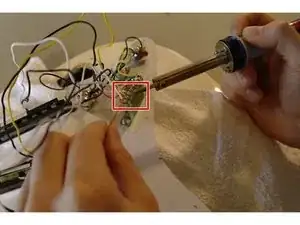

Выпаяйте проводку звукоснимателей от потенциометров.
Возможный риск повреждения устройства: чрезмерное нагревание паяльником может повредить компоненты.
Шаг 6

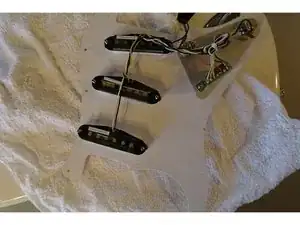

Верните защитную панель со звукоснимателями в исходное положение.

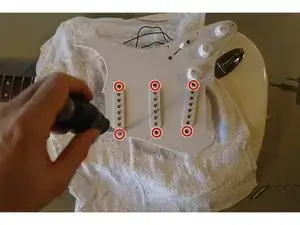

Снимите винты, которые крепят звукосниматели к защитной панели.
Шаг 7
Переверните защитную панель, чтобы открыть доступ к проводке.
Извлеките звукосниматели из защитной панели. Они должны легко выходить.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
