Замена ручки выбора стежка Brother XR-40

Для переключения стилей стежков на вашей швейной машине ручка выбора стежка должна функционировать исправно. Этот гид покажет этапы замены.

Шаг 1

Установите машину на твердую поверхность.

Удалите винт Philips #2 размером 14 мм, удерживающий лицевую крышку.

Удалите два винта Philips #2 размером 14 мм и два винта Philips #2 размером 22 мм, которые закрепляют заднюю обшивку.

Положите машину на бок.

Удалите четыре винта Philips #2 размером 10 мм, которые фиксируют нижнюю панель на месте.

Ножки будут сняты вместе с винтами.

Удалите нижнюю панель.

Встаньте на машину.

Удалите заднюю обшивку.

Вам может понадобиться покачать панель и тянуть одновременно.

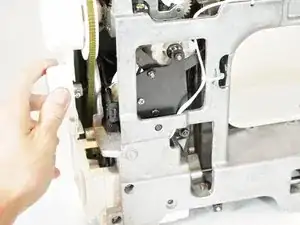

Отрегулируйте ручку, чтобы получить доступ к винту с головкой Philips.

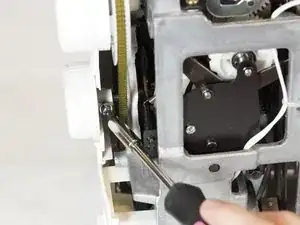

Удалите винт Philips #2 размером 14 мм.

Удалите ручку.

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
