Ротационный энкодер находится под основной кнопкой выбора, которая позволяет вам изменять истории.
Если энкодер больше не функционирует правильно, это затрудняет выбор истории.
Если необходима замена, компонент RH3HAF-10R-V-B идентичен.
Этот урок предназначен для Lunii v1. Для Lunii v2 используйте инструкцию: https://fr.ifixit.com/Tutoriel/Changemen...
Шаг 1

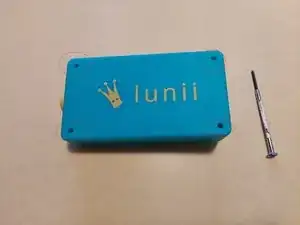

Так как винты, удерживающие Lunii, находятся внизу отверстия, вам понадобится особенно длинная битка или, что еще лучше, отвертка.

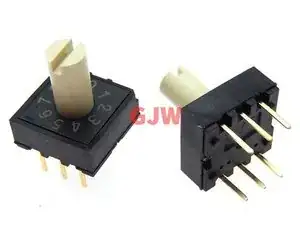

Подготовьте замену энкодера (RH3HAF-10R-V-B).
Шаг 2

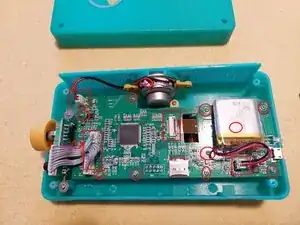

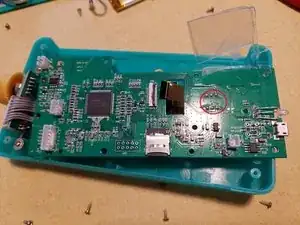

Удалите винты (обведенные красным) и отключите динамик, питание, дисплей и батарею (также обведенные красным). Для экрана осторожно поднимите разъем. Если кабель не выходит свободно из разъема, не применяйте силу. Разъем, вероятно, просто недостаточно широко открыт.
Шаг 3

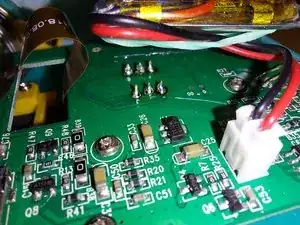

Ротационный энкодер припаян с помощью шести контактов.
Энкодер, который необходимо заменить, находится на обратной стороне платы.

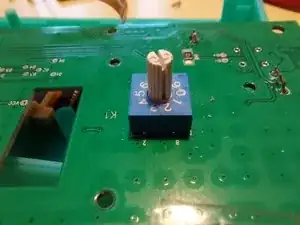

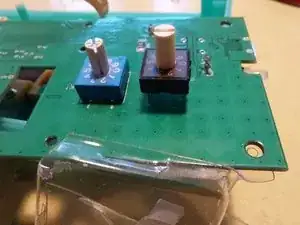

Обратите внимание на расположение номеров (например, на фотографии только синего энкодера номера 2 и 3 находятся внизу), чтобы правильно установить новую деталь (например, на фотографии черный энкодер ориентирован так же, как и синий энкодер, с номерами 2 и 3 внизу).
Убедитесь, что ориентация вашей детали правильная; цифра 5 должна быть обращена к отверстию в середине платы (где проходит кабель экрана).
Шаг 4
Отпаивайте энкодер и удалите его. Замените его новым энкодером (с правильной ориентацией). Осторожно припоите каждую ножку.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
