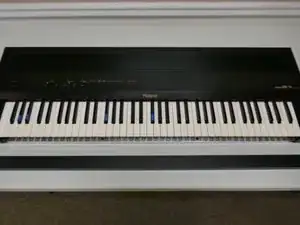

Это руководство по разборке панели клавиш для поздней модели электронного синтезатора Roland KR-33, в которой для возврата клавиш используются плоские металлические листовые пружины. В ранних моделях применялись витые пружины возврата клавиш и немного иной дизайн клавиш. С помощью этого руководства вы получите доступ к возвратным пружинам, а также к мембранам клавиш для очистки, замены или ремонта.

Распространённая проблема у этих клавиатур (и проблема, решаемая в данном руководстве) — загрязнение контактных мембран, из-за которого отдельные клавиши играют прерывисто или полностью перестают работать. Очистка изопропиловым спиртом обычно решает проблему, но запасные части также доступны у Syntaur.

Шаг 1

Выполняйте все работы на большой чистой поверхности, свободной от пыли и мусора. Экструдированный алюминиевый корпус легко повредить.

Проверьте и отметьте все затронутые клавиши перед продолжением.

Отключите устройство от питания. Последующие шаги выполняются вблизи оголённых электрических компонентов. Действуйте на свой страх и риск.

Шаг 2

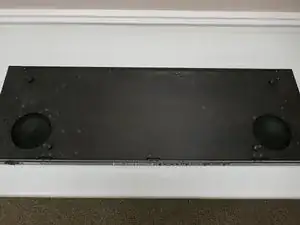

Переверните клавиатуру так, чтобы нижняя сторона была сверху, как показано.

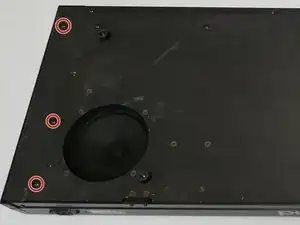

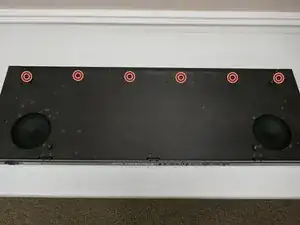

Снимите 6 винтов, фиксирующих крышку и нижнюю панель (по 3 с каждой стороны).

Крышка теперь может быть открыта для базовой очистки. Для полной разборки продолжайте следовать руководству.

Шаг 3

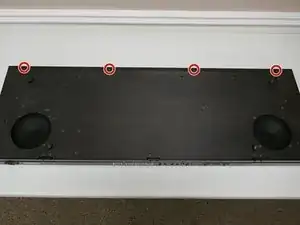

Снимите 4 показанных винта, чтобы удалить металлическую фасцию под клавишами. Это также частично освобождает панель клавиш.

НЕ ПЕРЕВОДИТЕ ЕЩЁ. Второе изображение приведено только для детализации.

Шаг 4

Снимите оставшиеся 6 винтов, чтобы освободить переднюю часть панели клавиш.

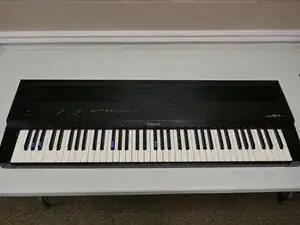

Теперь клавиатуру можно снова перевернуть. Делайте это аккуратно, так как лоток клавиш и крышка теперь частично не закреплены.

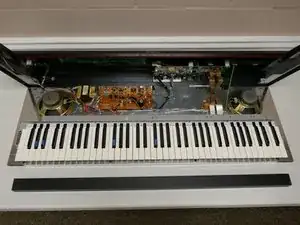

Откройте крышку, удерживая обе стороны верхнего шасси. Она должна откинуться назад и остановиться на зелёном заземляющем кабеле.

Шаг 5

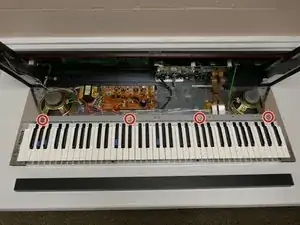

Снимите 4 винта в верхней части панели клавиш, как показано. Для доступа к этим винтам потребуется отвёртка с тонким стержнем.

Шаг 6

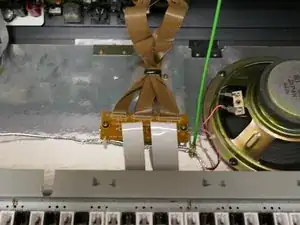

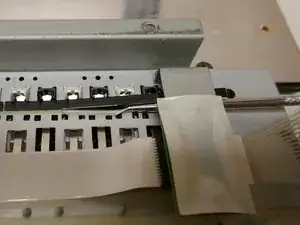

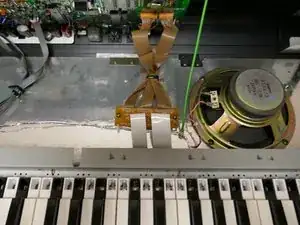

Отключите два белых гибких шлейфа, чтобы полностью освободить панель клавиш.

Панель клавиш теперь может быть извлечена из шасси.

Шаг 7

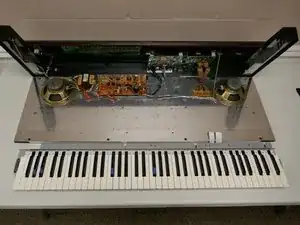

Отделите панель клавиш от шасси и переверните, чтобы увидеть нижнюю сторону клавиш.

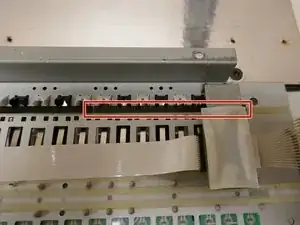

С помощью плоской лопатки аккуратно подденьте пластиковую удерживающую полоску(и) для затронутых клавиш.

Примечание: Удерживающие полоски закреплены тонкой двусторонней лентой. В случае повреждения её можно заменить позже.

Примечание: Длина удерживающей полоски соответствует длине мембраны клавиатурного переключателя.

Шаг 8

Переверните панель клавиш обратно.

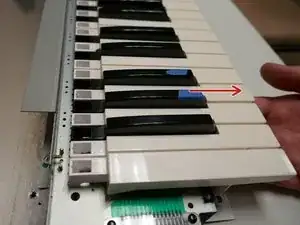

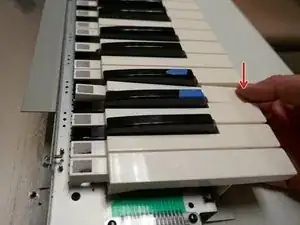

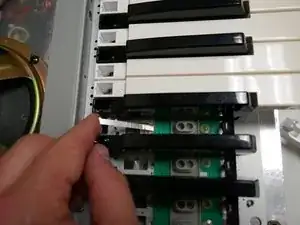

Чтобы снять клавишу, потяните её вперёд немного, затем нажмите вниз. Клавиша повернётся вперёд и выйдет из удерживающего паза.

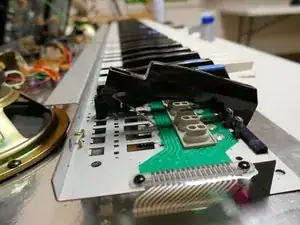

Просуньте клавишу назад, чтобы освободить листовую пружину, затем потяните вперёд, чтобы полностью снять клавишу.

Примечание: Проще всего чистить или заменять мембраны клавиш, если сначала снять все клавиши на соответствующем участке.

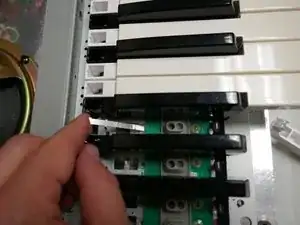

Примечание: Сначала необходимо снять белые клавиши, чтобы затем снять чёрные клавиши.

Шаг 9

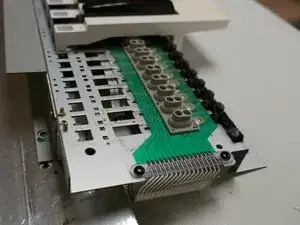

После того как все клавиши будут сняты на затронутой мембране, переверните панель клавиш.

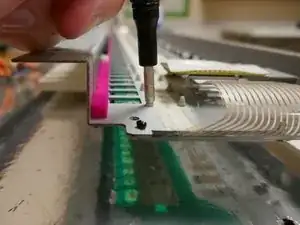

С помощью отвертки для гаек 2.5 мм или аналогичного инструмента продавливайте держатель в форме дерева через отверстие. Осторожно потяните с другой стороны, чтобы ослабить мембрану.

Мембранные контакты можно теперь очистить изопропиловым спиртом.

Шаг 10

Вдавите держатели в форме дерева обратно через плату.

Примечание: При установке мембраны используйте лёгкое давление, чтобы не порвать её.

Примечание: Если требуется дополнительное усилие или направление, надавите на центр держателя, как показано, маленьким шестигранным ключом или похожим инструментом.
