Снятие брайлевского дисплея super-vario 40
Используйте данное руководство для общего разбора или устранения неисправностей брайлевского дисплея.
Шаг 1

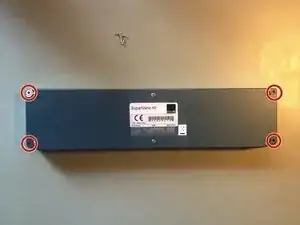

Открутите четыре нижних винта крестовой отвёрткой №00.
Шаг 2

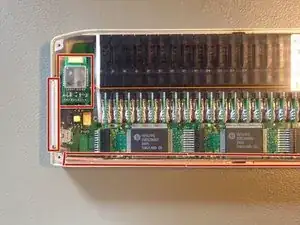

Снимите пластиковую крышку, бумагу и чипсет.
Шаг 3

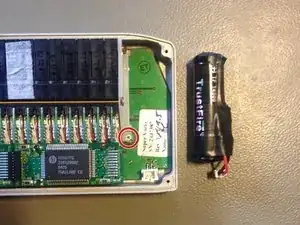

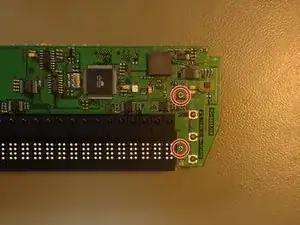

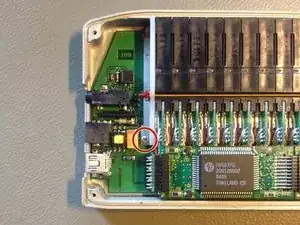

Открутите два винта на плате управления крестовой отвёрткой №00.
извлеките основную плату, как показано на изображении
Шаг 4

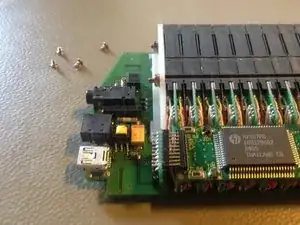

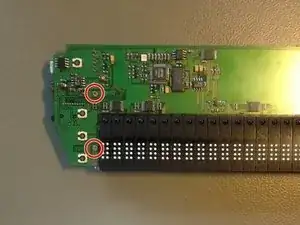

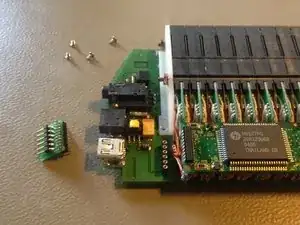

Открутите четыре винта крестовой отвёрткой №00.
Шаг 5

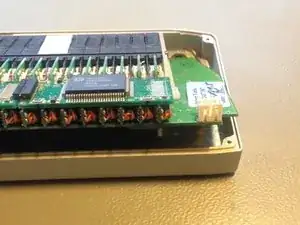

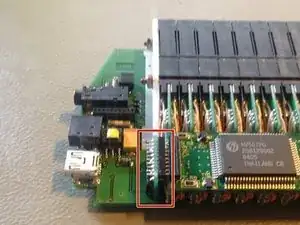

Аккуратно отсоедините разъём.
Шаг 6

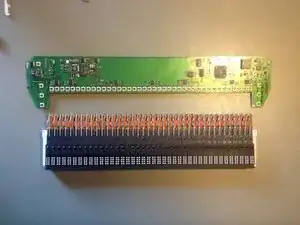

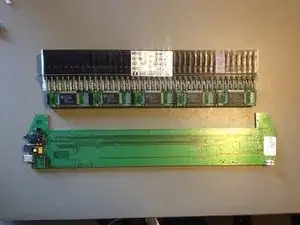

При сборке убедитесь, что механические ячейки правильно подключены

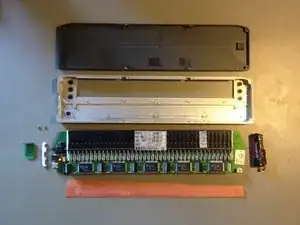

Заключение
Чтобы собрать устройство, выполните все действия в обратном порядке.
Перевод руководства с ifixit.com
