Замена материнской платы Teddy Ruxpin
Многие части Teddy Ruxpin управляются основной материнской платой. Если проблема с медведем заключается не в простой заменяемой детали, возможно, пришло время заменить материнскую плату. Потребуется выпаивание, поэтому обязательно ознакомьтесь с руководством по выпаиванию. Для доступа к материнской плате также потребуется отвертка Phillips #1.
Шаг 1
Снимите жилет, покрывающий спину медведя.
Разместите медведя спинкой вверх и выкрутите единственный винт Phillips #2.
Фиксированные винты останутся на месте, не беспокойтесь о потере этого винта!
Шаг 2
Вытащите язычок наружу, чтобы снять защитную крышку отсека батарей.
Шаг 3
Удалите все четыре батареи AA, нажав на положительный контакт вниз и потянув батарею на себя.
Шаг 4
Перережьте оранжевую рубашку и стяжку-кабельную хомут.
Снимите стяжку.
Шаг 5
Перережьте шов по задней части головы медведя вдоль стрелки.
Это повреждает внешний материал медведя и потребует зашивания.
Шаг 6
Удалите внутреннюю начинку куклы.
Отделите внешний слой вокруг головы медведя и энергично отоприте лицо медведя от внешнего слоя.
Это будет сложно и потребует значительного усилия, но не беспокойтесь о поломке куклы на этом этапе.
Шаг 7
Извлеките каждую кнопку руки.
Тяните за набивку медведя, а не за проволоку, чтобы снять кнопку руки.
Шаг 8
Снимите оставшийся внешний слой медведя.
Шаг 9
Отсоедините руки от основного корпуса.
Шаг 10
Открутите одиннадцать отмеченных винтов 12.5 мм Phillips #1.
Снимите верхнюю часть корпуса, чтобы получить доступ к электронике внутри.
Шаг 11

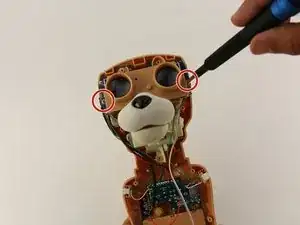

Используя отвертку Phillips #1, снимите два винта 12.5 мм, соединяющие глаза с остальным механизмом.
Шаг 12

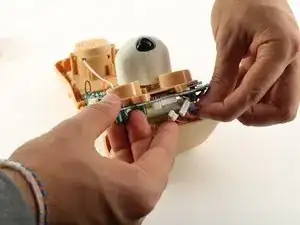

Отсоедините два комплекта проводов, подключённых к задней части глаз, приложив умеренную или большую силу.
Шаг 13

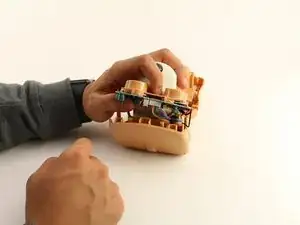

После отсоединения этих проводов выпаяйте провода, подключённые к плате глаз.
Шаг 14

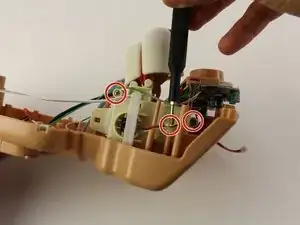

Удалите пять винтов 12.5 мм Phillips #1.
Выньте механизм рта из корпуса.
Шаг 15

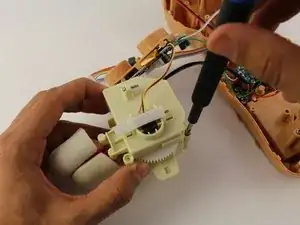

Открутите последний винт 12.5 мм Phillips #1, удерживающий рот вместе.

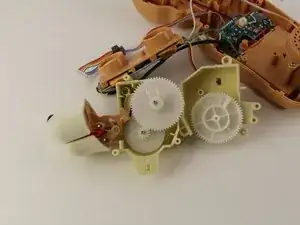

Откройте механизм рта.
Шаг 16
Снимите два винта 12.5 мм Phillips #1, удерживающие основную материнскую плату на месте.
Шаг 17

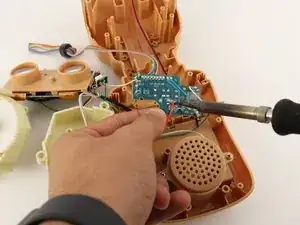

Выпаяйте все соединения.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
