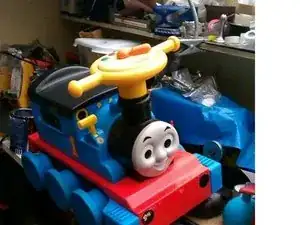

Разборка поезда Thomas Ride On
Мой Томас уже был модифицирован, когда я его получил: батарея была заменена, а вагон и зарядное отсутствовали. Поезд не работал, поэтому его пришлось открыть, чтобы выяснить причину.
Примечание
Батарея может всё ещё содержать заряд, поэтому будьте осторожны, чтобы не закоротить контакты
Шаг 1
Вам понадобится достаточно много места для работы с локомотивом, так как его фактически нужно полностью разобрать, чтобы добраться до основных компонентов
Перед началом извлеките батарею из системы. Это сделает поезд легче и предотвратит любые электрические проблемы. См. инструкцию «Замена батареи».
Шаг 2

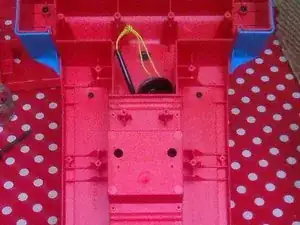

Переверните поезд вверх дном

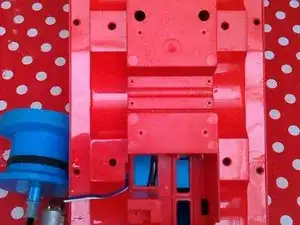

Удалите винты по центру и через переднюю часть, чтобы снять крышку колес
Возможно, вам потребуется поддеть крышку спереди чем-то вроде шпателя

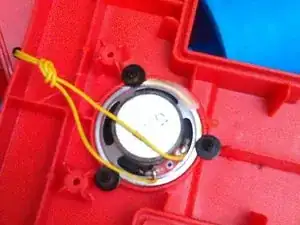

Снимите динамик, открутив 3 винта, крепящие его к этой крышке.
Шаг 3

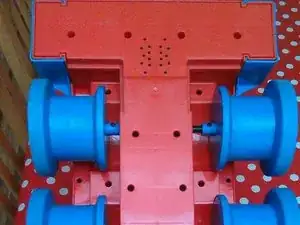

Передние две пары колёс прикручены саморезами. Снимите четыре винта, которые держат каждое колесо, и сохраните их в безопасности
Сборка
При прикручивании колёс обратите внимание, что в пластиковых зажимах есть глухие отверстия, которые подгоняются под выступы в корпусе
Шаг 4

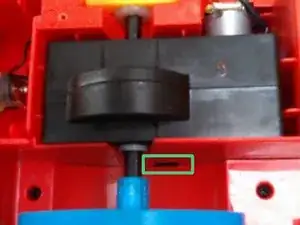

Электродвигатель зафиксирован двумя разными элементами.
Во-первых, двумя винтами и жёлтым пластмассовым креплением.
Также справа есть защёлка, которая удерживает мотор с редуктором на месте. Вы можете освободить её, вставив тонкий нож для лотков или отвёртку между мотором и корпусом
Учтите, что на этом этапе вы не сможете полностью снять двигатель, так как он всё ещё подключён проводами
Шаг 5
Над арками колёс находятся ещё 2 пластиковые панели, они удерживаются винтами. Обратите внимание, что внешние винты имеют меньший размер.
Шаг 6
Следующие 5 винтов удерживают корпус на шасси. Верхняя часть также защёлкивается сзади

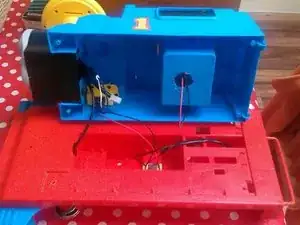

На этом этапе вы можете получить доступ к большинству компонентов, включая отсоединение двигателя и выключателя питания
Сборка
Следите, чтобы не защемить провода; их следует проложить вдоль корпуса
Шаг 7

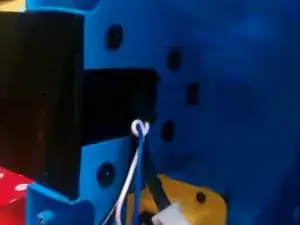

Питание подключено через клеммы «лапка».
Запомните их расположение перед снятием.

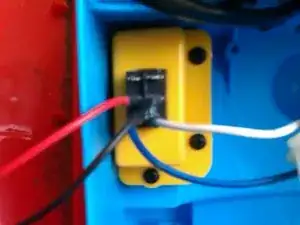

Удалив три винта, вы получите доступ к переключателю, который представляет собой стандартный двухполюсный двухпозиционный переключатель, но используется только одна позиция.
В моём поезде он был сломан, но я просто перевернул его, чтобы использовать другую позицию, которая работала правильно. Это может быть вариантом, если вы не можете найти замену.
Шаг 8

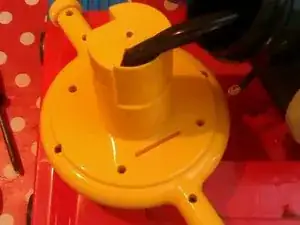

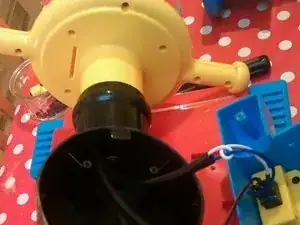

Чтобы получить доступ к органам управления, необходимо снять дымовую трубу; для этого шага может потребоваться короткая или укороченная отвёртка
После удаления винтов труба сдвигается вверх относительно корпуса
Сборка
Убедитесь, что все провода проходят через большое отверстие и не защемлены
Шаг 9
Один винт внутри дымовой трубы удерживает её на месте, снова может потребоваться короткая отвёртка для доступа
Шаг 10

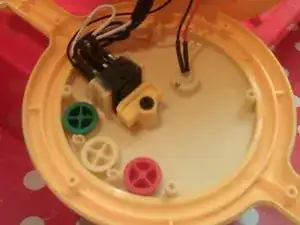

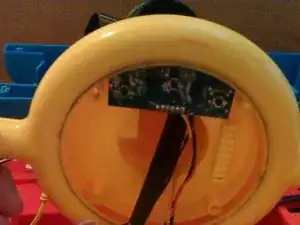

Панель управления удерживается 4 внутренними винтами, внешние винты и винты в рулевых ручках снимать не нужно
Обратите внимание, как блок, прикреплённый к рычажку, расположен относительно переключателя. В моём поезде он был повернут на 180 градусов, поэтому рычажок ничего не делал.
Три кнопки должны быть правильно ориентированы, у них есть небольшие выступы для установки в пазы
Обратите внимание, что более новая модель может выглядеть немного иначе
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
