Замена динамика Teddy Ruxpin
Это руководство поможет устранить любые проблемы с динамиком Вашей модели Teddy Ruxpin №17262DS. Если громкость, качество звука или общие аудиохарактеристики медвежонка оставляют желать лучшего, это руководство поможет исправить эти неисправности. Для выполнения работы потребуется крестовая отвертка Phillips #1. Также потребуется выпаивание, поэтому обязательно ознакомьтесь с руководством по выпаиванию для получения помощи.
Шаг 1
Снимите жилет, покрывающий заднюю часть медведя.
Разместите медведя спиной вверх и выкрутите единственный винт Phillips #2.
Закреплённые винты останутся на месте, не беспокойтесь о его потере!
Шаг 2
Вытащите язычок наружу, чтобы снять защитную пластину для батареек.
Шаг 3
Извлеките все четыре батареи AA, нажав на положительный контакт вниз и подтянув батарею к себе.
Шаг 4
Перережьте оранжевую рубашку и стяжку.
Снимите стяжку.
Шаг 5
Перережьте задний шов головы медведя по линии стрелки.
Это повредит внешнюю оболочку медведя и потребует зашивания.
Шаг 6
Извлеките внутренности куклы.
Отогните наружный слой вокруг головы медведя и с силой отожмите лицевую часть медведя от внешнего слоя.
Это будет сложно и потребует значительной силы, но на этом этапе не бойтесь повредить куклу.
Шаг 7
Извлеките каждую пуговицу на рукавах.
Тяните за набивку медведя, а не за провода, чтобы снять пуговицу рукава.
Шаг 8
Снимите оставшийся наружный слой медведя.
Шаг 9
Отсоедините руки от основного корпуса.
Шаг 10
Открутите одиннадцать отмеченных винтов Phillips #1 длиной 12.5 мм.
Снимите верхнюю часть корпуса, чтобы получить доступ к электронике внутри.
Шаг 11

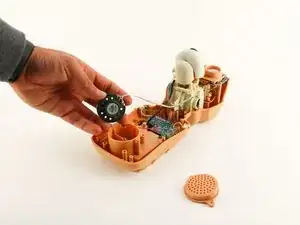

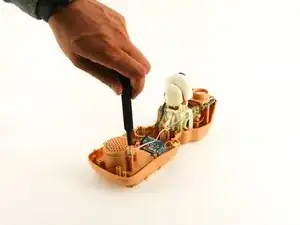

Открутите два винта Phillips #1 длиной 12.5 мм, удерживающие крышку динамика, и снимите крышку динамика.
Шаг 12

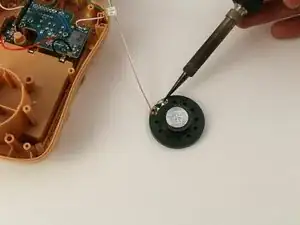

Выпаяйте провод от динамика и замените динамик.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
