Лазерная юстировка отражательного экваториального телескопа Orion Skyview Pro 8 дюймов
В телескопе Orion Skyview Pro 8 дюймов отсутствуют встроенные системы юстировки, поэтому его следует вручную юстировать каждые несколько месяцев. В этом руководстве показано, как быстро юстировать телескоп Orion Skyview с помощью лазерного коллиматора.
Правильная юстировка первичного и вторичного зеркал телескопа обеспечивает оптимальную фокусировку и сбор света, давая изображение наивысшего качества. Вы можете проверить, нужна ли юстировка, сфокусировавшись на яркой звезде и проверив наличие размытостей или искажений формы звезды. Явные полосы или неокруглая форма звезды могут указывать на необходимость юстировки.
Процесс юстировки может быть несколько привередлив и требует множества проб и точной настройки от пользователя. Если вы впервые юстируете телескоп этим методом, рекомендуется действовать медленно, чтобы лучше понять особенности вашего конкретного телескопа.
Перед использованием данного руководства установите телескоп на штатив.
Шаг 1

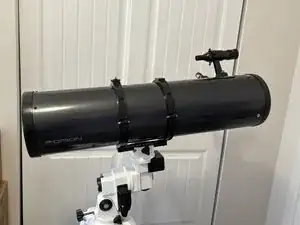

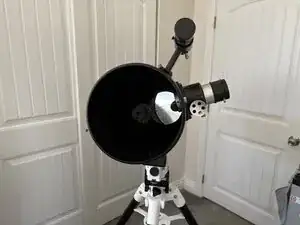

Установите телескоп в горизонтальное положение на штативе.
Хотя это и не обязательно, горизонтальное положение телескопа исключает риск падения инструментов или других предметов на первичное зеркало во время юстировки и повреждения его.
Шаг 2

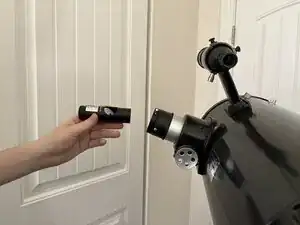

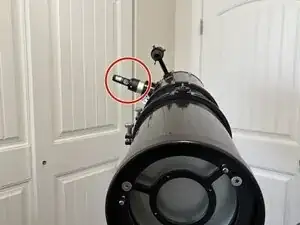

Вставьте лазерный коллиматор SV Boney в отверстие окуляра.
Убедитесь, что мишень коллиматора видна, когда вы стоите за телескопом, как на фотографиях — это поможет на последующих шагах.
Шаг 3

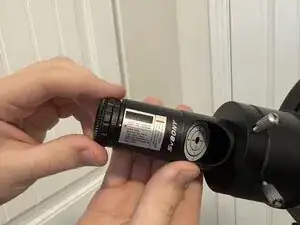

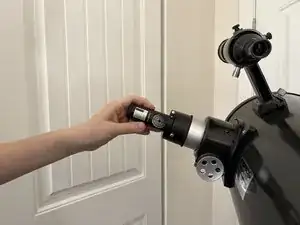

Поверните конец коллиматора с положения выкл. (0) на самый яркий уровень (7).

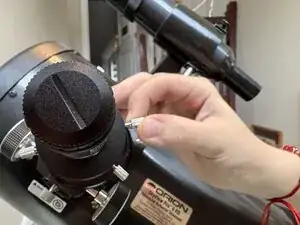

Закрутите металлические винты по обеим сторонам отверстия окуляра, чтобы зафиксировать коллиматор на месте.
Шаг 4

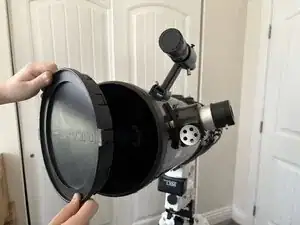

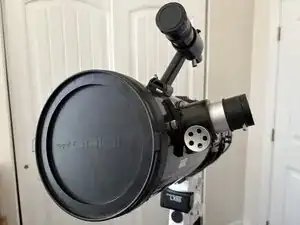

Снимите крышку объектива телескопа, чтобы открыть вторичное и первичное зеркала внутри трубы телескопа.
Шаг 5

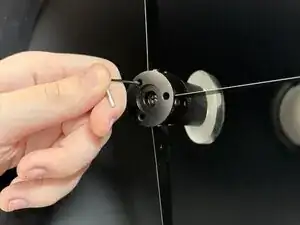

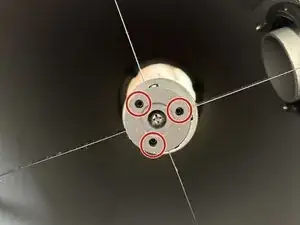

Используйте шестигранный ключ 2 мм, чтобы ослабить три маленьких винта на задней части опорных стоек вторичного зеркала.
НЕ ТРОГАЙТЕ вторичное зеркало для изменения его положения. Зеркало хрупкое и может быть легко повреждено мелкими царапинами, которые повлияют на качество изображений телескопа.
Шаг 6
Для корректного позиционирования вторичного зеркала аккуратно подтягивайте или ослабляйте каждый винт под шестигранник по одному, наблюдая, в какую сторону при этом смещается зеркало.

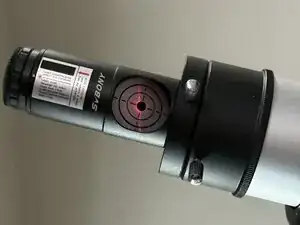

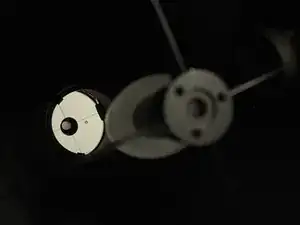

Смотря за опорные стойки на заднее первичное зеркало, медленно настраивайте каждый винт до тех пор, пока красная точка на первичном зеркале не окажется в центре мишени, как на фотографии.
Этот шаг в основном сводится к пробам и ошибкам со стороны пользователя.
Когда лазер будет правильно выровнен, равномерно затяните винты шестигранником, чтобы зафиксировать зеркало в правильном положении.
Возможно, будет проще наблюдать лазер в более затемнённой обстановке.
Шаг 7

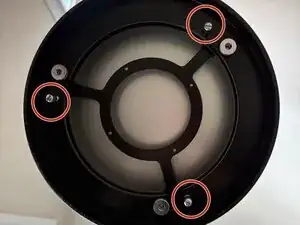

Чтобы перестроить первичное зеркало, слегка ослабьте каждую из тонких серебристых ручек на задней части телескопа, чтобы освободить внутреннее зеркало.
Шаг 8

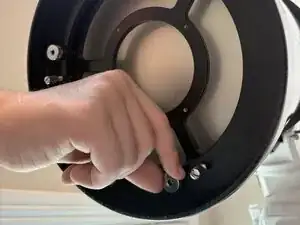

Поворачивайте каждую из плоских серебристых ручек, чтобы изменить положение первичного зеркала внутри телескопа.
Наблюдая за мишенью коллиматора, медленно регулируйте каждую ручку по очереди, пока красная точка не окажется в центре мишени коллиматора, как на фотографии.
Заново затяните три тонкие серебристые ручки на задней части телескопа, чтобы зафиксировать первичное зеркало.
Заключение
После выполнения всех шагов снимите лазерный коллиматор и верните все крышки объективов на место.
Чтобы уменьшить потребность в частой юстировке, храните телескоп в умеренном климате, так как влажность может вызвать смещение зеркал и повлиять на качество изображений телескопа.
Перевод руководства с ifixit.com
