Замена блока питания Nintendogs Плюшевая игрушка
Батарейки, оставленные в игрушках на длительное время, могут разрушаться и вызывать коррозию блока питания. Образующаяся ржавая жидкость оставляет характерное оранжевое пятно на ткани и вокруг блока питания. К моменту обнаружения пятна контакты внутри блока, как правило, уже невозможно восстановить, но игрушку ещё можно спасти, если следовать этой инструкции. Причина, по которой в этом руководстве полностью разбирается вся игрушка, заключается в том, что невозможно определить назначение проводов до того, как они подверглись коррозии от контактов батареек. (Кроме того, провода не имели стандартных цветов — красного, чёрного и белого.)
Шаг 1

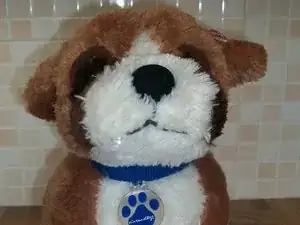

Одна милая на вид, но не функционирующая роботизированная собака.
Перевернув игрушку, можно заметить, что липучка и подкладка потемнели из-за коррозии батареек.
Шаг 2

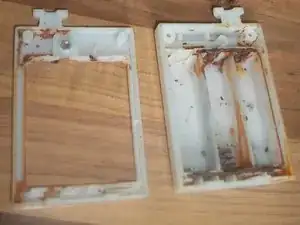

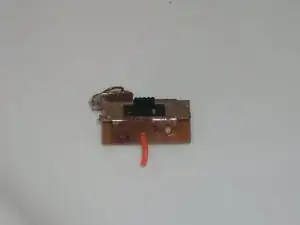

То, что осталось от блока питания на 3 батарейки типа АА и выключателя после извлечения корродировавших батареек.
Шаг 3

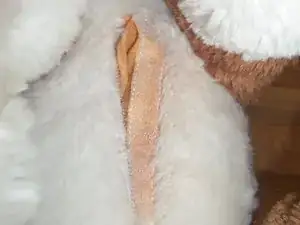

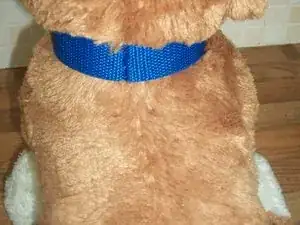

Поверните собаку спиной к себе. Найдите шов. (Направление ворса будет уходить от центра спины). Возможно, потребуется раздвинуть ворс, чтобы увидеть строчку.

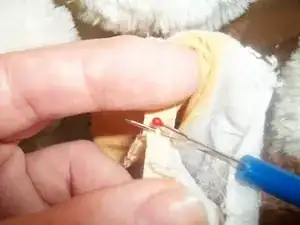

Вставьте распорку для швов в линию шва и распорите шов от шеи до хвоста.

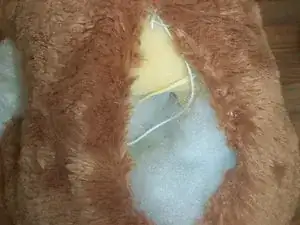

Должно получиться так.
Шаг 4

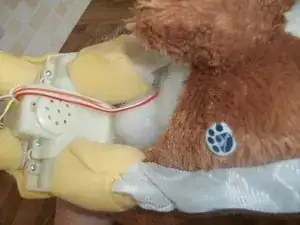

Переверните собаку и распорите шов тканевого кармашка, в котором размещается блок питания. (Это обеспечит лучший доступ для протягивания проводов позже, но является необязательным действием)
Шаг 5

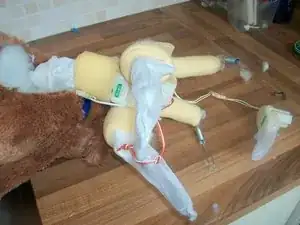

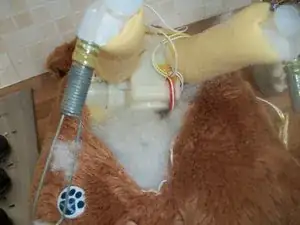

Выньте задние лапы из плюшевых чехлов. В данном случае они представляют собой просто пружины/изогнутые металлические стержни, в других игрушках могут использоваться гибкие металлические стержни в пластиковой оболочке.
Может понадобиться подрезать или срезать наполнитель, прилипший к проводам или пружинам, чтобы освободить лапы.
Распорите 2 маленьких стежка, удерживающих хвост, затем извлеките хвост из чехла.

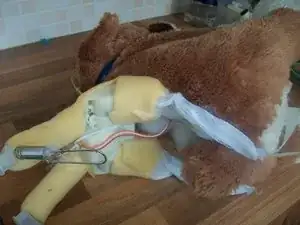

После того как хвост и задние лапы освобождены, можно вытащить передние лапы из чехлов. Обрезайте наполнитель по мере необходимости.
Шаг 6

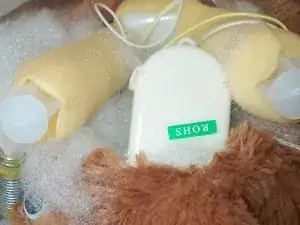

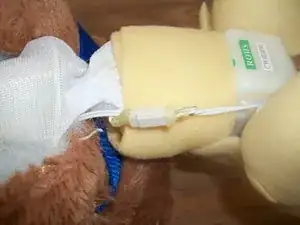

Аккуратно снимите голову с плюшевого чехла, чтобы получить доступ к разъёму проводов.
Отсоедините разъёмы проводов головы.
Шаг 7
Выкрутите 4 винта с Phillips-головкой с крышки.
Два из винтов скрыты под поролоном, покрывающим соединение передних лап.
Шаг 8

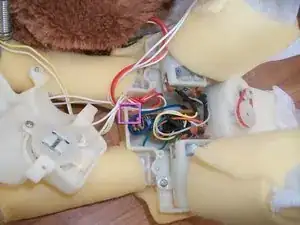

Перепутанные провода! Материнская плата расположена вертикально внутри корпуса. Чтобы извлечь её, вставьте шлицевую отвёртку между верхним краем платы и пластиковым корпусом (отмечено на фото розовым цветом). Двигайте отвёртку, пока край платы не начнёт подниматься, чтобы можно было взяться за неё пальцами.
Шаг 9

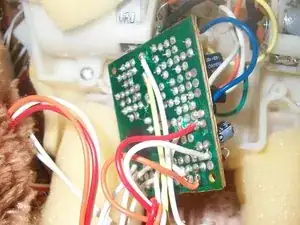

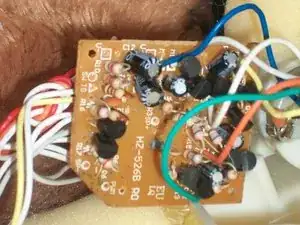

Здесь видно 3 провода, с которыми предстоит работать, но что делает каждый из них?
Перевернув плату, можно увидеть, что красный провод помечен как V положительный, белый провод — V отрицательный, а оранжевый — SW (сокращение от SWitch — выключатель)
Шаг 10
Аккуратно выпаяйте 3 провода старого блока питания. Протяните провода нового блока питания спереди игрушки. Припаяйте провода нового блока питания, убедитесь, что каждый провод подключён к правильному контакту на материнской плате.
Установите материнскую плату обратно в корпус, закрепите 4 винтами.
Подключите провода головы, вставьте голову обратно в плюшевый чехол.
Установите передние лапы в чехол, затем задние лапы и хвост. Убедитесь, что все провода в лапах и хвосте покрыты наполнителем.
Зашейте спинной шов двумя нитями мулине.
Прострочите хлопковой нитью по шву кармашек вокруг проводов блока питания.
Завершение
Установите новые батарейки и наслаждайтесь обновлённой игрушкой. Следите за тем, чтобы при первых признаках сбоя питания батарейки заменялись, а если игрушка не используется в течение длительного времени, извлекайте из неё батарейки.
Перевод руководства с ifixit.com
