Ремонт сломанной детали и сборка 4x4 скоростного куба

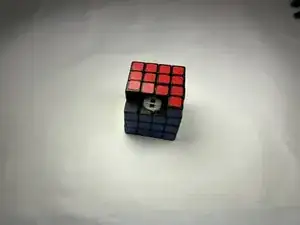

Если ваш 4x4 скоростной куб (также головоломка-куб, кубик Рубика) имеет сломанную деталь, не вращается правильно или плавно, и напряжение распределено неравномерно, используйте это руководство для ремонта сломанной детали и повторной сборки скоростного куба. В этом руководстве мы ремонтируем головоломку Julysgift 4x4.
Центральные винты в скоростном кубе регулируют натяжение между всеми деталями. Затягивание или ослабление этого винта позволяет добиться более плавного вращения при использовании куба. Центральный винт также важен при повторной сборке куба. Ослабление винта позволяет вытаскивать или вставлять детали.
Детали цепляются за сердечник куба. Если защёлка (крючок) сломана, в кубе будут отсутствовать элементы.

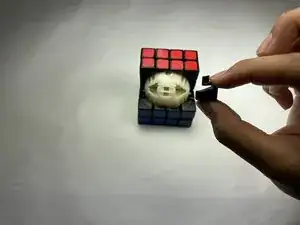

Это руководство документирует ремонт центральной детали 4x4 скоростного куба, а также повторную сборку куба. При сборке руководство рассматривает установку ребер, центральных и угловых деталей. При использовании клея промышленной прочности E6000 существует небольшой риск из-за паров, которые выделяет клей. Поэтому используйте клей в хорошо проветриваемом помещении. Кроме того, будьте внимательны при работе с отверткой из‑за её острия.
Детали часто ломаются, когда куб падает на твёрдую поверхность или если у куба ослаблено/неравномерно натяжение. Вместо замены всего куба и создания дополнительного мусора, куб можно отремонтировать и снова использовать.
Шаг 1

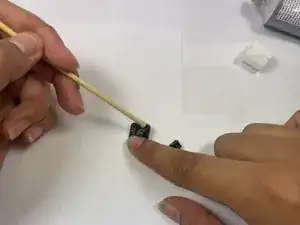

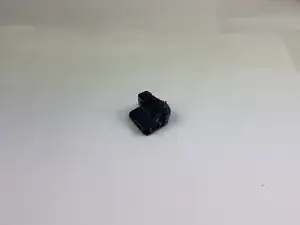

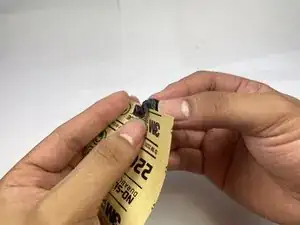

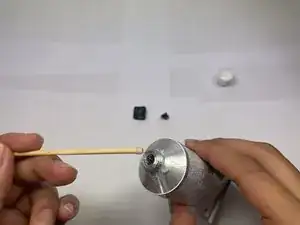

С помощью деревянной зубочистки набрать каплю клея промышленной прочности E6000 и нанести её на сломанную деталь.
E6000 содержит перхлорэтилен, который может выделять вредные испарения. Используйте этот клей только в хорошо проветриваемом помещении.
E6000 не обязателен для этого ремонта, подойдёт любой прочный клей.
Шаг 2

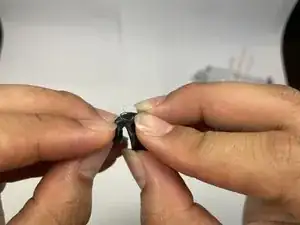

Нажмите детали друг на друга, прилагая лёгкое давление.
Убедитесь, что детали выровнены правильно. Сравните с аналогичной деталью куба, чтобы перепроверить выравнивание.
Дайте клею E6000 полностью высохнуть в течение 24–72 часов.
Шаг 3

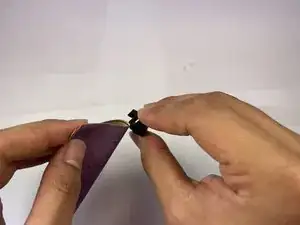

После высыхания отшлифуйте деталь до гладкости, убедившись, что на поверхности осталось мало или совсем нет клеевых следов.
Теперь можно переходить к повторной сборке скоростного куба!
Шаг 4

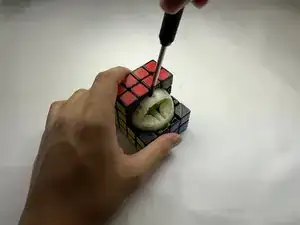

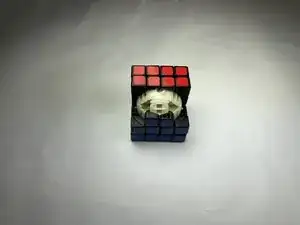

Найдите верхние и боковые центральные винты внутреннего сердечника.
Ослабьте верхний и боковые центральные винты.
Не перетягивайте винты слишком сильно, так как это может привести к выпадению деталей из сердечника.
Шаг 5
Сложите все три кусочка реберного кронштейна так, чтобы большой кронштейн был в середине.
Вставьте сложенные кусочки кронштейна в центр сердечника.
Возможно, потребуется приложить некоторое усилие для вставки этой детали.
Шаг 6
Вставьте цветные центральные детали непосредственно в пазы реберного кронштейна сердечника.
Убедитесь, что цвет вставляемых деталей соответствует цвету окружающих деталей.
Шаг 7
Вставьте цветные угловые детали в пазы по обе стороны от центральных цветных деталей.
Убедитесь, что цвет вставляемых деталей соответствует цвету окружающих деталей.
Шаг 8
Вставьте цветные центральные детали в пазы сверху реберного кронштейна сердечника.
Убедитесь, что цвет вставляемых деталей соответствует цвету окружающих деталей.
Шаг 9
Вставьте цветные угловые детали в пазы по обе стороны от центральных цветных деталей.
Убедитесь, что цвет вставляемых деталей соответствует цвету окружающих деталей.
Теперь на обеих сторонах куба должно быть завершено по 3 ряда и 4 столбца с отсутствующими деталями.
Шаг 10

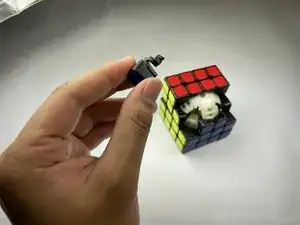

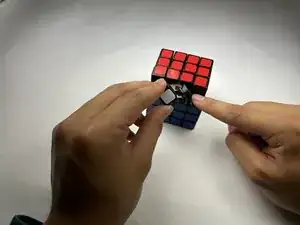

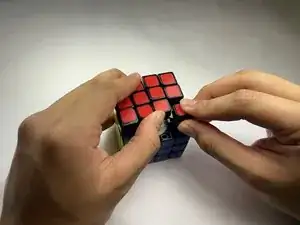

Вставьте угловую ребровую деталь в пазы соответствующего угла.
Убедитесь, что цвета вставляемой детали соответствуют цветам трёх сторон.
Возможно, потребуется приложить некоторое усилие для правильной вставки этой детали.
Повторите описанный шаг для противоположного угла.
Шаг 11

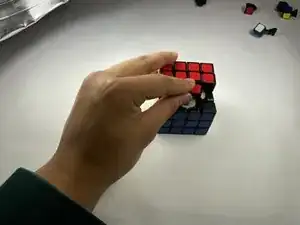

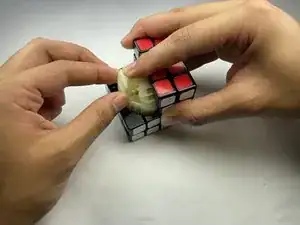

Раздвиньте угловую деталь до тех пор, пока не появится достаточно места для вставки ребровой детали.
Осторожно вставьте соответствующую ребровую деталь в паз реберного кронштейна.
Повторите шаги для другой ребровой детали.
Возможно, потребуется приложить некоторое усилие для правильной вставки этих деталей.
Шаг 12

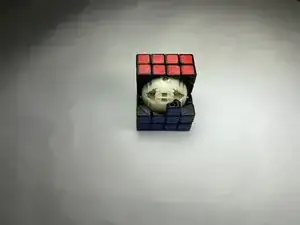

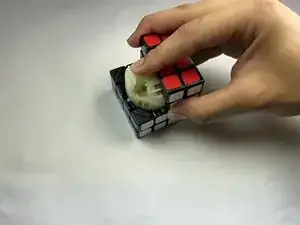

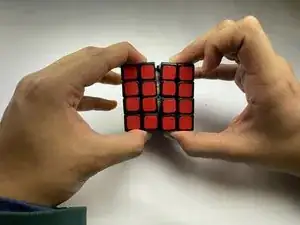

Раздвиньте обе половины куба до тех пор, пока винт в сердечнике не станет видимым.

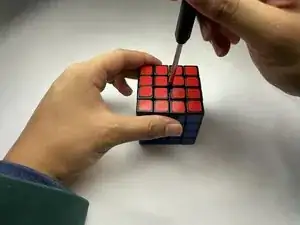

Затяните винт с помощью отвертки до тех пор, пока куб не будет вращаться с желаемой плавностью.
Повторите для остальных сторон по мере необходимости.
Заключение

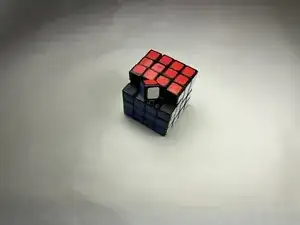

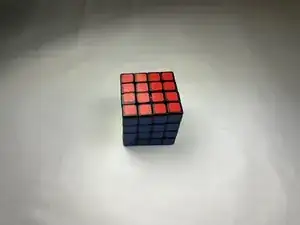

Проверьте работу спидкуба. Если куб крутится плавно, значит ремонт выполнен правильно! Если для вращения требуется усилие, возможно, потребуется ослабить винты сердечника.
Если выскочило больше деталей, процесс восстановления элементов обратно в сердечник спидкуба похож на шаги 4–7, описанные в этом руководстве. Однако если выпали или повреждены больше или другие детали сердечника, руководство может не подойти.
Перевод руководства с ifixit.com
