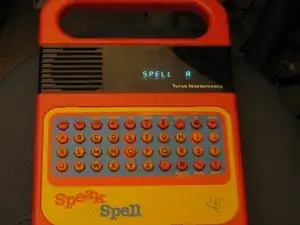

Замена контактов батареи Speak And Spell
Никогда не храните электронное устройство длительное время с батареями! Со временем щелочные батареи будут протекать и разъедать любые металлические детали в игрушке. На практике большинство старых использованных игрушек (например, на eBay), которые кажутся сломанными, можно починить, восстановив повреждённые от коррозии элементы; часто это так же просто, как починить или заменить контакты/клеммы батареи.
Шаг 1

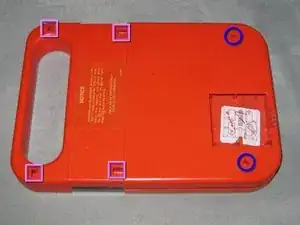

Переверните игрушку, чтобы клавиатура была обращена от вас.
Выверните два винта с крестообразным шлицем.
Вставьте пластиковую лопатку (или 4!) в отмеченные отверстия и нажмите вниз и в сторону к краю, чтобы освободить каждый фиксатор.
Можно освобождать фиксаторы по одному, но проще, если у вас есть 4 инструмента и вы делаете это одновременно.
Потребуется значительное усилие; будьте осторожны.
Шаг 2
Разделите две половины корпуса, чтобы открыть внутреннюю печатную плату, динамик и держатель батареек.
Шаг 3

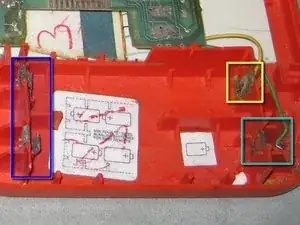

Это один из худших случаев повреждения клемм батарей.
Отрицательная клемма была сильно корродирована, но её можно было очистить до работоспособного состояния.
Положительная клемма полностью разрушилась; металла не осталось, и провод просто висел свободно.
Шина зажата в пластиковом корпусе; при снятии она сломалась и потребовала изготовления заново.
Шаг 4

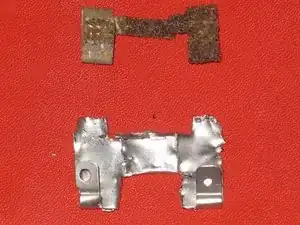

Пора проявить изобретательность! Нам нужна новая шина для соединения двух пар батареек последовательно.
Старые, корродированные клеммы рассыпались при снятии, поэтому я нашёл кусок металлолома из другой игрушки и сделал что-то похожее по форме.
Некоторые используют алюминиевую фольгу для этого, но она недолговечна и не создаёт пружинного давления, чтобы удерживать батареи на месте.
Шаг 5

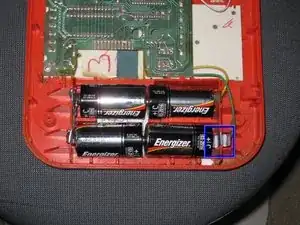

Старая положительная клемма полностью развалилась, поэтому я сделал новую клемму из кусочка металла и припаял к ней провод от батареи.
После наших ремонтов устройство работает как новое!
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
