Замена антенны VTech Safe And Sound DM221

Снимите крышку батареи, сдвинув ее вниз.

Убедитесь, что вы крепко держите батарею, и потяните, чтобы отсоединить ее от разъема.

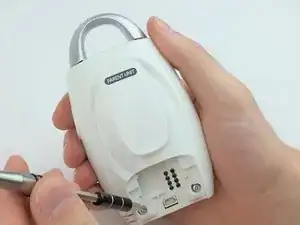

С помощью отвертки Phillips #00 открутите два шурупа Phillips #00 длиной 5.0 мм, расположенные внизу монитора внутри устройства.

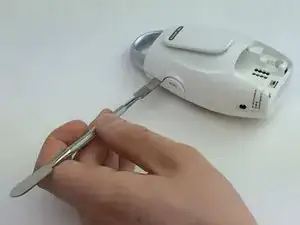

С помощью пластикового инструмента для открытия или лопатки аккуратно разъедините переднюю и заднюю части корпуса. Есть много мест для доступа, но лучше всего вставить лопатку вокруг кнопки "TALK".

Избегайте использования металлической лопатки. При работе с электроникой важно выбирать инструмент, безопасный для статического электричества, чтобы избежать случайного повреждения устройства. Регулярная черная нейлоновая лопатка или пластиковый инструмент для открытия должны применяться при каждой возможности.

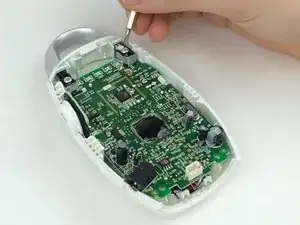

Открутите два шурупа Phillips #00 длиной 5.0 мм, которые находятся в верхней части устройства и крепят ручку к материнской плате.

Совет: Удалите ручку, а затем удалите кнопку “TALK”, чтобы получить доступ к материнской плате.

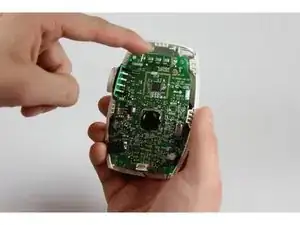

Нажмите на антенну в верхней части материнской платы.

Осторожно: Будьте внимательны, чтобы не отсоединить красный провод при удалении материнской платы.

Нажмите на два пластиковых зажима, чтобы отвести металлический зажим и окончательно освободить динамик. Теперь вы можете удалить материнскую плату из устройства.

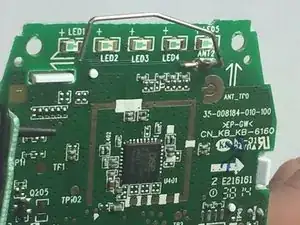

Найдите надпись “ANT2” на материнской плате слева от верхнего правого отверстия для шурупа. Это место подключения антенны к материнской плате. Отпаяйте антенну и аккуратно снимите провод.
