Замена поршня в редукторе Airsoft V2
Пневматические (airsoft) винтовки — это развлечение, используемое в спорте эйрсофт. Этот вид спорта похож на пейнтбол, однако используемое оружие больше похоже на реальные аналоги и вместо краски стреляет небольшими пластиковыми шариками BB. В этом руководстве рассмотрена одна из распространённых неисправностей — поломка внутренних деталей, а конкретно поршня. Эта проблема обычно проявляется в виде громкого и неприятного скрипа/шумового трения или очень слабой или отсутствующей компрессии. Используйте это руководство, чтобы заменить поршень и вернуть вашему оружию работоспособность. Инструкция пошагово проведёт вас через разборку, замену детали и сборку эйрсофт-винтовки.
Шаг 1

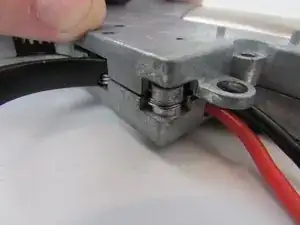

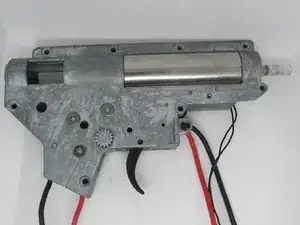

Вставьте 6 мм шестигранный ключ в заднюю часть направляющей пружины, расположенной в задней части редуктора.
Нажмите и поверните ключ на 90 градусов, чтобы освободить направляющую пружины и саму пружину.
Пружина сильная и потребуется значительное усилие, чтобы её сжать.
Цель поворота ключа — совместить крылышки направляющей с отверстиями в задней части редуктора.
Пружина может выскочить из редуктора, поэтому держите её крепко.
Шаг 2

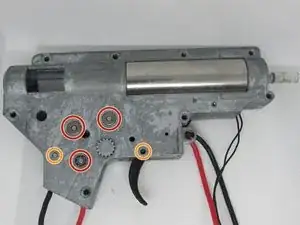

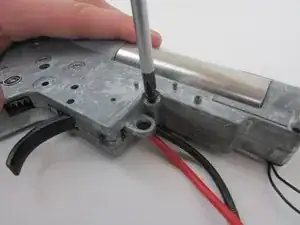

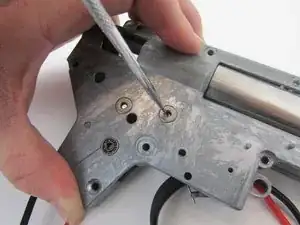

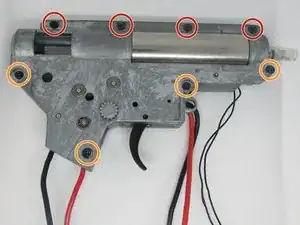

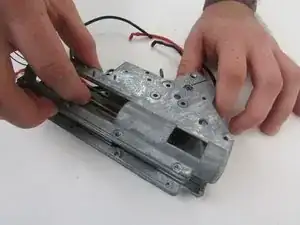

Выверните восемь винтов (четыре нижних и четыре верхних) крестовой отвёрткой #3.
Верхние четыре винта — M3 6 мм
Нижние четыре винта — M3 16 мм
Шаг 3

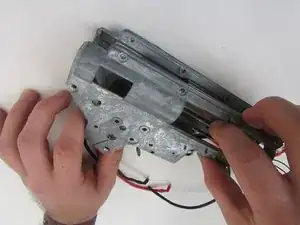

Аккуратно отделите нижнюю половину корпуса от верхней, оставив цилиндр и шестерни на месте.

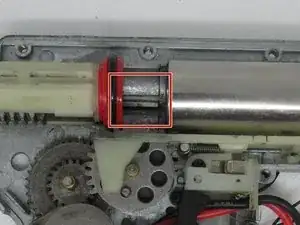

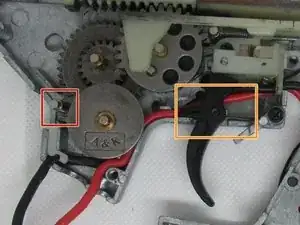

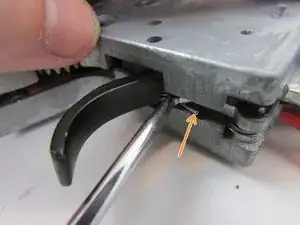

Антиоткрутный язычок (слева, фото 3) имеет пружину, которая выбрасывает его из положения. Если он выпадет из редуктора, установите его обратно, обращённым к первой шестерне.
Курок (справа, фото 3) имеет пружину, которая стремится оттолкнуть курок от редуктора. Следите за ним и при необходимости верните на место.
Шаг 4

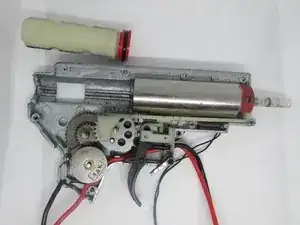

Снимите поршень.
Возможно, потребуется снять головку поршня и перенести её на новый поршень в зависимости от используемой детали.
Шаг 5
Вставьте новый поршень в оружие.
Поршень должен иметь зубцы, обращённые к шестерням, и входить в выступ за цилиндром.
Шаг 6
Установите верхнюю половину редуктора, используя подбор (pick), чтобы совместить все шестерни с их отверстиями.
Убедитесь, что курок и антиоткрутный язычок совмещены со своими отверстиями (оранжевым).
Шаг 7
Используйте подбор, чтобы вставить предохранительную планку в редуктор после выравнивания шестерён.
Если пружина курка выскочит, используйте подбор, чтобы вернуть пружину на место перед закрытием редуктора.
Шаг 8
Повторите шаги 1–2 в обратном порядке.
При установке пружины крылышки направляющей должны пройти через отверстия на задней части редуктора, а затем быть повернуты на 90 градусов.
Заключение
Чтобы собрать устройство, выполните шаги 1–2 в обратном порядке.
