Замена кабеля переключателя Shimano Zee

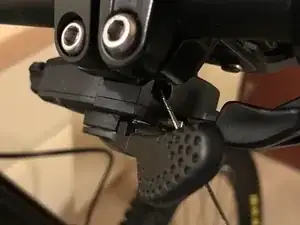

Сначала переключаемся на самый маленький звездочек, иначе кабель переключения в ручке переключателя обвивается вокруг «барабана» и не может быть вытянут позже. Затем ослабляем винт, который закрывает отверстие для кабеля переключателя на ручке переключателя (триггере). Для этого используем биту с крестообразным наконечником из набора Macro Bit Set.

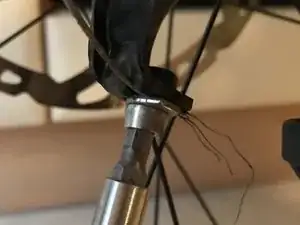

На втором шаге ослабляем винт, который фиксирует кабель переключателя в заднем переключателе. Кабель теперь должен быть свободным и без натяжения.

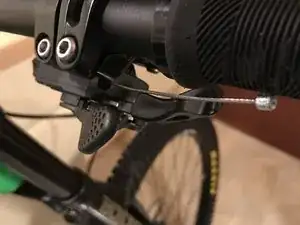

Далее вытаскиваем черную внешнюю оболочку из ручки переключателя (триггера) и проталкиваем кабель переключателя через отверстие, закрученное на первом шаге.

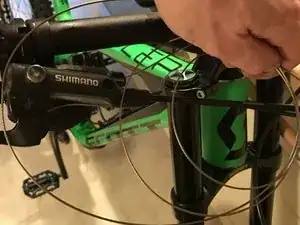

Теперь кабель переключения можно полностью вытянуть из внешней оболочки и удалить.

Теперь кабель переключения проталкивается через отверстие в ручке переключателя (триггере) и продевается. В конце винт, который закрывает отверстие, закручивается обратно. Это упрощает сборку, так как кабель переключения больше не может выскользнуть из ручки переключателя.

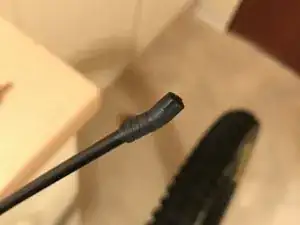

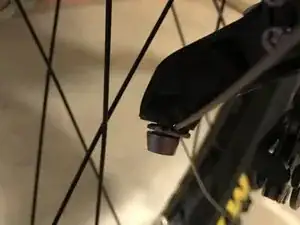

Теперь мы можем снова продеть кабель переключателя через его внешнюю оболочку. Обратите внимание: убедитесь, что заглушки сидят на внешней оболочке! Они имеют тенденцию отпадать во время разборки и забываться.

После того, как кабель переключателя снова продет через его внешнюю оболочку, размещаем кабель переключателя под пластиной зажимного винта на заднем переключателе. На этом шаге зажимной винт пока не затянут, так как мы еще занимаемся базовой настройкой заднего переключателя.

Затем затяните винт с помощью динамометрического ключа до 6 Нм.
