Как настроить велосипед Strive AL 6.0 Race

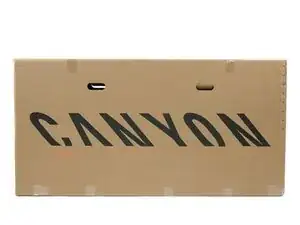

Это большая загадочная коробка Canyon, в которой «спит» Strive AL 6.0 Race.

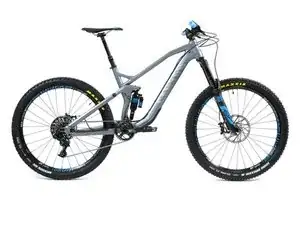

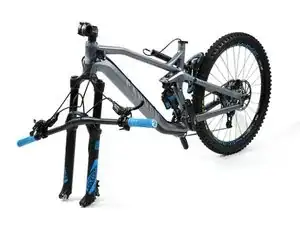

И вот первый взгляд на нашу версию велосипеда с цветом рамы «серый дым». В комплекте идут неустановленные седло, переднее колесо и руль.

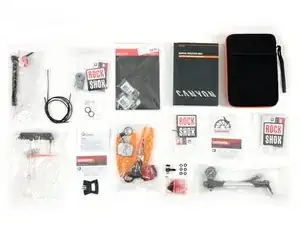

В дополнительной коробке, рядом с рамой и передним колесом, находятся полезные вещи, необходимые для сборки Strive:

чехол с инструментами, инструкция, динамометрический ключ, смазка Canyon для сборки, набор наклеек, сквозная ось, катафоты, специальный насос для амортизационной вилки и несколько мелких деталей.

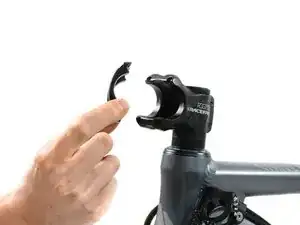

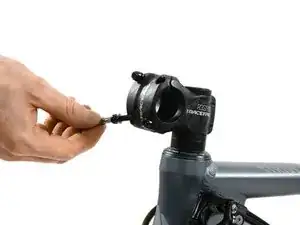

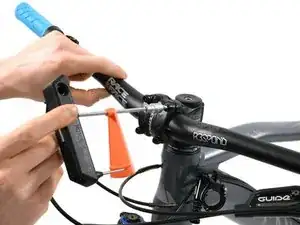

Ослабьте болты выноса с помощью динамометрического ключа и полностью снимите его переднюю пластину.

Нанесите тонкий слой смазки для сборки на внутреннюю сторону передней пластины, а также в зажимную зону корпуса выноса.

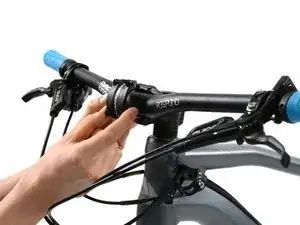

Установите руль по центру зажима выноса и вставьте переднюю пластину на место.

Затяните болты передней пластины, пока руль займёт удобное положение с немного направленными вниз рычагами тормозов, чтобы зафиксировать руль.

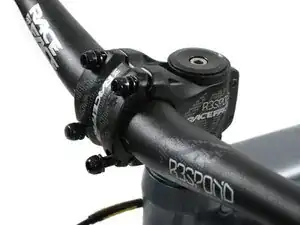

Теперь затяните болты крест-накрест: начните с верхнего левого, переходя к нижнему правому, затем — верхний правый, далее — нижний левый. Момент затяжки должен составлять около 8 Н·м.

Убедитесь, что верхний и нижний зазоры между передней пластиной и корпусом выноса параллельны и одинаковы по ширине.

Установка седла на раму — дело несложное. Возьмите седло и нанесите смазку для сборки на нижнюю часть штыря седла, вокруг его зажимной зоны и внутрь подседенной трубы.

Вставьте седло в подседенную трубу, одновременно вытягивая тросик в нижней части трубы.

Обратите внимание на отметки минимальной и максимальной высоты на штыре седла.

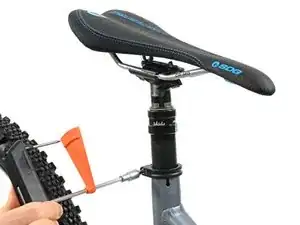

Затяните болт зажима с помощью динамометрического ключа.

Ослабьте все винты креплений вдоль рамы, удерживающие тросик седла.

Протяните передний конец тросика с переключателем к рулю через крепления вдоль рамы. Следите за другими тросиками возле руля.

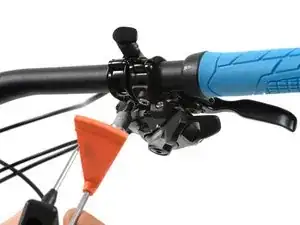

Установите рычаг справа на руле и слегка затяните его винт. Откорректируйте положение под Вашу посадку и окончательно затяните болт с помощью динамометрического ключа до 5–6 Н·м.

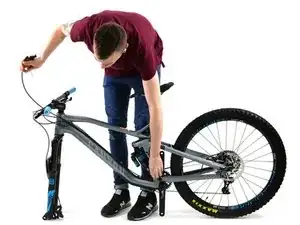

Переверните велосипед вверх ногами или закрепите его на велостойке.

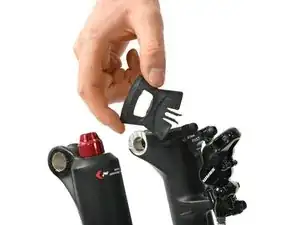

Снимите защиту дискового тормоза с передней вилки.

Установите переднее колесо в вилку и одновременно вставьте ротор в тормозной суппорт.

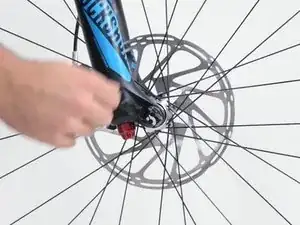

Вставьте ось, предварительно открыв быстросъёмный рычаг. Как только резьба оси войдёт в зацепление с противоположной стороны, закройте её, поворачивая по часовой стрелке.

В конечном положении быстросъёмный рычаг должен быть плотно затянут, чтобы его уже нельзя было проворачивать.

Оптимальное положение — практически вертикальное, перед нижней ножкой вилки. Если рычаг не закрывается полностью в правильном положении (или ослаблен), открутите его, извлеките и переустановите ось: нажмите на рычаг и поверните его относительно вала.

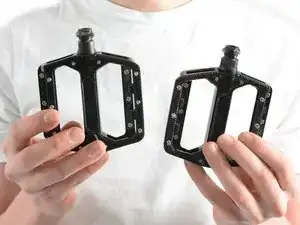

Комплект Вашего Strive не обязательно включает педали — мы всё равно покажем, как их установить.

Сначала смажьте резьбу педалей. Прекрасно!

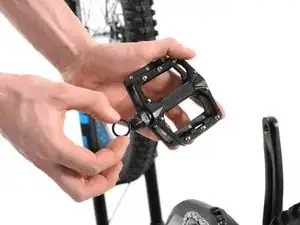

Затем наденьте защитное кольцо на резьбу.

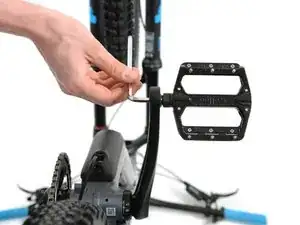

Наконец, возьмите шестигранник или динамометрический ключ и вкрутите педали в шатуны! Затягивайте как можно сильнее — Вы не должны потерять одну из них во время езды!

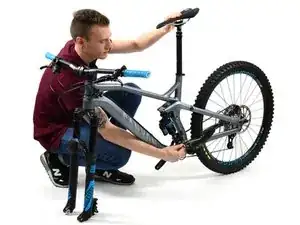

Поздравляем! Переверните велосипед в нормальное положение — Ваш Strive AL 6.0 теперь почти готов к поездке!

Прежде чем садиться на велосипед, дважды проверьте затяжку всех важных болтов и при необходимости выполните настройку трансмиссии, тормозов или давления!
