Замена резервной батареи Viessmann 7450156
Блок управления Duomatik/HMI оснащён встроенной промышленной 3.6В 2400мА·ч AA (Mignon) литиевой (LiSOCl2) батареей, используемой для поддержания работы часов и сохранения настроек таймера во время отключения котла или электропитания. Хотя эти прочные элементы обычно служат долго, их выход из строя в конечном счёте неизбежен.
Если Ваш котёл часто теряет время и настройки, это может указывать на необходимость замены батареи.
В этом руководстве мы проведём Вас через процесс замены батареи.
Примечание
Если Вы меняете батарею в профилактических целях, после включения модуля после ремонта он может сначала показаться неисправным. Модуль перейдёт в режим ошибки из‑за потери времени, заблокировав все функции, кроме установки времени. Поэтому первым шагом будет установка часов перед доступом к другим функциям.
Шаг 1
Найдите аварийный выключатель котла и нажмите его.
Переключатель обычно расположен рядом с огнеупорной дверцей, ведущей в котельную, и промаркирован как Boiler Emergency Shutoff.
Шаг 2
Найдите модуль HMI Duomatik, который Вы собираетесь снять.
Шаг 3
Вставьте плоскую отвёртку или лопатку в небольшой вырез в верхней части модуля и аккуратно подденьте его.
Шаг 4
Вытащите модуль, потянув прямо на себя.
Шаг 5
Положите модуль на переднюю панель.
Задняя крышка модуля удерживается четырьмя защёлками. Используйте лопатки, чтобы зафиксировать защёлки в открытом положении, пока снимаете заднюю крышку.
Вы можете почувствовать небольшое сопротивление со стороны маленького красного разъёма, соединяющего две печатные платы внутри.
Шаг 6
Положите модуль на заднюю часть.
Откройте заслонку, прикрывающую кнопки настройки таймера.

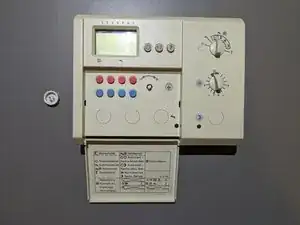

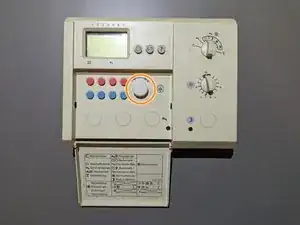

Снимите ручку энкодера, потянув её.
Шаг 7

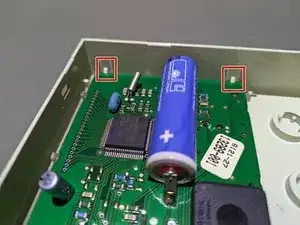

Освободите первые две защёлки, удерживающие печатную плату внутри корпуса.

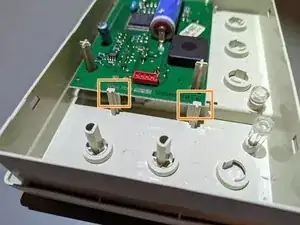

Освободите последние две защёлки, удерживающие печатную плату внутри корпуса.
Извлеките печатную плату из корпуса.
Последние две защёлки могут быть немного тугими; будьте осторожны, чтобы не прилагать чрезмерную силу и не сломать их.
Шаг 8

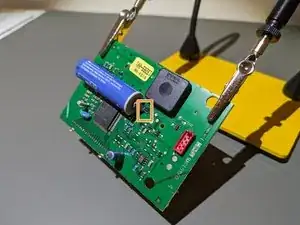

Отпаивайте отрицательное соединение.

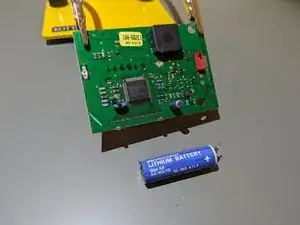

Отпаивайте положительное соединение.
Смотрите это руководство о том, как паять и отпаивать соединения.
Заключение
Чтобы собрать устройство обратно, выполняйте эти инструкции в обратном порядке.
Отнесите электронные отходы на утилизацию сертифицированному по стандарту R2 или e‑Stewards переработчику.
