Техническое обслуживание ободных тормозов Shimano Ultegra 6800
Ободные тормоза — цельные велосипедные тормоза, которые останавливают движение велосипеда, зажимая обод тормозными колодками. Их основной механизм управляется тросом, прикреплённым к тормозным ручкам. Следуя этому руководству по правильной регулировке тормозов, вы сможете максимально повысить эффективность торможения.
Шаг 1

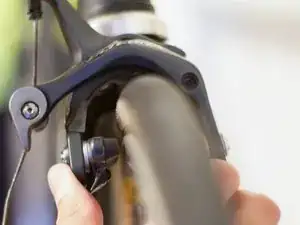

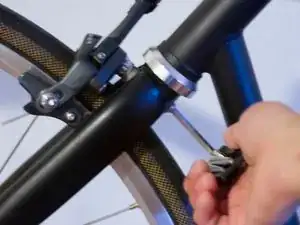

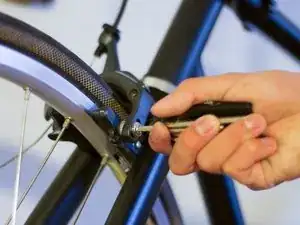

Используя шестигранный ключ 5 мм, проверьте, затянута ли гайка на задней стороне суппорта.
Шаг 2

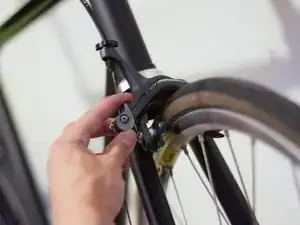

Если суппорт всё ещё зажат, ослабьте болт троса с помощью шестигранного ключа 5 мм, чтобы снять натяжение с суппорта.
Шаг 3

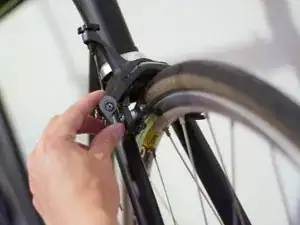

Проверьте, контактируют ли тормозные колодки с ободом в требуемых местах.
Обе колодки ослабляются одинаково.

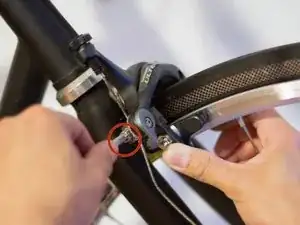

Для левой колодки суппорта, отмеченной красным кругом, ослабьте болт шестигранным ключом 4 мм, чтобы можно было отрегулировать колодку.
Выровняйте нижний край колодки по нижнему краю тормозной поверхности и затем затяните.

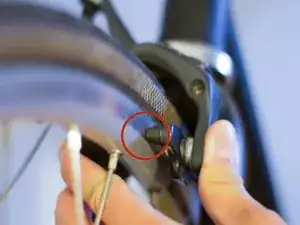

Для правой колодки суппорта, отмеченной жёлтым кругом, ослабьте болт шестигранным ключом 4 мм, чтобы можно было отрегулировать колодку.
Выровняйте верхний край колодки по верхнему краю тормозной поверхности и затем затяните.
Шаг 4

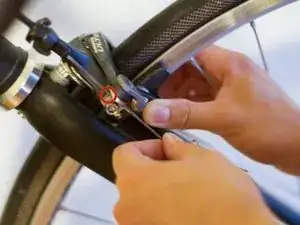

Проверьте, находится ли тормозной трос в канавке на двух пластинах (отмечено красным кругом), удерживающих трос.
Шаг 5
Если рычаг регулировки не опущен, опустите его.
Шаг 6

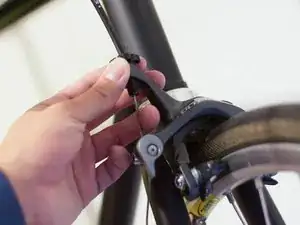

Сожмите суппорт так, чтобы обе стороны находились примерно в 1 мм от обода.
Продолжая сжимать, уберите провис троса и натяните трос, затянув болт.
Шаг 7
Тонко отрегулируйте суппорты с помощью бочонкового регулятора.
Повороты против часовой стрелки раскрывают суппорты, повороты по часовой — закрывают суппорты.
Шаг 8
Сделайте колодки равноудаленными от обода, отрегулировав маленький болт сверху суппорта шестигранным ключом 3 мм.
Шаг 9

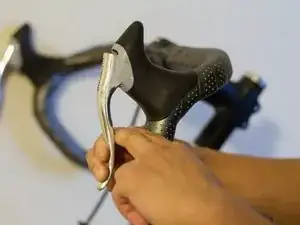

Проверьте правильность работы тормозов, сжав тормозные ручки.
Заключение
Проверьте, правильно ли работают тормоза перед поездкой. Если натяжение и выравнивание удовлетворительны, наслаждайтесь поездкой.
Перевод руководства с ifixit.com
