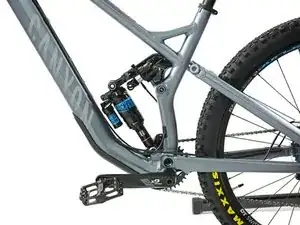

Замена пневматической пружины Strive AL 6.0 Race

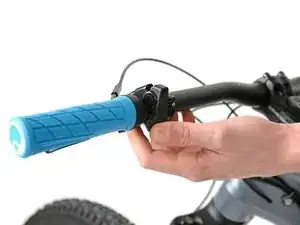

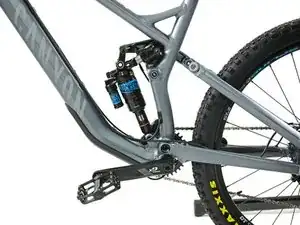

Перед началом демонтажа пневматической пружины нажмите рычаг shapeshifter один раз, чтобы убедиться, что велосипед находится в режиме XC.

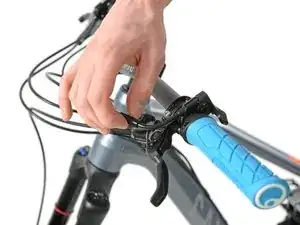

Уменьшите натяжение, закрутив регулировочный винт на тросе shapeshifter как можно ближе к рычагу.

Для удобства доступа и более простого рабочего процесса мы используем подставку для велосипеда.

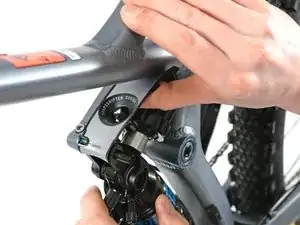

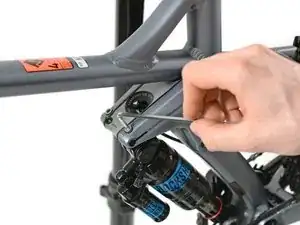

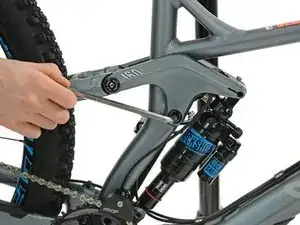

Ослабьте винт на верхней левой стороне shapeshifter шестигранным ключом 4 мм.

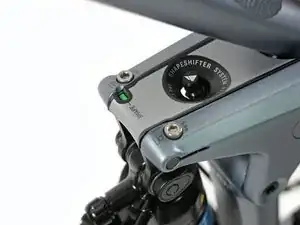

Используя металлическую лопатку, подденьте крышку левой стороны рычага.

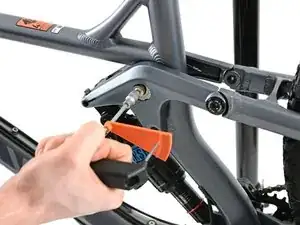

Установите головку 10 мм на динамометрический ключ Canyon и снимите гайку 10 мм, расположенную под крышкой.

Снимите шпильковый болт на левой стороне петли сиденьевого штока шестигранным ключом 6 мм.

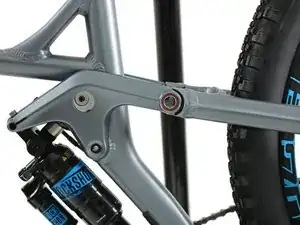

Ослабьте ось подшипника рычага с правой стороны рамы шестигранным ключом 6 мм.

Если вы вытащите ось слишком далеко, весь велосипед перестанет работать... по крайней мере частично.

Вытащите ось примерно на 2 см из подшипника.

Снимите левую крышку рычага. Обратите внимание на две шайбы позади неё — они маленькие и легко теряются.

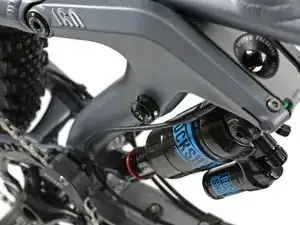

Снимите болт демпфера шестигранным ключом 5 мм. При этом удерживайте его сопряжённую деталь другой рукой!

После этого снимите пластиковую крышку. Будьте осторожны, чтобы её не сломать, хотя она и довольно гибкая. Эта маленькая крышка очень плотно сидит.

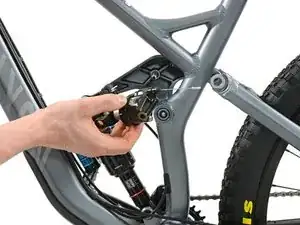

Если вы использовали подставку для велосипеда, аккуратно поставьте велосипед на землю. Выверните демпфер из скобы газовой пружины.

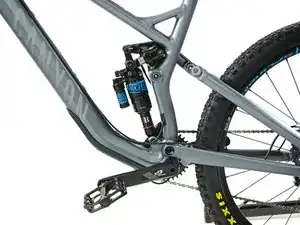

Опускайте велосипед медленно вниз, пока шарнир не ляжет на демпфер.

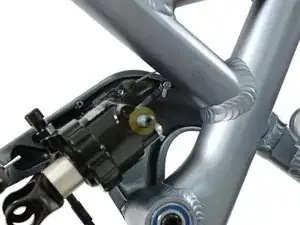

После внимательного осмотра вы увидите трос переключателя за правой крышкой демпфера. Отстегните его!

После этого вы можете сдвинуть пневматическую пружину влево относительно её оси.

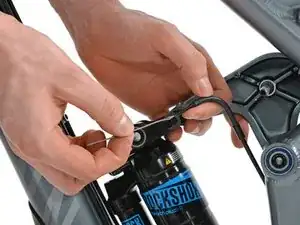

Снимите или отрежьте наконечник на конце тягового троса. Для отрезания можно использовать бокорезы или подобный инструмент.

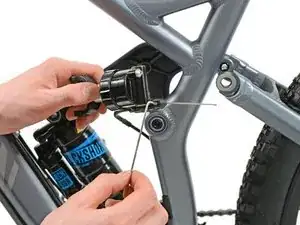

Ослабьте зажим тягового троса шестигранником 2 мм.

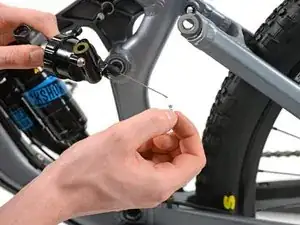

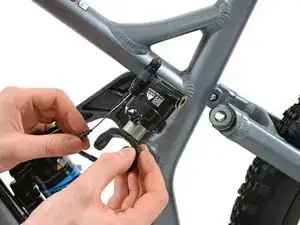

Удерживая пневматическую пружину одной рукой и тяговый трос другой, аккуратно снимите пружину с троса.

Запрессуйте открытый конец тягового троса на несколько сантиметров обратно в каналы прокладки троса.

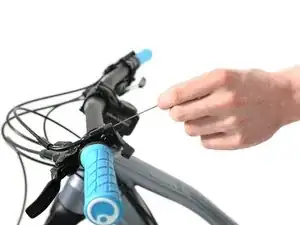

Трос выйдет из рычага демпфера. Надёжно зафиксируйте его и вытяните наружу.
