Замена вентилятора Holmes HEH8031

Убедитесь, что устройство отключено от электросети.

Удалите восемь винтов Phillips #2 размером 12 мм с задней крышки.

Переверните обогреватель так, чтобы органы управления были направлены вверх.

Отведите передний корпус от задней части вентилятора и медленно сложите передний корпус обратно на пол.

Внутренние провода соединены с обеими частями корпуса. Будьте осторожны при разделении корпуса.

Удалите четыре винта Phillips #2 размером 12 мм с печатной платы.

Отпаивайте черные провода от точки "AC-L" и точки "T/S".

Узнайте, как паять и отпаивать соединения здесь!

Отпаивайте белый провод от точки "AC-N".

Отпаивайте красный провод от "FAN-RED".

Отпаивайте серый провод от точки "24V".

Отпаивайте коричневые провода от точек "HEAT1" и "HEAT2".

Обязательно используйте оплетку для отпайки соединений проводов.

Отпаивайте белый разъем (подключенный к серому проводу от термостата) от точки "NTC101".

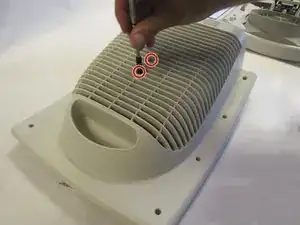

Удалите два винта Phillips #2 размером 12 мм из корпуса.

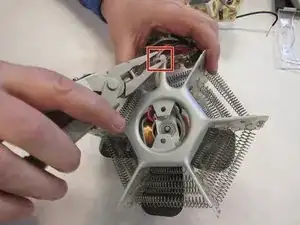

Удалите стяжку с провода с помощью плоскогубцев.
