Замена электромагнитного переключателя Trane TT060C100A4
Это пошаговое руководство по замене электромагнитного переключателя или реле в кондиционере Trane модели TT060C100A4. Неисправный электромагнитный переключатель может ухудшать работу кондиционера, мешая ему эффективно охлаждать или полностью прекращая работу. Общие признаки повреждённого или выходящего из строя переключателя или реле включают слабое или прерывистое охлаждение, запах гари или дым, дребезжащие шумы и необычно высокие счета за электроэнергию.
С электрическими компонентами опасно работать, поэтому обязательно отключите устройство от питания перед любыми ремонтными работами и соблюдайте осторожность. Замена переключателя восстановит работоспособность устройства, повысит эффективность охлаждения и предотвратит дальнейшие повреждения кондиционера.
Следуя этому руководству, вы сможете сэкономить время и деньги на ремонте. Если возникнут проблемы, обратитесь к профессиональному технику.
Шаг 1
Выключите кондиционер в коробке автоматических выключателей в вашем доме.
Шаг 2

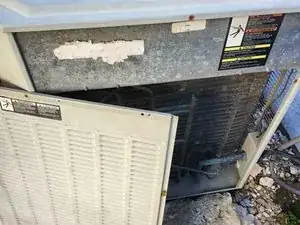

Используйте ударный отвёртку или динамометрический ключ с шестигранной битой #8, чтобы снять семь болтов 12,7 мм с крышки панели кондиционера.
Шаг 3

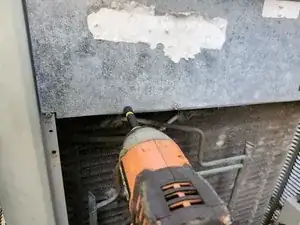

Используйте ударный отвёртку (или динамометрический ключ) с шестигранной битой #8, чтобы снять четыре болта длиной 12,7 мм, крепящие внутреннюю панель кондиционера.
Шаг 4

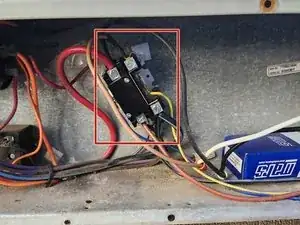

Найдите внутри блока магнитный переключатель. Обычно он расположен рядом с компрессором или вентиляторным узлом.

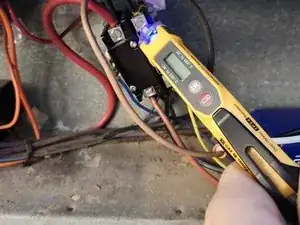

Используйте мультиметр или любой пробник напряжения, чтобы проверить наличие напряжения.
Если вы обнаружите напряжение, вернитесь к шагу 1. Если напряжение на магнитном переключателе не обнаружено, можно переходить к следующему шагу.
Шаг 5

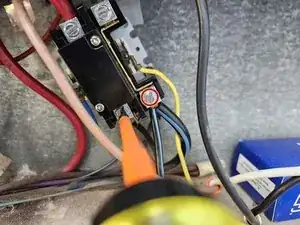

Используйте плоскую отвёртку 2,5 мм, чтобы ослабить 3 винта на передней панели магнитного переключателя.
Шаг 6

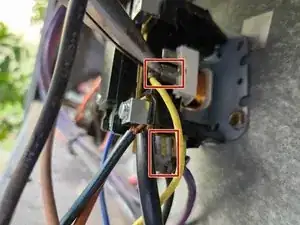

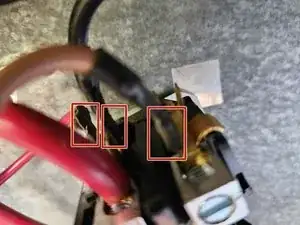

Используйте плоскогубцы, чтобы отсоединить кабели от периферии переключателя.
Обратите внимание на разъёмы каждого кабеля, чтобы обеспечить правильную установку при сборке.
Шаг 7

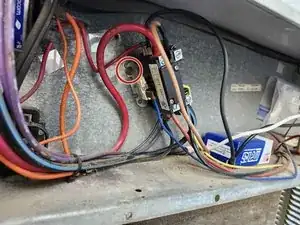

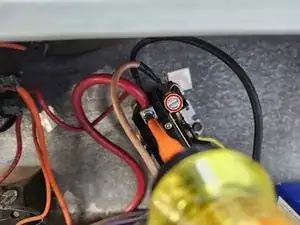

Используйте шестигранную биту #8 и ударный отвёртку или динамометрический ключ, чтобы снять два болта 12,7 мм, удерживающие переключатель в кондиционере.

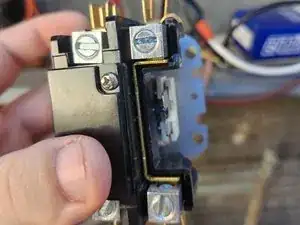

Снимите старый магнитный переключатель.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
