Как работать с таймером реле

Дом

Таймер Onset — это программируемая задержка релейной цепи, используемая для включения и выключения оборудования переменного тока в течение необходимого времени.

В этом руководстве описывается, как подключить таймер к существующему оборудованию и как откалибровать задержку срабатывания и питания для системы.

Шаг 1

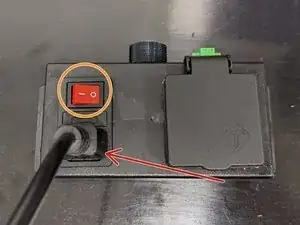

Подключите устройство к сети переменного тока с помощью кабеля IEC C13 (кабель для чайника).

Проверьте, что выключатель включен.

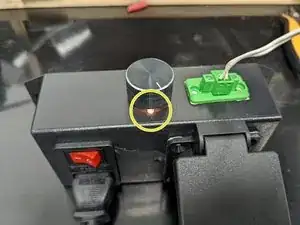

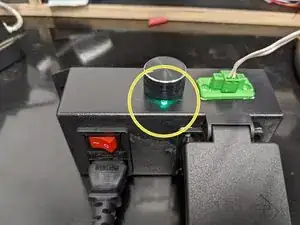

Подождите несколько секунд, светодиод под ручкой будет гореть зеленым, чтобы указать, что система работает.

Шаг 2

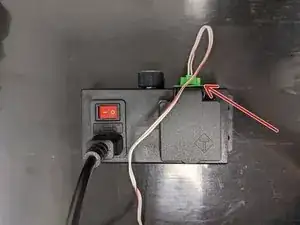

Подключите кабель кнопки к таймеру, как показано.

Шаг 3

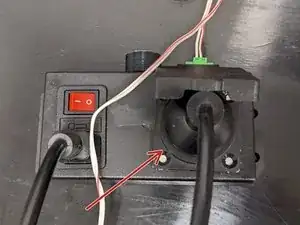

Подключите оборудование, которое вы хотите включать и выключать с помощью устройства.

Шаг 4

Выключите и снова включите систему с помощью переключателя на входе питания.

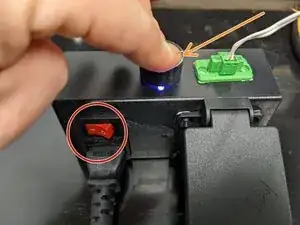

Нажмите и удерживайте ручку, пока система включается. Отпустите ручку, когда светодиод будет гореть фиолетовым.

Светодиод начнет мигать синим, когда будет готов.

Шаг 5

Поворачивайте ручку по часовой стрелке для увеличения задержки и против часовой стрелки для уменьшения. Задержка изменяется с шагом 0,5 секунды.

Поворачивайте ручку, пока не будет достигнута желаемая задержка.

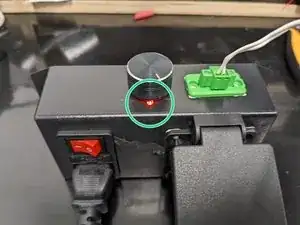

Нажмите на ручку, чтобы установить задержку. Светодиод будет мигать зеленым, когда задержка будет сохранена.

Шаг 6

Поворачивайте ручку, пока не будет достигнута желаемая задержка.

Нажмите на ручку, чтобы установить задержку. Светодиод будет мигать зеленым, когда задержка будет сохранена.

Шаг 7

После калибровки таймер перейдет в режим работы.

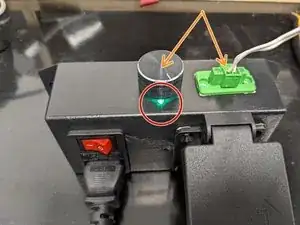

Светодиод будет гореть зеленым, когда устройство ожидает срабатывания.

Перевод руководства с ifixit.com
