Замена мотора колебаний Dyson Pure Cool AM11

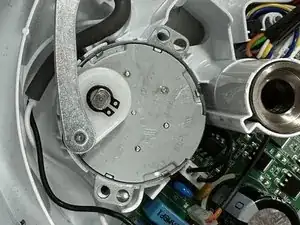

Если после обращения к странице по устранению неполадок Вы считаете, что Ваш мотор колебаний вышел из строя, это руководство поможет Вам получить к нему доступ для самостоятельного ремонта или замены. Мотор колебаний подключен непосредственно к основной схемотехнике устройства и требует знаний и опыта для замены. Это руководство лишь охватывает процесс доступа и демонтажа.
Шаг 1
Переверните устройство вверх дном и с помощью отвертки Phillips #1 открутите 4 винта, удерживающих 3 вкладки.
Шаг 2
Снимите все 3 вкладки, которые Вы открутили.
Шаг 3
Используя отвертку Torx T20, открутите винт в центре основания.
Удалите два винта, соединяющие поворотный механизм.
Шаг 4
Поднимите основание корпуса от остальной части вентилятора.
Будьте осторожны, чтобы не тянуть слишком сильно при подъеме нижней части корпуса, так как внутри проходят провода, которые могут быть повреждены при слишком сильном усилии.
Шаг 5

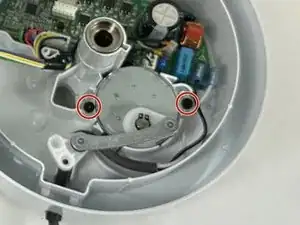

С помощью отвертки Torx T20 открутите два винта по обе стороны от мотора.
Шаг 6

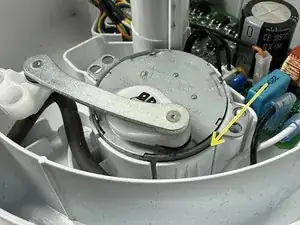

(Опционально) Используйте лопатку вокруг края мотора, чтобы освободить его от корпуса.
Поднимите мотор из его корпуса.
Убедитесь, что Вы не берете мотор за поворотный механизм, так как это может повредить как мотор, так и соседние компоненты.
Перевод руководства с ifixit.com
