Ремонт электроклапана Delta Touch20

ПЕРВОЕ: перекройте подачу горячей и холодной воды. Если у вашего смесителя нет запорного клапана для каждой линии, придется найти главный вентиль воды и перекрыть его.

На каждом конце клапана есть два зажима. СИНИЙ снимается просто (красный круг). Вы ведь перекрыли воду? Иначе будет много воды.

Верхний чёрный зажим металлический (зелёный круг) и он повернут, чтобы отстегнуться от верхнего шланга. Его трудно отжать. Понадобится по одному пальцу с каждой стороны кромки зажима — нажмите. Кромки острые, будьте осторожны.

Отключите провод внизу справа (жёлтый круг) (похож на аудиоразъём), который идет к смесителю. Есть второй провод (синяя стрелка), который также идёт к смесителю и соединён с металлической заземляющей скобой, защёлкивающейся в основании смесителя. Он должен просто отстегнуться на конце у смесителя.

Теперь возьмитесь за шланг ниже клапана и аккуратно потяните, чтобы освободить его от клапана.

Повторите с верхним шлангом. Теперь вы сможете вынуть весь узел и положить его на рабочую поверхность.

Снимите три винта с крестообразным шлицем у основания металлической скобы.

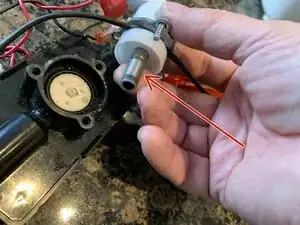

Осторожно приподнимите узел от основания, чтобы открыть доступ к клапану. Тот маленький серебристый цилиндр — и есть клапан. Под ним находится пружина, поэтому он может выпрыгнуть (красная стрелка).

Видите ли вы небольшую вмятину на чёрном наконечнике клапана? Это и есть причина того, что смеситель больше не включается и не выключается, либо поток ухудшился.

Здесь вы будете использовать водостойкую шлифовальную бумагу зернистостью 2000.

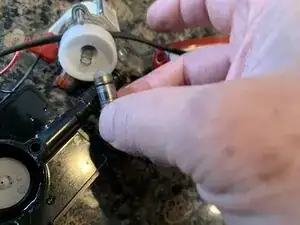

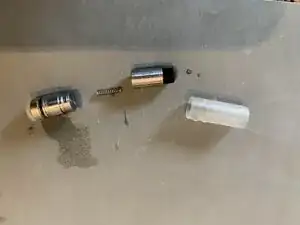

Чтобы разобрать клапан, аккуратно потяните металлический цилиндр, чтобы сдвинуть его с пластикового цилиндра. Внутри есть ещё одна пружина, будьте к этому готовы.

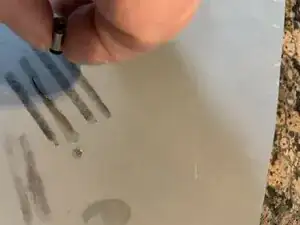

Возьмите маленькую металлическую деталь с чёрным резиновым наконечником. Держите её вертикально как можно ближе к вертикали и аккуратно проведите вперед по шлифовальной бумаге три-четыре раза. НЕ НАЖИМАЙТЕ СИЛЬНО.

Осмотрите чёрный наконечник. Если вмятина больше не видна — работа сделана. Если она всё ещё есть — сделайте ещё пару проходов.

Соберите клапан, вернув пружину и аккуратно вставив чёрный наконечник обратно в пластиковый цилиндр.

Верните клапан в белый корпус.

Установите белый корпус обратно на чёрный блок и вкрутите винты с крестообразным шлицем. Подтягивайте их до тех пор, пока металлическая скоба не станет зафиксирована.

Поверните действия, выполненные при удалении узла в шаге 1.

Убедитесь, что все клипсы трубок зафиксированы.

Включите подачу воды — ваш сенсорный клапан снова должен работать.
