Замена APS и платы PCB GeneralAire GA50A20

ПРЕДУПРЕЖДЕНИЕ: в этом устройстве могут присутствовать высокие напряжения порядка 6000 В постоянного тока, следите за своими действиями.

Отключите питание устройства, подождите 15 минут для разряда напряжения и откройте верхнюю крышку.

Отключите 24 В перем. тока, подающее питание на плату высокого напряжения, чтобы предотвратить генерацию высокого напряжения.

Первым делом я проверил индикаторный светодиод на передней панели, чтобы исключить глупую причину, но у меня было подозрение, что дело не только в индикаторе, так как фильтр не успевал загрязняться.

Это был простой тест: прикоснуться к 9‑вольтовой батарее в правильной полярности к красному и черному проводам, идущим от платы высокого напряжения — индикатор должен ярко загореться, и так и было.

Убедившись, что желтый и синий провода от трансформатора 24 В перем. отсоединены от платы высокого напряжения, подсоедините вольтметр и включите устройство с передней панели. Я должен был увидеть напряжение там примерно в течение 5 секунд, поскольку переключатель контроля потока воздуха включался, затем выключался, но ничего не было.

Выключите питание 120 В перем. тока.

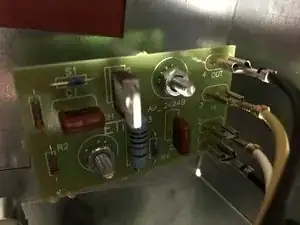

По руководству я перешел к переключателю контроля потока воздуха — небольшой плате с PTC‑термистором и триаком, которые включаются, чтобы подать 120 В перем. на трансформатор. С отсоединенным выводом 4 подключите вольтметр между контактами 1 и 4.

Ещё раз подайте питание на устройство. По‑прежнему лишь несколько сотен милливольт. Тщательно проверьте, что на входных клеммах 2 и 3 присутствует 120 В перем., да, оно там есть.

Снова выключите питание 120 В перем. тока.

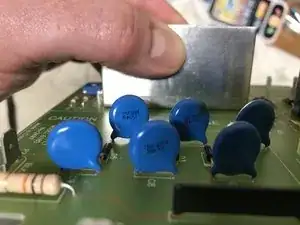

На этом этапе у меня было три подозреваемых: трансформатор, переключатель контроля потока воздуха и, после более тщательного осмотра, я заметил коричневое обесцвечивание на одном из конденсаторов высокого напряжения.

Я решил начать с трансформатора. Удалив его из корпуса, я проверил вторичную обмотку и получил около 7 Ом — разумно. Первичная была обрывной, чтобы убедиться, я аккуратно развел первичную обмотку и, вернувшись к намотке, ничего явного не увидел, но она всё ещё показывала разрыв.

При снятии переключателя контроля потока воздуха термистор показал около 1 кОм и отреагировал при впрыске баллончика со сжатым воздухом. Все дискретные элементы были в порядке, за исключением триака.

На этом этапе мне потребовались:

Переключатель контроля потока воздуха 76,38 $

Трансформатор 54,30 $

Плата управления питанием 310,27 $

Новый прибор: 461,99 $

Ища отдельные запчасти:

Триак TO220AB 1,22 $

Трансформатор 50 ВА 22,70 $

Конденсатор 2000 пФ, 6 кВ 0,77 $ за штуку

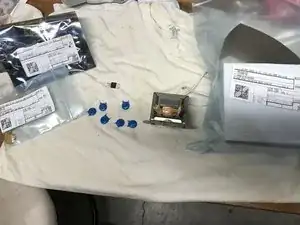

Итого запчасти плюс несколько запасных деталей и термистор 38,60 $

Похоже, я собираюсь починить это устройство.

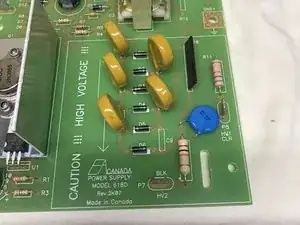

Просто осторожная выпайка оплеткой и небольшими покачиваниями.

Все старые детали разложены.

Проверки в обратном порядке:

Подключите переключатель контроля потока воздуха и проверьте напряжение на контактах 1 и 4.

Подключите трансформатор и при включении проверьте выход 24 В перем. при холодном переключателе контроля потока воздуха.

НИКАКИХ ИЗМЕРЕНИЙ ПЛАТЫ ВЫСОКОГО НАПРЯЖЕНИЯ С ПОМОЩЬЮ ЧЕГО‑ЛИБО, КРОМЕ БЕСКОНТАКТНОГО ПРОБНИКА НАПРЯЖЕНИЯ.

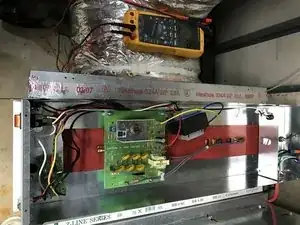

Со всеми подключенными элементами я включил устройство и наблюдал, как индикатор загорается и гаснет. Я включил вентилятор в блоке, индикатор снова загорелся, и, очень осторожно поднося пробник напряжения к линиям высокого напряжения, я услышал приятное щебетание.
