Замена поршневой сборки / уплотнений и прокладок в управляющем клапане серии Canature 95MTS

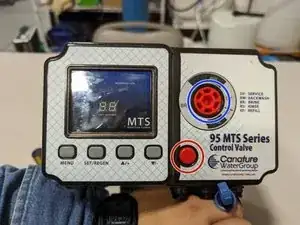

Нажмите и удерживайте красную кнопку (красная), одновременно поворачивая шестерню (синяя).

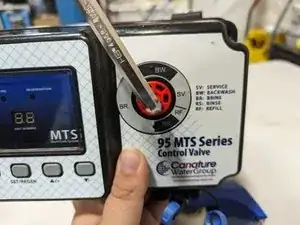

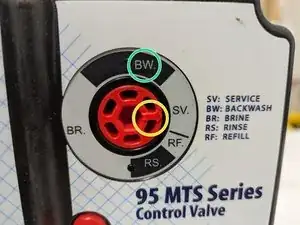

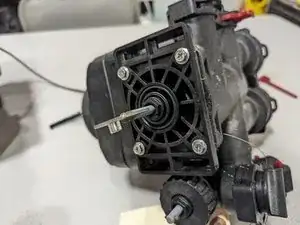

Используя шестигранный ключ 8 мм, поверните шестерню, пока стрелка (жёлтая) не укажет на цикл «BW» (зелёный).

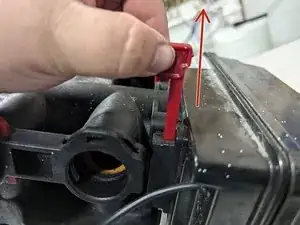

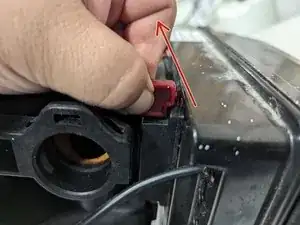

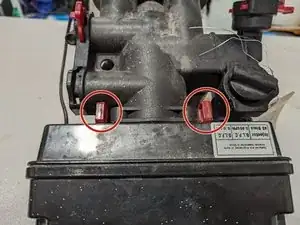

Чтобы снять фиксирующие планки красного корпуса, удерживающие силовую головку на месте, слегка оттяните назад, затем вверх.

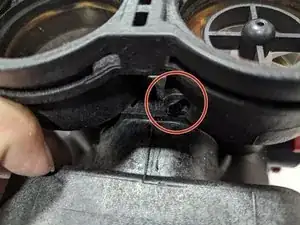

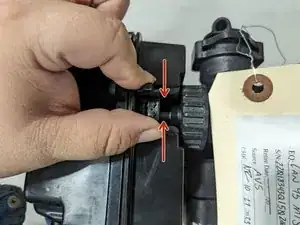

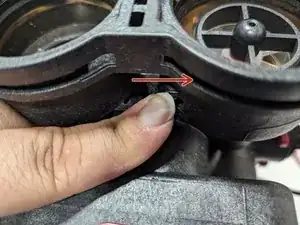

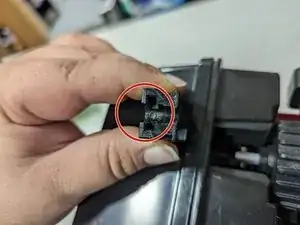

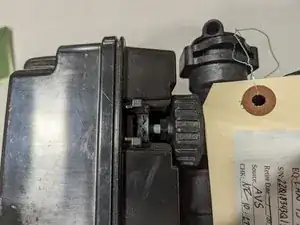

Сожмите соединитель рассольного клапана, чтобы разблокировать его, и потяните наружу для снятия.

Разблокируйте кабель счётчика и выньте его из крепления, чтобы предотвратить случайное повреждение.

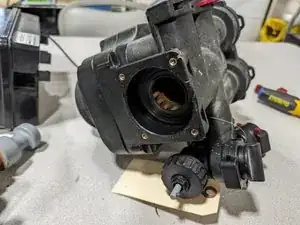

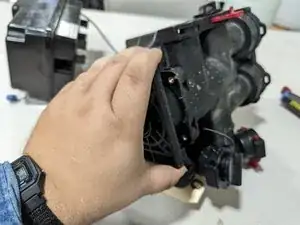

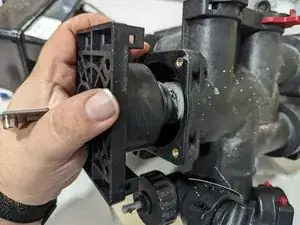

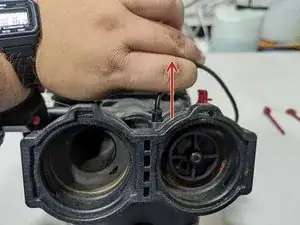

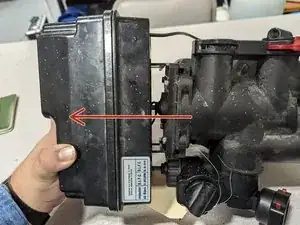

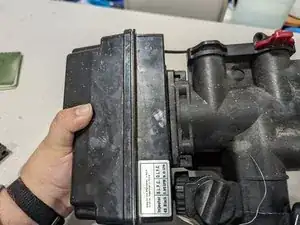

Крепко возьмитесь за силовую головку и потяните её от корпуса клапана.

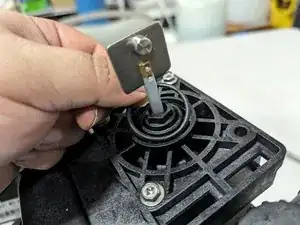

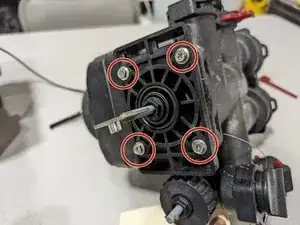

Используя крестовую отвертку #2, удалите четыре винта, фиксирующие поршневую сборку.

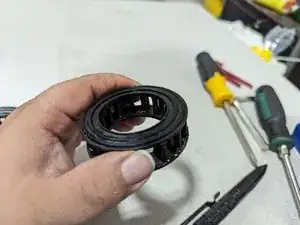

Пальцами извлеките уплотнения и прокладки из корпуса клапана.

Смажьте центр и внешнюю кромку каждого уплотнения и прокладки смазкой на основе пищевого силикона

Использование другой смазки может вызвать набухание и выход компонентов из строя.

Установите новые уплотнения и прокладки в корпус клапана.

Устанавливайте в следующем порядке: уплотнение, затем прокладка.

Первым устанавливается уплотнение, и последним перед поршнем также будет уплотнение.

Смажьте новую поршневую сборку пищевой силиконовой смазкой.

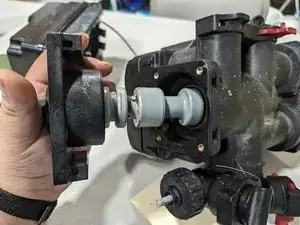

Вставьте поршень в отверстие в центре уплотнений и прокладок.

Используя крестовую отвертку #2, установите четыре винта, фиксирующие поршневую сборку в корпусе клапана.

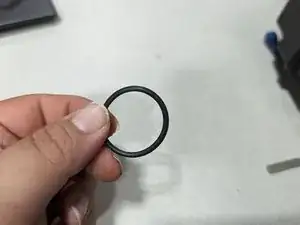

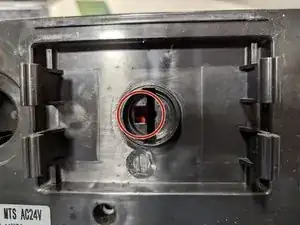

Смажьте новое уплотнительное кольцо (Ø28×2.65), поставленное с новым поршнем.

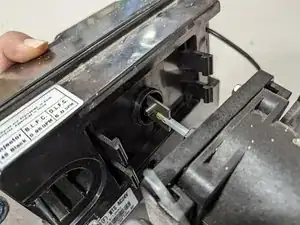

Совместите выступ на поршне со пазом на задней части силовой головки и вставьте для установки.

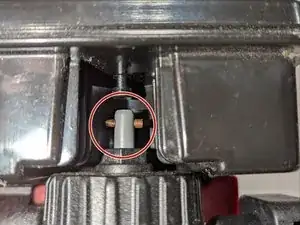

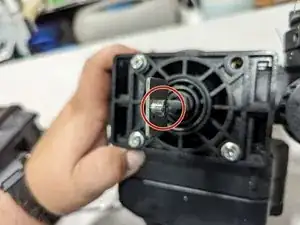

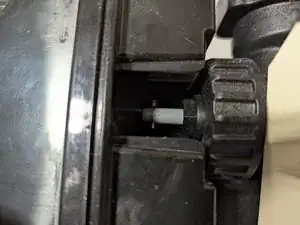

Совместите штифт на рассольном поршне с пазом на соединителе рассольного клапана.

Нажмите соединитель рассольного клапана вниз и вперед до фиксации.

Нажмите вниз для повторной установки.

Фиксирующие планки корпуса войдут только в правильной ориентации.

Вставьте датчик счётчика в корпус клапана.

Кабель счётчика войдёт только в правильной ориентации.
