Замена экрана кирпичика LEGO Mindstorms NXT

Это руководство предназначено для кирпичиков NXT с пустым, мигающим или тусклым ЖК-экраном либо с «мертвыми» участками.

Ваш кирпичик должен включаться как обычно — издавая звуковой сигнал при включении и привычные щелчки при нажатии кнопок, но при этом возникать проблемы с экраном. Если экран совсем не показывает ничего (проверьте батарейки!) или слышен тихий ровный щелкающий звук, вероятно, проблема с прошивкой — попробуйте сначала обновить или восстановить её.

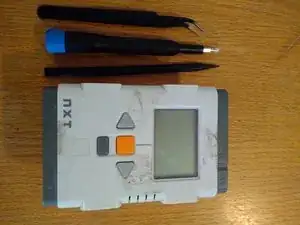

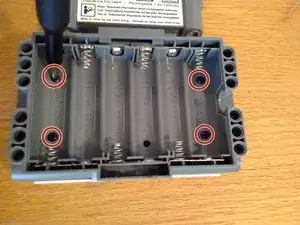

Отвинтите четыре маленьких винта с крестообразной шлицей под батарейным отсеком и снимите светло-серую переднюю крышку.

Отвинтите два маленьких винта с крестообразной шлицей по бокам экрана.

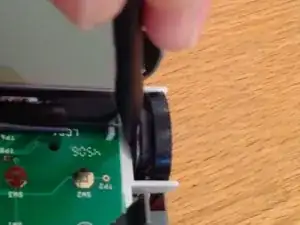

Очень осторожно отодвиньте динамик от белого пластикового корпуса. Он приклеен губчатой липкой прокладкой.

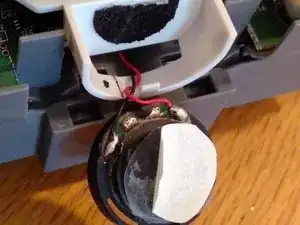

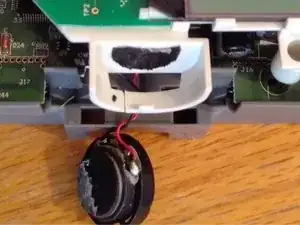

Отведите динамик и провода в сторону и сделайте небольшой канал в пластике, чтобы пропустить через него кабели. БЕРЕГИТЕ, ЧТОБЫ НЕ ПОРЕЗАТЬ ПРОВОДЫ.

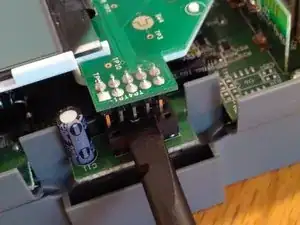

Отключите 10-контактный разъём и извлеките сборку экрана/платы.

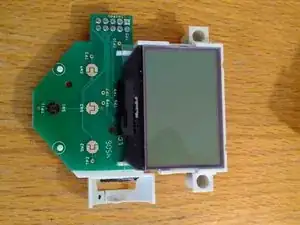

Подденьте плату снизу и сдвиньте её в сторону так, чтобы плоский кабель распрямился и стал полностью виден.

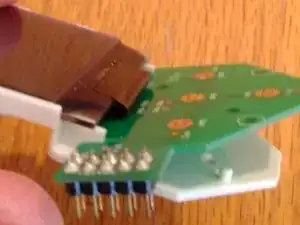

Я защитил сам ЖК-экран силиконовой формой для выпечки (не уверен, что это было необходимо). Нагрейте ту часть плоского кабеля, которая присоединяется к плате. Я прогрел её 10 секунд небольшим феном для термоусадки.

Надавливайте на область — нужно избежать прокола блестящей защитной ленты, но сжать и, возможно, восстановить контакт крошечных контактов под ней. Их около десяти, поэтому я использовал острый конец лопатки и тер под ним взад‑вперёд, параллельно ленте.

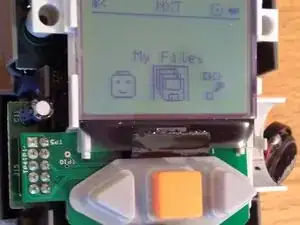

Сложите плоский кабель обратно под экран и вставьте плату только настолько, чтобы можно было вновь подключить 10-контактный разъём. Вставьте батарейки и проверьте экран.

При необходимости повторите шаг 5 с дополнительным нагревом или давлением.

Не забудьте пропустить кабель динамика обратно через сделанный канал и аккуратно приклеить его к белому пластиковому корпусу. Не давите на лицевую часть динамика — он хрупкий.
