Замена платы кнопок интерактивной караоке-системы Little Tikes Tobi 2
Кнопки на интерактивной караоке-системе Little Tikes Tobi 2 служат основным интерфейсом для взаимодействия пользователя, позволяя управлять различными функциями устройства. Эти кнопки отвечают за основные операции, такие как регулировка скорости воспроизведения, изменение громкости звука, запуск или остановка воспроизведения и переключение между режимами работы. Каждая кнопка соответствует определённой функции, обеспечивая плавное и интуитивное управление работой устройства.
Однако со временем могут возникнуть ситуации, когда одна или несколько кнопок заедают, становятся нечувствительными или перестают выполнять свои назначенные функции. Причинами могут быть пыль, мусор, механический износ или внутренние повреждения. В таких случаях это руководство содержит необходимые шаги для выявления и устранения проблем, связанных с кнопками, что позволит восстановить корректную работу и обеспечить функционирование устройства по назначению.
Перед началом ремонта убедитесь, что караоке-система выключена и батареи извлечены. Для выполнения ремонта требуется пайка; руководство по паянию/распайке соединений будет полезным ресурсом. Будьте осторожны при пайке: паяльник сильно нагревается и может причинить ожоги. Также выполняйте пайку в хорошо вентилируемом помещении.
Шаг 1

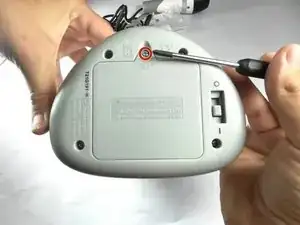

Используйте крестовую отвёртку, чтобы выкрутить один винт, фиксирующий крышку отсека для батарей.
Если винт не выходит сразу, используйте лопатку, чтобы аккуратно приподнять край отсека для батарей в углублённой области, продолжая при этом отворачивать винт другой рукой.
С помощью лопатки осторожно подденьте и снимите крышку отсека для батарей.
Шаг 2

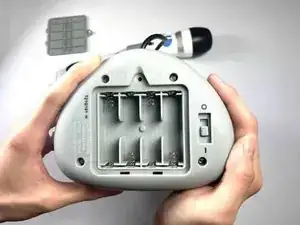

Чтобы легко извлечь батарею, нажмите большим пальцем на плоскую сторону батареи в направлении пружины и потяните батарею наружу.
Удалите все четыре батареи.

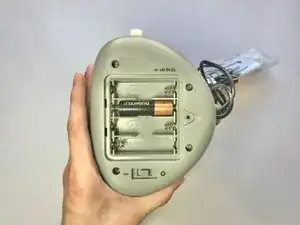

Возьмите новую щелочную батарею AA и установите её в правильной ориентации. Вставляйте сначала плоскую сторону батареи, направленную к пружине, затем прижмите выступающую сторону вниз. Убедитесь, что вторая батарея установлена в противоположном направлении по отношению к первой. Продолжайте замену батарей в чередующемся порядке.
Шаг 3

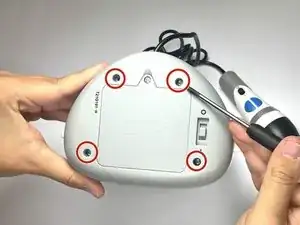

Используйте крестовую отвёртку, чтобы выкрутить четыре винта из основания устройства.
Если винты не вынимаются, вы можете аккуратно приподнять их остриём отвёртки или протолкнуть с другой стороны, когда все винты будут отвёрнуты.
Снимите нижнюю часть караоке-системы.
Не разнимайте устройство грубо, так как оно соединено внутренними кабелями, которые могут быть повреждены в процессе.
Шаг 4

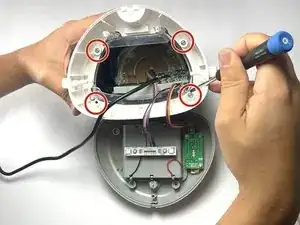

Используйте крестовую отвёртку, чтобы выкрутить четыре винта внутри белого основания.
Шаг 5
Используйте крестовую отвёртку, чтобы выкрутить четыре винта с внешней чёрной пластиковой части корпуса.

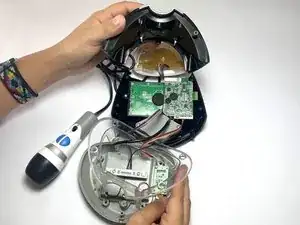

Используйте лопатку, чтобы разъединить корпус.
Шаг 6

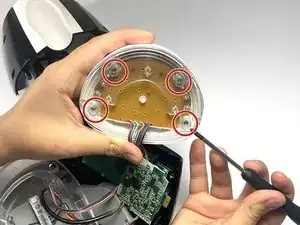

Используйте отвёртку Phillips №0, чтобы выкрутить четыре винта из полукруглого прозрачного пластика, закрывающего нижнюю сторону верхней части устройства.
Шаг 7
Удалите три винта Phillips №0 с задней стороны печатной платы.
Шаг 8
Переверните плату кнопок, чтобы получить доступ к точкам пайки.
Отпаять провода от платы кнопок, чтобы снять её.
Будьте осторожны при пайке: паяльник сильно нагревается и может причинить ожоги.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке. Отнесите электронные отходы на переработку в пункт, сертифицированный по стандартам R2 или e‑Stewards.
Перевод руководства с ifixit.com
