Замена печатной платы интерактивной караоке-машины Little Tikes Tobi 2
Печатная плата является центральным компонентом интерактивной караоке-машины Little Tikes Tobi 2, выполняя роль "мозга" устройства и обеспечивая его функционирование. Она служит основным узлом, к которому подключаются почти все остальные части — такие как экран, динамики, кнопки и источник питания. Печатная плата отвечает за обработку входных данных, координацию действий и передачу команд всем компонентам, чтобы устройство работало без перебоев и выполняло свои функции. Без функционирующей печатной платы устройство не сможет включиться, реагировать на действия пользователя или выполнять какие-либо функции.
Если вам необходимо заменить основную печатную плату вашей интерактивной караоке-машины Little Tikes Tobi 2, следуйте этому руководству.
Перед началом ремонта убедитесь, что ваша машина выключена и батареи извлечены.
Это руководство требует пайки. Будьте осторожны при использовании паяльника, так как он очень горячий и может вызвать ожоги. Для получения подробной информации о пайке обратитесь к этому руководству по пайке/демонтажу соединений.
Шаг 1
Используйте отвертку с крестообразным шлицем для удаления одного винта, который крепит крышку отсека для батарей.
Если винт не выходит сразу, воспользуйтесь лопаткой, чтобы осторожно приподнять край отсека для батарей в углубленном месте, продолжая отворачивать его другой рукой.
Используйте лопатку, чтобы аккуратно снять крышку отсека для батарей.
Шаг 2
Чтобы легко извлечь батарею, используйте большой палец, чтобы надавить на батарею с плоской стороны вниз к катушке и вытянуть батарею наружу.
Удалите все четыре батареи.
Возьмите новую щелочную батарею AA и установите ее в правильной ориентации. Вставьте плоскую сторону батареи сначала в сторону катушки, затем нажмите на приподнятую сторону. Убедитесь, что вторая батарея установлена в противоположном направлении по сравнению с первой. Продолжайте заменять батареи, чередуя их установки.
Шаг 3
Используйте отвертку с крестообразным шлицем для удаления четырех винтов из основания устройства.
Если винты не выходят, аккуратно поднимите их наконечником отвертки или надавите на них с другой стороны, как только они ослабнут.
Удалите дно караоке-машины.
Не тяните его резко, так как оно связано с внутренними кабелями, которые могут быть повреждены в процессе.
Шаг 4
Используйте отвертку с крестообразным шлицем для удаления четырех винтов из внутренней части белого основания.
Шаг 5
Используйте отвертку с крестообразным шлицем для удаления четырех винтов из внешней черной пластиковой части корпуса.
Используйте лопатку для разборки корпуса.
Шаг 6
Используйте отвертку с крестообразным шлицем #0 для удаления двух винтов с зеленой печатной платы.
Шаг 7

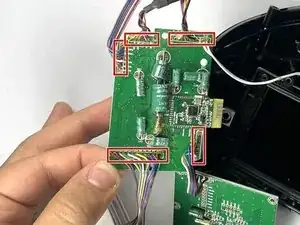

Используйте паяльник, чтобы демонтировать провода с печатной платы.
Будьте осторожны при пайке, так как паяльник очень горячий и может легко вызвать ожоги.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке. Утилизируйте свои электронные отходы в сертифицированном переработчике R2 или e-Stewards.
Перевод руководства с ifixit.com
