Замена материнской платы LeapFrog Scribble and Write
В этом руководстве Вы узнаете, как заменить материнскую плату LeapFrog Scribble and Write. Вам понадобится паяльник для удаления некоторых проводов с материнской платы.
Шаг 1

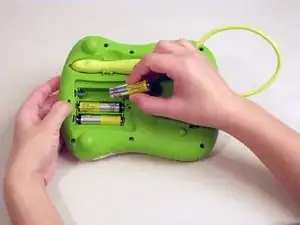

Используйте крестовую отвертку, чтобы удалить винт из отсека батарей на задней стороне игрушки.
Шаг 2
Снимите заднюю крышку батарейного отсека и все батареи.
Шаг 3

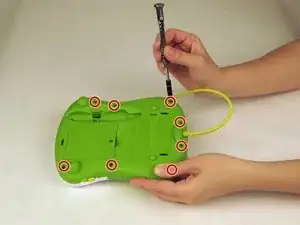

Используя крестовую отвертку, удалите девять винтов корпуса с задней стороны игрушки.
Будьте осторожны, чтобы не потерять винты.
Шаг 4

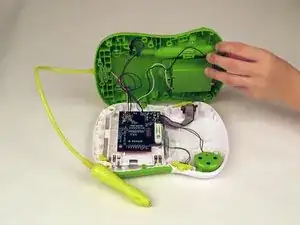

Снимите заднюю крышку с игрушки.
Шаг 5

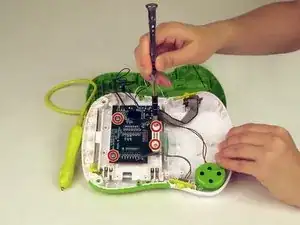

Используя крестовую отвертку, удалите четыре винта с материнской платы.
Шаг 6

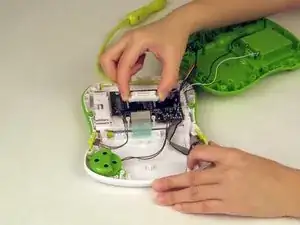

Удалите шлейф клавиатуры с материнской платы.
Шаг 7

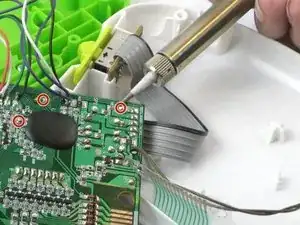

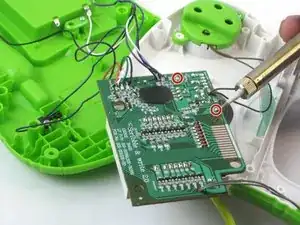

Удалите провода динамика с материнской платы с помощью паяльника.
Шаг 8

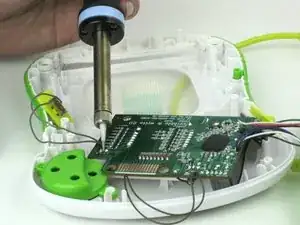

Удалите провода батареи с материнской платы с помощью паяльника.
Шаг 9

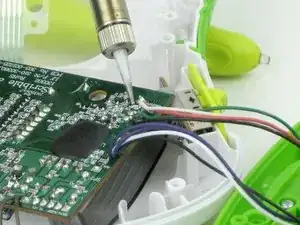

Удалите провода переключателя с материнской платы с помощью паяльника.
Шаг 10
Удалите провода ручки с материнской платы с помощью паяльника.
Шаг 11

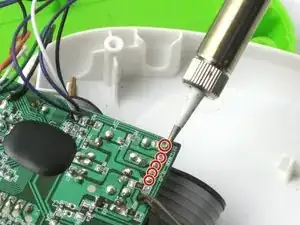

Удалите выключатель регулировки громкости с материнской платы с помощью паяльника.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
