Lunii - My Story Factory v2 - Замена ротарного энкодера

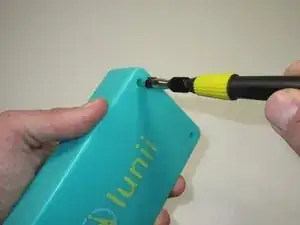

Удалите 4 винта Torx 6, расположенные на задней панели устройства.

Поскольку винты находятся в углублении, вам понадобится особенно длинная насадка или, ещё лучше, отвертка.

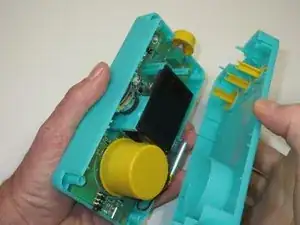

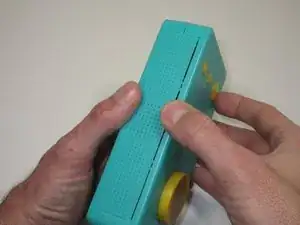

Разделите две части корпуса, аккуратно отоприте корпус с верхней части, чтобы содержимое каждой половины осталось на месте.

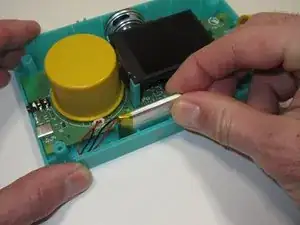

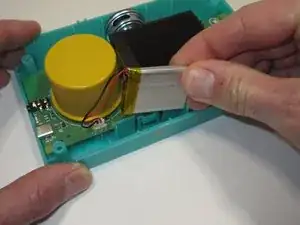

Извлеките батарею из её отсека.

Разъём необходимо снять предельно аккуратно.

В зависимости от типа разъёма может потребоваться некоторое усилие.

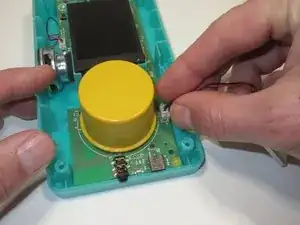

Снимите селекторное колесо, потянув его вверх.

При сборке обратите внимание: на одной стороне оси колеса есть маленький штифт, который должен совпадать с соответствующим отверстием на плате.

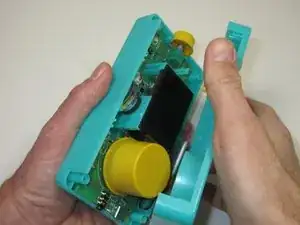

Поднимите экран, чтобы получить доступ к разъёму.

Отсоедините экран: откройте разъём и выдвиньте ленточный кабель.

Чтобы открыть разъём, сдвиньте его влево.

Если ленточный кабель не выходит свободно, не применяйте силу — разъём просто не полностью открыт.

Извлеките динамик из посадочного места.

Разъём необходимо аккуратно отсоединить.

В зависимости от разъёма может потребоваться некоторое усилие.

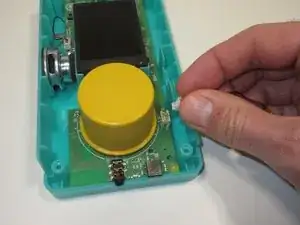

Снимите рукоятку громкости, потянув её наружу.

У рукоятки есть фиксатор, который при сборке должен вернуться в исходное положение.

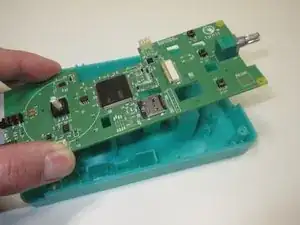

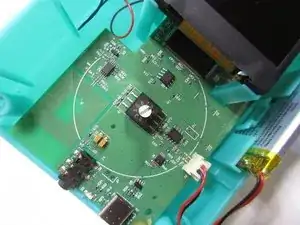

Плату легко извлечь из корпуса, так как она не закреплена винтами.

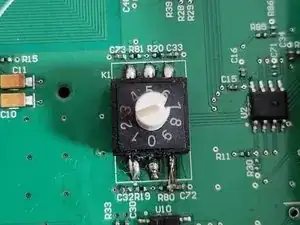

Установите энкодер на место и припаяйте каждый его вывод.

Это не всегда просто: будьте крайне осторожны с мелкими резисторами и конденсаторами вокруг, чтобы не переместить и не перегреть их.

Убедитесь, что компонент установлен правильно — не собирайте его вверх ногами; отметка 0 должна быть обращена к разъёму аккумулятора.

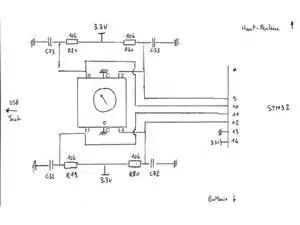

Если вы используете другой совместимый компонент, данные по выводам показаны на последнем изображении.
