Ремонт светодиодов Laser X 88016

Дом

Этот гид показывает процесс ремонта Laser X 88016, который не имеет работающих мигающих светодиодов при включении или использовании. Три светодиодных провода, припаянных к печатной плате этих лазерных пушек, могут легко отсоединяться, так как эти игрушки используются в напряженной конкуренции как между детьми, так и взрослыми. Осторожно: для выполнения этого ремонта необходимо уметь правильно использовать паяльник. Если вы не уверены в том, как правильно пользоваться паяльником, пожалуйста, обратитесь по следующей ссылке: Как паять и распаивать соединения. Этот гид продемонстрирует, как снова сделать светодиоды Laser X 88016 рабочими, а также как разобрать приемник, в котором находится печатная плата для светодиодов.

Шаг 1

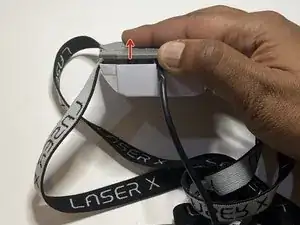

Используя отвертку Phillips #0, открутите один винт длиной 9.6 мм на дне лазерной пушки и снимите крышку аккумулятора.

Отвертка Phillips #0 будет использована для всех последующих извлечений винтов в этом гиде.

Уберите три аккумулятора типа AAA.

Шаг 2

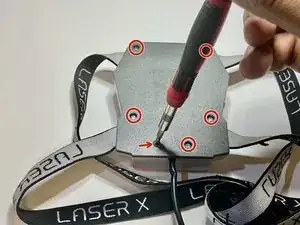

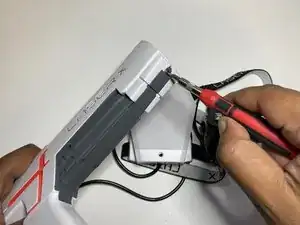

Используя отвертку Phillips #0, открутите шесть винтов длиной 9.6 мм, расположенных на задней стороне приемника, чтобы получить доступ к печатной плате.

Шаг 3

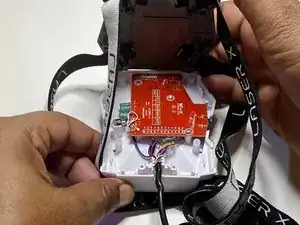

Уберите винт длиной 9.6 мм, фиксирующий печатную плату к передней крышке приемника, с помощью отвертки Phillips #0.

Шаг 4

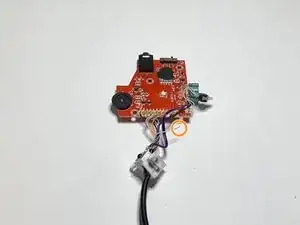

Определите светодиодные провода на печатной плате и выясните, где провода отсоединились или коротнули.

Шаг 5

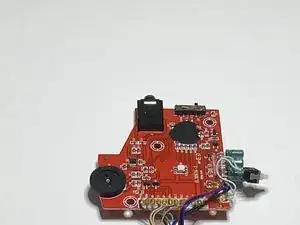

Светодиодные провода помечены как TX и TG.

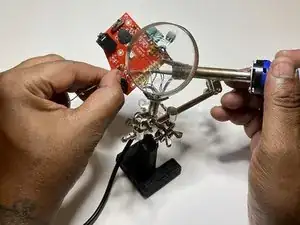

Используйте вспомогательную руку, чтобы удерживать печатную плату устойчивой во время пайки.

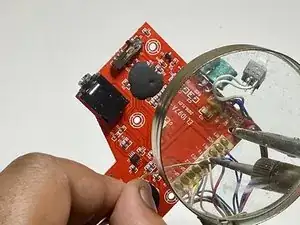

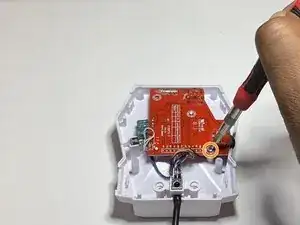

Припаяйте отсоединившийся провод к печатной плате (в этом случае, белый провод к узлу, помеченному как TX).

Осторожно: Никогда не касайтесь элемента или конца паяльника. Они очень горячие (около 400°C) и могут вызвать ожог. Всегда возвращайте паяльник на подставку, когда он не используется.

Шаг 6

Перевод руководства с ifixit.com
