Замена экрана интерактивного караоке-аппарата Little Tikes Tobi 2
Экран — важный компонент интерактивного караоке-аппарата Little Tikes Tobi 2, поскольку он выполняет несколько функций: отображает дружелюбное лицо устройства, пользовательский интерфейс и различные интерактивные игры. Экран служит основным визуальным средством связи, позволяя пользователям взаимодействовать с устройством. Это руководство может понадобиться, если экран вашего устройства завис.
Перед началом ремонта убедитесь, что караоке-аппарат выключен и батареи вынуты. Для этого ремонта требуется пайка. Это руководство будет полезно: Пайка/выпаивание соединений. Будьте осторожны при пайке: жало паяльника очень горячее и может обжечь. Также выполняйте пайку в хорошо проветриваемом помещении, чтобы избежать вдыхания токсичных паров.
Шаг 1
Используйте крестовую отвертку, чтобы выкрутить один винт, удерживающий крышку батарейного отсека.
Если винт не выходит сразу, используйте лопатку, чтобы аккуратно приподнять край батарейного отсека в утопленной области, продолжая при этом откручивать винт другой рукой.
С помощью лопатки осторожно снимите крышку отсека для батареек.
Шаг 2
Чтобы легко вынуть батарейку, нажмите большим пальцем со стороны плоского контакта вниз в направлении пружины и потяните батарейку наружу.
Удалите все четыре батареи.
Возьмите новую щелочную батарею AA и установите её в правильной ориентации. Вставьте сначала плоскую сторону батареи, направленную к пружине, затем нажмите выпуклую сторону вниз. Убедитесь, что вторая батарея установлена в противоположном направлении по отношению к первой. Продолжайте замену батарей, чередуя ориентацию.
Шаг 3
Используйте крестовую отвертку, чтобы выкрутить четыре винта с основания устройства.
Если винты не выходят, вы можете аккуратно приподнять их кончиком отвертки или выдавить с другой стороны после того, как они все ослабнут.
Снимите нижнюю часть караоке-аппарата.
Не разнимайте корпус грубо, так как он прикреплён к внутренним кабелям, которые могут быть повреждены в процессе.
Шаг 4
Используйте крестовую отвертку, чтобы выкрутить четыре винта изнутри белой основы.
Шаг 5
Используйте крестовую отвертку, чтобы выкрутить четыре винта из внешней чёрной пластиковой части корпуса.
С помощью лопатки разберите корпус.
Шаг 6

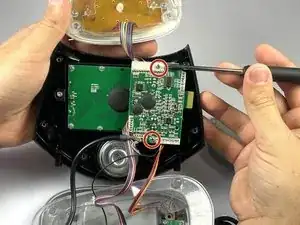

Используйте крестовую отвертку, чтобы выкрутить два винта, крепящие зелёную плату.
Шаг 7

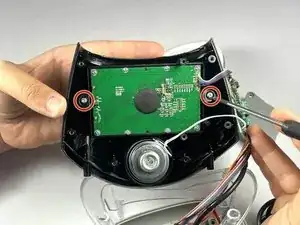

Снимите два крестовых винта, удерживающие экран на месте.
Шаг 8

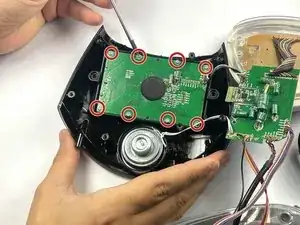

Удалите восемь крестовых винтов по краю задней части экрана.

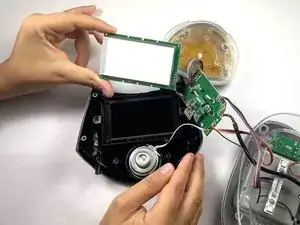

Снимите экран с корпуса.
Шаг 9

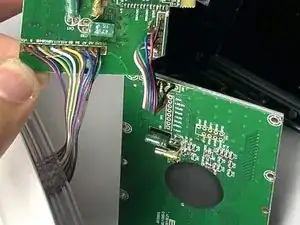

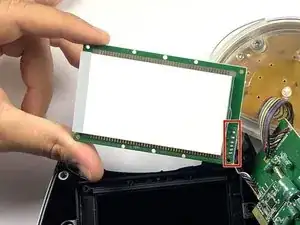

Переверните экран так, чтобы точки пайки были легко доступны, и выпаяйте провода от экрана, чтобы полностью отсоединить его от устройства.
Будьте осторожны при выпаивании и пайке: паяльник очень горячий и может обжечь.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке. Утилизируйте электронные отходы через переработчика с сертификатом R2 или e-Stewards.
