Замена пружины заряжания в игрушечном пистолете Koosh Vortex Tornado
Если ваш Koosh Vortex Tornado не стреляет так далеко, как вам хотелось бы, используйте это руководство, чтобы заменить пружину заряжания внутри игрушечного пистолета. Пружина заряжания используется в механизме выстрела: пружина взводится рукояткой взвода и освобождается курком, выталкивая снаряд с высокой скоростью.
Перед использованием этого руководства убедитесь, что у вас имеется запасная пружина. Жёсткость пружины выбираете вы. Можно заменить пружину на такую же, но новую, либо установить более сильную пружину для увеличения дальности стрельбы, но это может привести к повреждению игрушечного пистолета.
Шаг 1

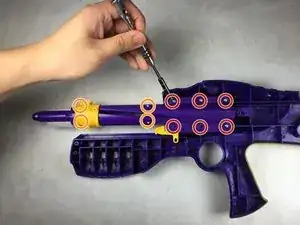

Отверните четырнадцать винтов Phillips #1 длиной 15 мм на боковой части корпуса.
Шаг 2
Разомкните половины корпуса игрушечного пистолета, чтобы открыть внутренности. Отложите левую половину в сторону (все внутренние компоненты находятся на правой половине).
Шаг 3
С помощью лопатки отсоедините пружину щитка ствола от правой половины пистолета. Одна сторона должна оставаться присоединённой к щитку ствола.
Шаг 4
Сдвиньте щиток ствола и направляющую щитка со ствола и отложите в сторону.
Шаг 5

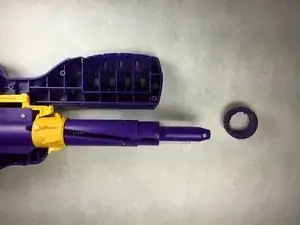

Снимите резиновое кольцо со ствола и отложите в сторону.
Шаг 6

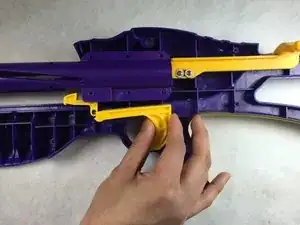

Поднимите жёлтый курок с его штифта и отложите в сторону.
Шаг 7

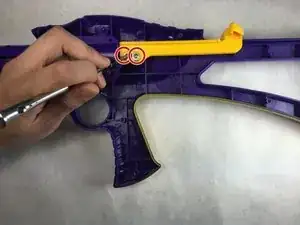

Используйте отвёртку Phillips #1, чтобы открутить два винта с шайбовой головкой длиной 12 мм, удерживающие жёлтый рычаг заряжания.
Шаг 8

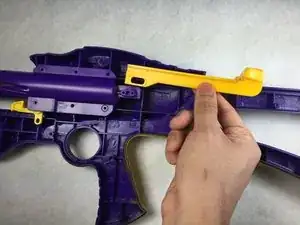

Поднимите жёлтый рычаг и отложите в сторону.
Шаг 9
Используйте отвёртку Phillips #1, чтобы открутить шесть винтов длиной 10 мм из центрального узла выстрела.
Используйте отвёртку Phillips #1, чтобы открутить четыре винта длиной 9 мм из центрального узла выстрела.
Шаг 10
Отведите в сторону кожух центрального узла выстрела (содержит пружину заряжания).
Шаг 11

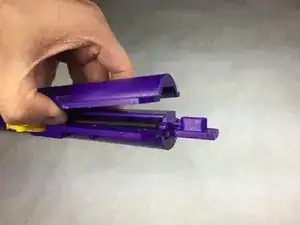

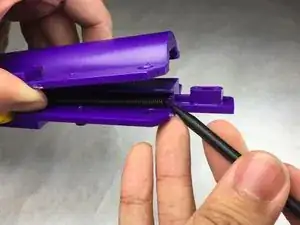

Откройте заднюю часть центрального узла выстрела, чтобы получить доступ к пружине заряжания. Удалите её и замените на выбранную пружину.
Две половины не могут быть полностью разделены из‑за штифта, который плотно удерживает жёлтый воротник вместе.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
