Снятие двигателя газонокосилки Honda HRS216K6 PKAA

Перед началом убедитесь, что двигатель выключен и остыл.

Возьмите пластиковый корпус на конце провода свечи зажигания и крепко потяните, чтобы отсоединить его.

Поверните топливный запорный клапан в положение "выключено", чтобы ограничить подачу топлива во время разборки.

Поверните запорный клапан по часовой стрелке так, чтобы рукоятка заняла вертикальное положение.

Сожмите пассатижами с длинными тонкими губками хомут шланга и отведите его в сторону от штуцера запорного клапана.

Остатки топлива могут вытечь из этого шланга. Будьте готовы собрать разлив.

Отсоедините топливопровод от запорного клапана.

Сожмите пассатижами две фиксирующие защёлки на защёлке троса тормоза.

Потяните, чтобы отщёлкнуть оплётку троса.

Отведите трос тормоза от двигателя.

Толкните трос в направлении к анкеру троса, чтобы дать ему достаточно свободного хода для снятия.

Снимите трос тормоза с двигателя.

Вытащите шнур ручного запуска из маленького отверстия в стойке рукояти и снимите его.

Снимите три гайки 10 мм, крепящие крышку вентилятора.

Снимите крышку вентилятора.

Топливный бак соединён с крышкой вентилятора. Они выйдут как единый узел.

Снимите гайку 19 мм, фиксирующую маховик и охлаждающий вентилятор на двигателе.

Снимите шайбу сверху охлаждающего вентилятора.

Снимите охлаждающий вентилятор.

Внимание: Маховик может в любой момент отслоиться на этом этапе и вылететь вместе со съёмником. Перед началом этого шага обязательно наденьте средства индивидуальной защиты.

Используйте универсальный съёмник, чтобы ослабить маховик, сидящий на конической посадке на конце коленчатого вала.

Прикрепите рычаги съёмника под отмеченными секциями «puller» на маховике.

Используйте гаечный ключ, чтобы аккуратно затянуть центральный винт съёмника и медленно ослабить маховик.

Это может потребовать значительных усилий.

Если маховик кажется застрявшим после приложенного большого усилия, используйте газовую горелку, чтобы постепенно нагреть место контакта маховика с коленчатым валом.

Маховик «выскочит» с коленчатого вала, когда ослабнет.

Снимите маховик.

Если маховик деформировался на предыдущем этапе, его необходимо заменить перед установкой.

При сборке убедитесь, что маховик совмещён с шпонкой маховика.

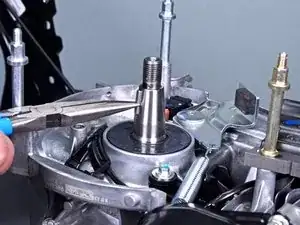

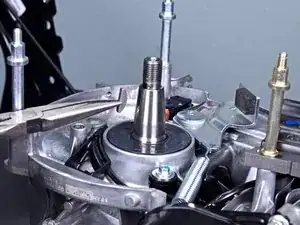

С помощью пассатижей с тонкими губками выньте шпонку маховика из её пазa на коленчатом вале.

При повторной установке убедитесь, что шпонка полностью посажена в паз. В противном случае маховик не установится правильно.

Ослабьте, но не снимайте, блестящий болт держателя ножа 14 мм.

Снимите два матовых болта 14 мм, фиксирующие нож к держателю ножа.

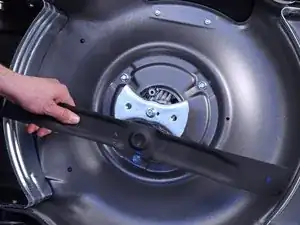

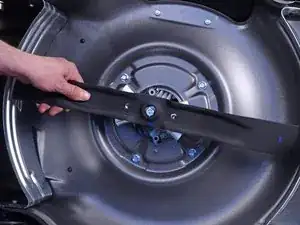

Снимите нож.

Если нож сильно изношен, в некоторых местах он может быть острым. В этом случае используйте перчатки при съёме.

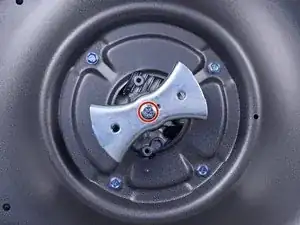

Полностью снимите болт 14 мм, фиксирующий держатель ножа на коленчатом вале.

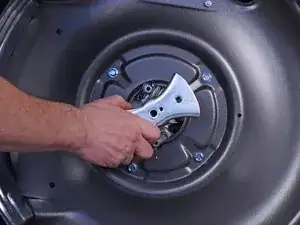

Снимите держатель ножа.

Если держатель трудно снять вручную, используйте монтировку для увеличения плеча рычага.

Держатель ножа выйдет вместе с соответствующей шпонкой вала.

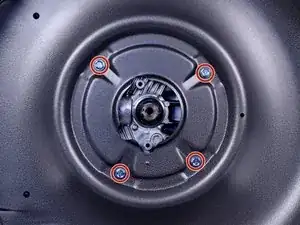

Снимите четыре болта длиной 12 мм, фиксирующие мотор к раме.

После снятия этих болтов двигатель может упасть с рамы газонокосилки. Если вы откручиваете болты при положении косилки на боку, возможно, потребуется помощь ещё одного человека для удержания мотора.

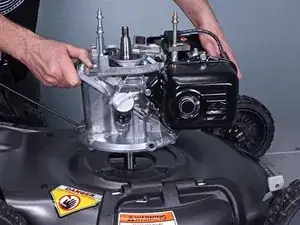

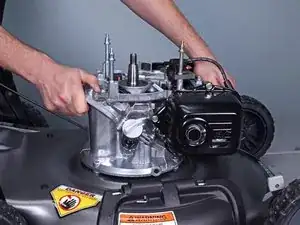

Поднимите двигатель с рамы газонокосилки и извлеките его.
