Замена аккумулятора Oral-B White Pro 1000
Руководство по замене аккумулятора для электрической зубной щётки Oral-B White Pro 1000 тип 3756 в связи с неисправным аккумулятором. В этом руководстве показана разборка электрической зубной щётки Oral-B White Pro 1000 тип 3756. При обращении с аккумулятором соблюдайте осторожность, чтобы не замкнуть положительный (+) и отрицательный (-) контакты. Для выполнения работ потребуется паяльный инструмент, достигающий высокой температуры. Обратитесь к этому полезному руководству за советами по пайке и выпаиванию.
Шаг 1
Снимите насадку щётки, потянув верхнюю часть от основания.
Шаг 2
Подденьте защитную крышку с торца корпуса щётки.
Снимите пружину.
Шаг 3
Нажмите на вал щётки, чтобы освободить внутренние компоненты щётки.
Достаньте внутренности через нижнюю часть корпуса щётки.
Шаг 4
Используйте плоскую отвертку, чтобы снять нажимную пластину кнопки питания.
Шаг 5
Выпаяйте провод катушки с платы управления.
Ознакомьтесь с этим полезным руководством по пайке и выпаиванию.
Сожмите и удалите катушку с платы управления.
Шаг 6
Выпаяйте мотор с платы управления.
Удалите плату управления и аккумулятор из корпуса внутренних частей щётки.
Шаг 7
Выпаяйте соединения аккумулятора с платой управления.
Снимите плату управления с держателя аккумулятора.
Шаг 8

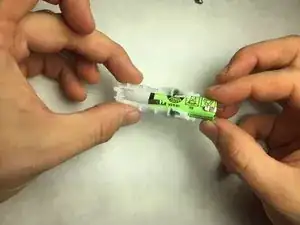

Тяните, чтобы выдвинуть аккумулятор из корпуса держателя.

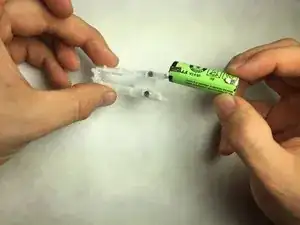

Удалите аккумулятор.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
