Замена маховика (flywheel) газонокосилки Honda HRS216K6 PKAA
В этом руководстве показано, как снять и заменить литой алюминиевый маховик на газонокосилке Honda HRS216K6.
Слейте топливо из топливного бака перед началом этой процедуры. Любое топливо, оставшееся в баке, выльется. Подготовьтесь к сбору пролитого топлива.
Возможно, потребуется газовая горелка, чтобы нагреть и ослабить маховик.
Шаг 1
Прежде чем начать, убедитесь, что двигатель выключен и остывший на ощупь.

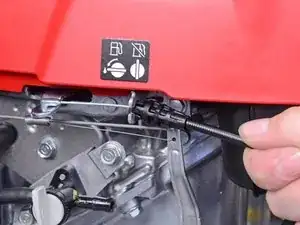

Возьмитесь за пластиковый разъем на конце высоковольтного провода и крепко потяните, чтобы отсоединить его.
Шаг 2

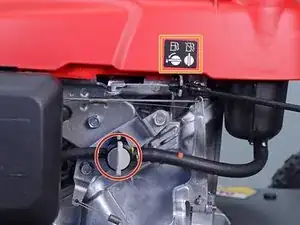

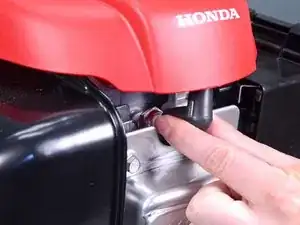

Поверните запорный клапан подачи топлива в положение «вкл. — выкл.», чтобы ограничить подачу топлива во время разборки.
Поверните запорный клапан подачи топлива по часовой стрелке так, чтобы ручка стала вертикальной.
Шаг 3

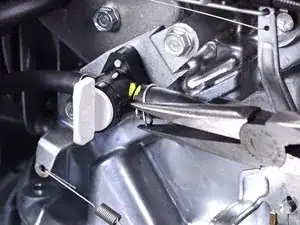

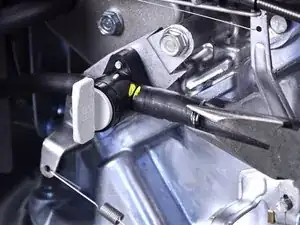

Используйте тонкогубцы, чтобы сжать и сдвинуть хомут шланга от фитинга запорного клапана.
Шаг 4
Из этого шланга может вытечь остаточное топливо. Подготовьтесь поймать пролитое топливо.

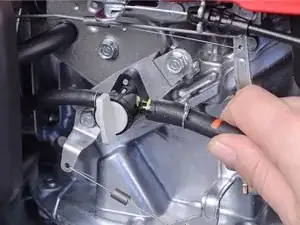

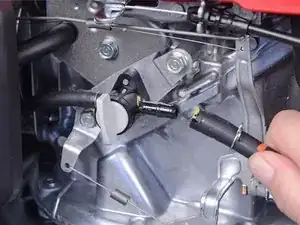

Отсоедините топливную магистраль от запорного клапана.
Шаг 5

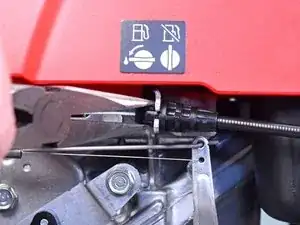

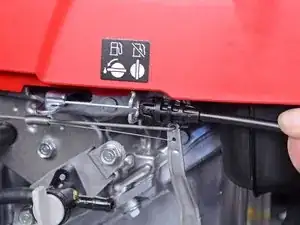

Используйте тонкогубцы, чтобы сжать две защёлки на фиксаторе троса ручного тормоза.
Шаг 6
Потяните, чтобы отщёлкнуть оплётку троса.

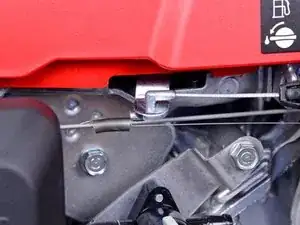

Отведите трос ручного тормоза от двигателя.
Шаг 7
Подвиньте трос к креплению, чтобы дать ему достаточно свободного хода для снятия.
Снимите трос ручного тормоза с двигателя.
Шаг 8

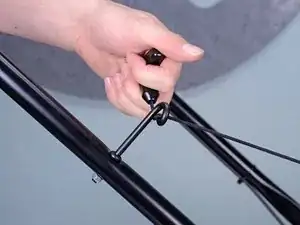

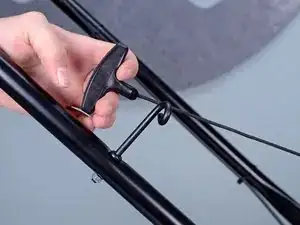

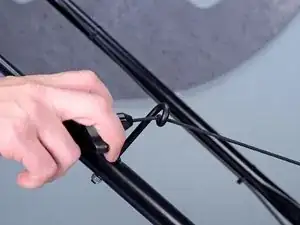

Вытащите стартерный шнур через небольшое отверстие в стойке рукояти и извлеките его.
Шаг 9

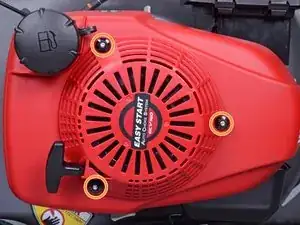

Снимите три гайки 10 мм, крепящие крышку вентилятора.
Шаг 10

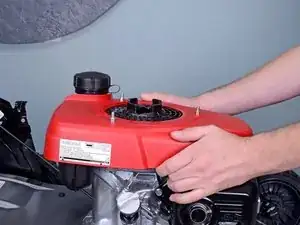

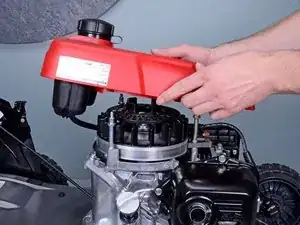

Снимите крышку вентилятора.
Топливный бак прикреплён к крышке вентилятора. Они обе выйдут как единое целое.
Шаг 11

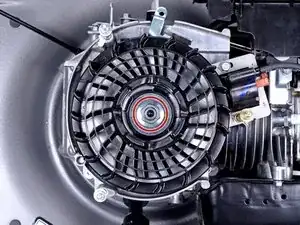

Снимите гайку 19 мм, крепящую маховик и крыльчатку охлаждения к двигателю.
Шаг 12

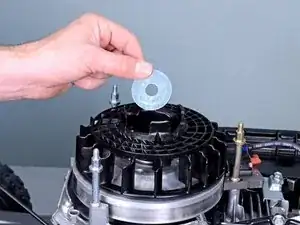

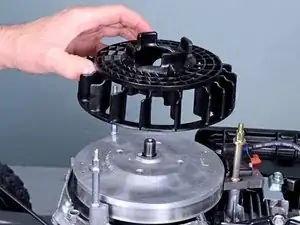

Снимите шайбу поверх крыльчатки охлаждения.
Снимите крыльчатку охлаждения.
Шаг 13
Предупреждение: Маховик может в любой момент оторваться на этом шаге и вылететь вместе с съёмником. Перед началом этого шага наденьте средства индивидуальной защиты.

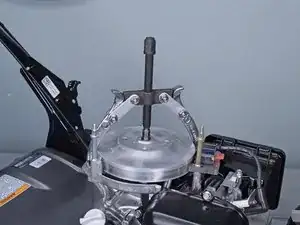

Используйте универсальный съёмник, чтобы ослабить маховик, сидящий на коническом натяге на конце коленчатого вала.

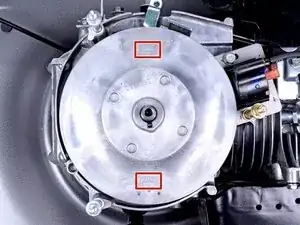

Прикрепите плечи съёмника под обозначенные секции «puller» на маховике.
Используйте гаечный ключ, чтобы медленно затягивать центр съёмника и ослаблять маховик.
Это может потребовать значительных усилий.
Если маховик кажется застрявшим после приложения значительного давления съёмником, нагрейте место контакта маховика с коленчатым валом газовой горелкой.
Маховик «щёлкнет» и слетит с вала, когда ослабнет.
Шаг 14

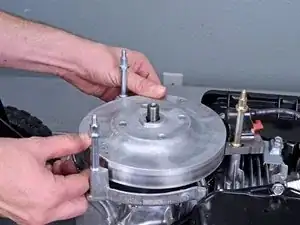

Снимите маховик.
Если маховик деформировался на предыдущем шаге, его необходимо заменить перед установкой.
При сборке убедитесь, что маховик выровнен по ключу маховика.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
