Замена материнской платы Oral-B White Pro 1000

Дом

Руководство по замене материнской платы зарядной электрической зубной щетки Oral-B White Pro 1000 из-за неисправности. Это руководство иллюстрирует разбор электрической зубной щетки Oral-B White Pro 1000. Будьте осторожны, чтобы не замкнуть положительные (+) и отрицательные (-) контакты при работе с батареей. Это руководство также требует использования паяльного инструмента, который достигает высоких температур. Ознакомьтесь с этим полезным руководством для получения некоторых замечательных советов по пайке и распайке.

Шаг 1

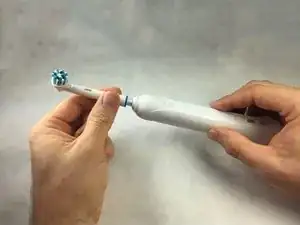

Снимите головку щетки, потянув верхнюю часть от основания.

Шаг 2

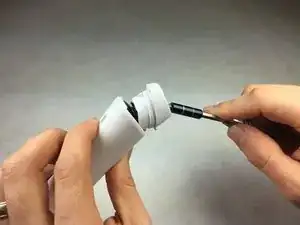

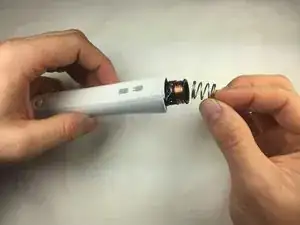

Подденьте и снимите крышку с конца корпуса щетки.

Уберите пружину.

Шаг 3

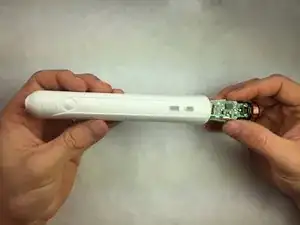

Нажмите на вал щетки, чтобы освободить внутренние части щетки.

Извлеките внутренности через нижнюю часть корпуса щетки.

Шаг 4

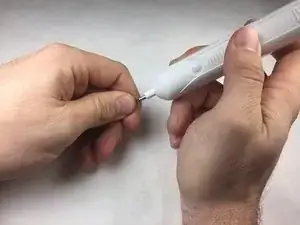

Используйте отвертку с плоским лезвием, чтобы снять пластину кнопки питания.

Шаг 5

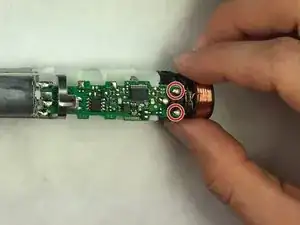

Отпаивайте проволоку катушки от материнской платы.

Посмотрите это полезное руководство для получения советов по пайке и распайке.

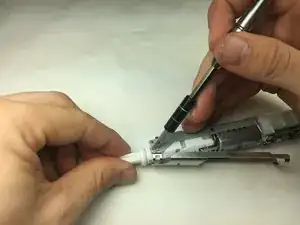

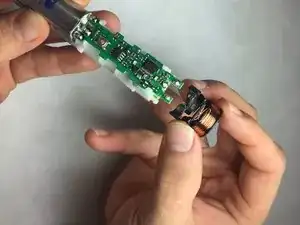

Сожмите и удалите катушку из материнской платы.

Шаг 6

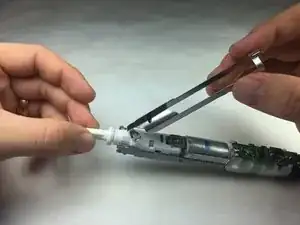

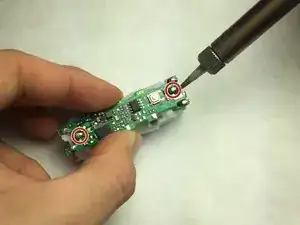

Отпаивайте мотор от материнской платы.

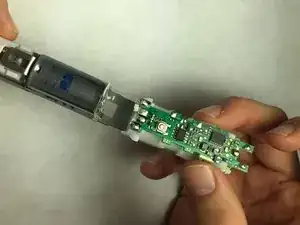

Удалите материнскую плату и батарею из корпуса внутренних частей щетки.

Шаг 7

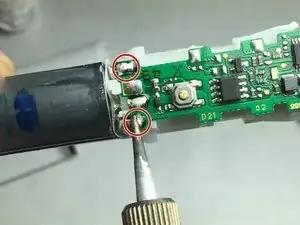

Отпаивайте подключения батареи от материнской платы.

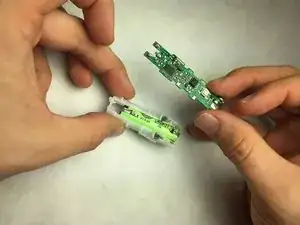

Удалите материнскую плату из держателя батареи.

Заключение

У

Перевод руководства с ifixit.com
