Замена никель-металлогидридной батареи Braun Oral-B Professional Care 9900 Triumph

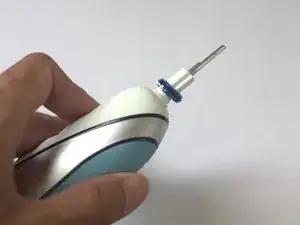

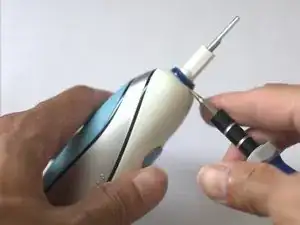

Снимите пластиковое кольцо, поддев его большой отвёрткой. Будьте осторожны, чтобы не повредить резиновую верхнюю часть рукоятки или само кольцо.

Чтобы снять основание рукоятки, вставьте треугольный выступ на зарядном устройстве в отверстие внизу и поверните по часовой стрелке, чтобы выкрутить и снять небольшой пластиковый винт.

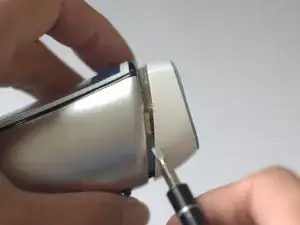

Можно использовать плоскую отвёртку, чтобы помочь отделить нижнюю часть

Не тяните за кольцо с проводом, так как провод может оторваться от печатной платы

Плоской отвёрткой медленно продвигайтесь вдоль корпуса. Аккуратно подтолкните оба пластиковых фиксатора к центру

Чтобы помочь извлечь внутреннюю часть, вставьте ещё одну отвёртку сюда и аккуратно потяните на себя, продолжая освобождать пластиковые фиксаторы

Будьте осторожны, не повредите провода — они очень хрупкие

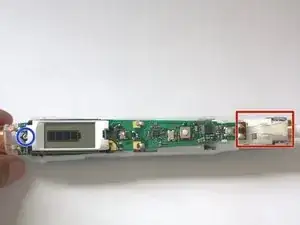

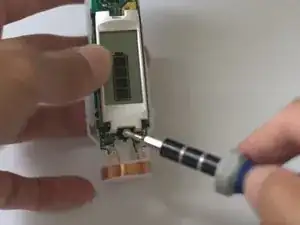

Используйте отвёртку T6, чтобы удалить винт

Также можно смазать шестерёнки

Оттяните пластиковый фиксатор и слегка приподнимите жидкокристаллический экран с обеих сторон, чтобы освободить его снизу

После того как вы освободите оба пластиковых фиксатора от платы, сдвиньте экран вверх. Экран выйдет из пазов сверху

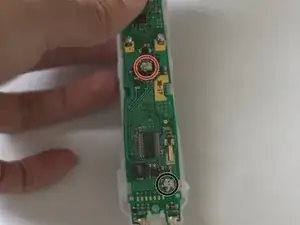

Это плюсовой контакт

Это минусовой контакт

Снимите пружину

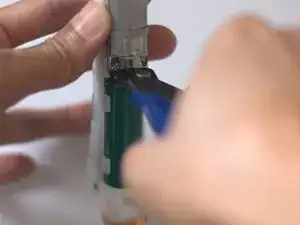

Отсоедините батарейный контакт от печатной платы

Убедитесь, что соблюдена полярность при установке новой батареи (см. шаг 6)

Возможно, потребуется подрезать контакт батареи

Припаяйте батарейный контакт к печатной плате
