Замена пикагарда Squier Stratocaster

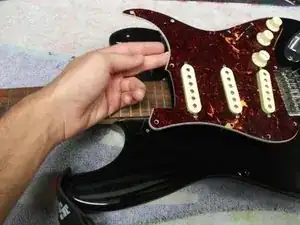

Вам надоело, как выглядит ваша гитара Stratocaster? Хотите выделить её среди других? Или ваш старый пикагард поцарапан, имеет сколы или покрыт остатками наклеек? Если это так, простая замена пикагарда решит все эти проблемы.
Пикагард — это пластиковая накладка на корпусе гитары, которая защищает лак от царапин при активной игре. Уникальная конструкция Stratocaster позволяет крепить звукосниматели и регуляторы на одном куске пластика, что делает его замену простой процедурой.
Стоимость пикагардов варьируется от $20 до $100 и выше в зависимости от материала. Рекомендуется обычный трёхслойный пластик, но дизайн и цвет — дело вкуса. Fender — хороший бренд, их продукция относительно доступна.
Для этого руководства я использовал Stratocaster Squier Affinity Series 1997 года и пикагард Fender «черепаший».
Шаг 1

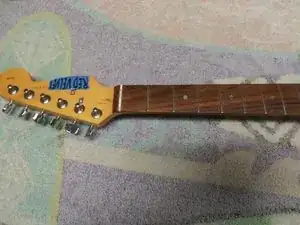

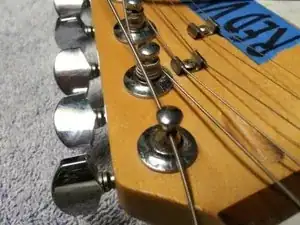

Снимите струны, ослабив колки на головке грифа, чтобы струны стали слабыми. Когда они ослабнут, вы сможете протянуть их через колки и отогнуть от гитары, чтобы они не мешали при работе.
Шаг 2

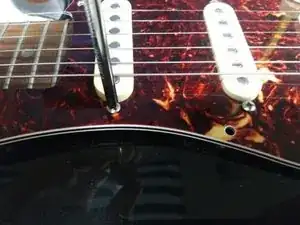

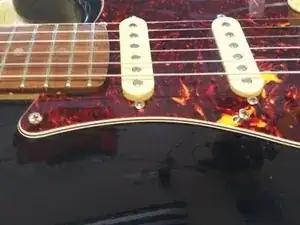

Отверткой с крестообразным шлицем выкрутите винты по внешнему краю пикагарда. После удаления всех винтов по краю пикагард ослабнет.

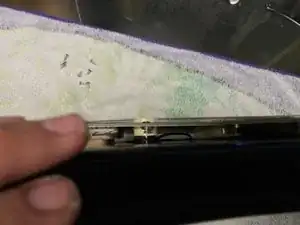

Будьте осторожны и не снимайте пикагард полностью, так как проводка всё ещё подключена к звукоснимателям, ручкам и переключателю.
Шаг 3

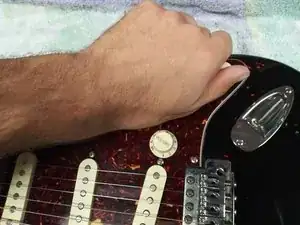

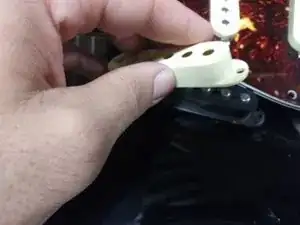

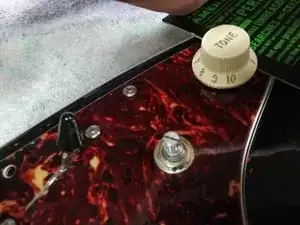

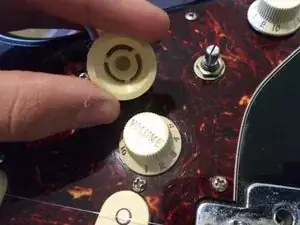

Когда пикагард ослаблен, но всё ещё в исходном положении, снимите ручки регуляторов с потенциометров. Это можно сделать, просто потянув их вверх от корпуса.
Если ручки не снимаются легко, используйте мягкий гибкий материал, например пластиковый пакет, ткань или кусок картона, чтобы поддеть ручку. Оберните материал вокруг ручки — так вы получите лучший захват и снизите риск повредить потенциометр.

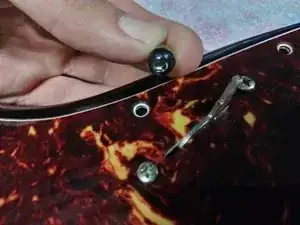

Снимите пластиковую крышку переключателя, потянув её вверх от корпуса так же, как ручки.
Шаг 4
Отверткой с крестообразным шлицем выкрутите два винта, удерживающие переключатель.

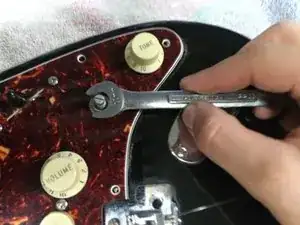

Гайковёртом или ключом на 11 мм отвинтите гайки сверху потенциометров. Держите нижнюю часть потенциометра, чтобы не порвать провода.
Шаг 5

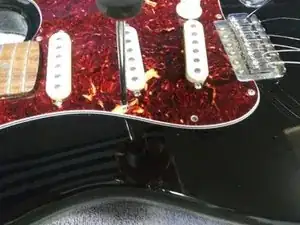

Наконец снимите звукосниматели со старого пикагарда, полностью ослабив их винтами крестовой отверткой.
Будьте осторожны, чтобы не потерять пружины — они зажаты между пикагардом и звукоснимателями.
Повторите для всех трёх звукоснимателей. Если в мостовой позиции у вашей гитары установлен хамбакер, процедура для него может отличаться.
Шаг 6
Соберите гитару, выполняя описанные шаги в обратном порядке.
В зависимости от конкретной модели Stratocaster, расположение отверстий на корпусе может не совпадать с пикагардом. В таком случае просверлите отверстия там, где это необходимо, чтобы установить винты по краю.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
