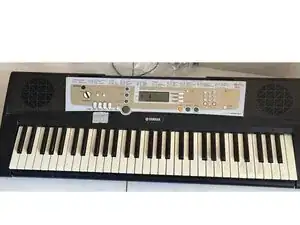

Замена резиновых контактов и операционного усилителя Yamaha PSR-R200

Внимание: несанкционированный ремонт такого рода запрещён компанией Yamaha.

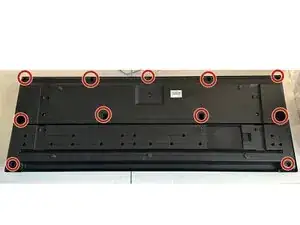

Открутите винты на задней крышке

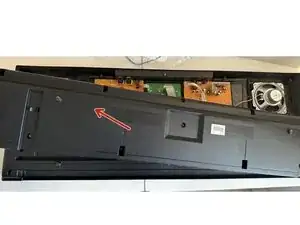

Теперь снимите половину корпуса, закрывающую секцию печатной платы

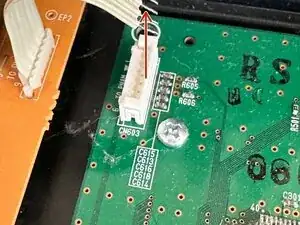

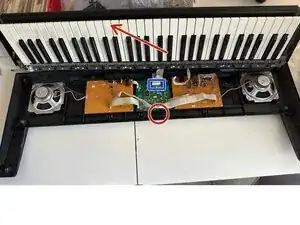

Открутите центральный винт (показан красным кругом) и выньте клавиатуру. Отсоедините синий разъём, НАЖАВ ВНУТРЬ на его сдвижную часть, не тяните вверх.

Разъёмы другой платы ЖК-дисплея (зелёной) следует приподнять, чтобы освободить провода.

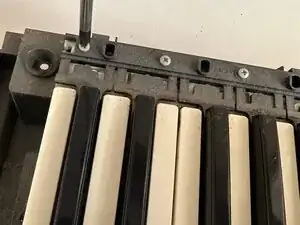

Открутите все винты секции клавиатуры

Нажмите на пластиковую часть, чтобы освободить верхний модуль клавиатуры от основной рамы

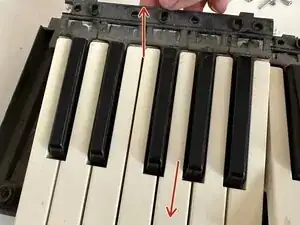

Поднимите эту часть вверх, затем сдвиньте её, чтобы освободить нижнюю часть.

Клавиатура плохо работает из‑за пыли и плохого состояния резиновых контактов. Снимите все винты (с белыми и чёрными шляпками), чтобы освободить плату.

После удаления резинок очистите плату, протерев слегка влажной тканью без растворителей. Старайтесь не мочить нижний войлок.

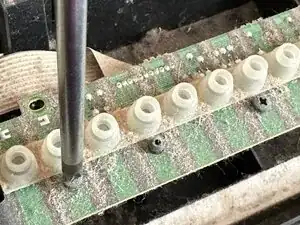

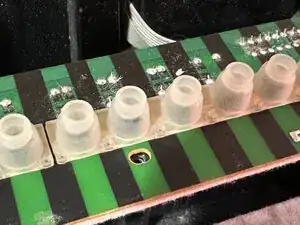

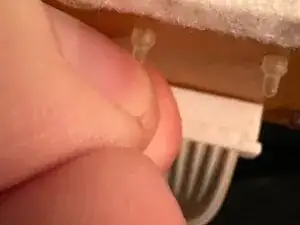

После очистки установите новые резиновые контакты, вытянув их пальцами с другой стороны или вдавив их внутрь тупой иглой с верхней части.

Проверьте клавиатуру, чтобы убедиться, что все клавиши работают и на контактных площадках не осталось пыли.

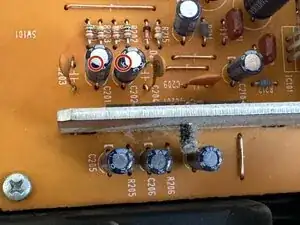

Источник шума неизвестен. Проверим основной выходной усилитель BA5417. Замкните входные конденсаторы левого и правого каналов (не питание) на землю. Шум исчез — это означает, что усилитель работает исправно и проблема где‑то в цепи перед ним.

Трассировка показала на операционный усилитель 4580 на плате ЖК-дисплея, который находится перед основным усилителем. Похоже, он генерирует шум.

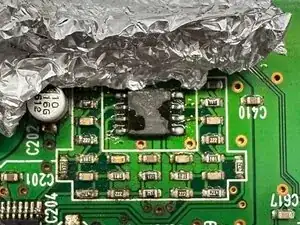

Перепаяйте этот интегральный усилитель горячим воздухом паяльной станции.

Шум в правом канале исчез.
