Lunii - Отсутствие звука на внутреннем динамике

Удалите 4 винта Torx 6, расположенные на задней части устройства.

Поскольку винты размещены внизу отверстия, вам понадобится особенно длинная битка или, ещё лучше, отвёртка.

Разделите две части корпуса, стараясь открыть корпус сверху, чтобы содержимое корпуса осталось на своих местах в каждой из половин.

Извлеките аккумулятор из его посадочного места.

Разъём необходимо снять очень аккуратно.

В зависимости от типа разъёма может потребоваться небольшое усилие.

Снимите регулятор громкости, потянув его наружу.

У ручки есть защёлка, которую необходимо вернуть в исходное положение при сборке.

Снимите селектор, потянув его вверх.

При сборке обратите внимание на небольшой штифт с одной стороны оси ручки, который должен совпасть с соответствующей частью на плате.

Плата легко выходит из корпуса, так как её не удерживают винты.

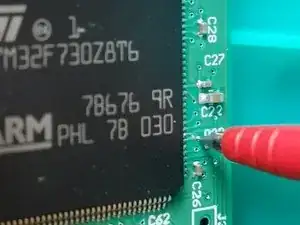

После восстановления оборванной дорожки между разъёмом и контактной площадкой слева от маркировки D6 проверьте сигнал на контактной площадке R38, рядом с процессором.

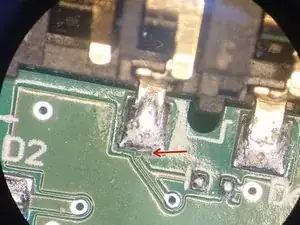

Повреждение дорожки может быть очень трудно заметить, как показано здесь.

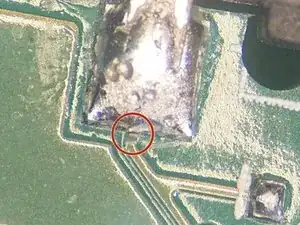

На первый взгляд соединение кажется работоспособным. Но при более тщательном осмотре дорожка обрывается прямо у контактной площадки.

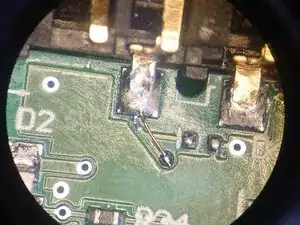

Идеально использовать кусочек провода для соединения разъёма с паяльной площадкой на другом конце дорожки.

Здесь показаны два примера ремонтов, эквивалентных по функции. Первый выполнен профессионалом с использованием его собственного оборудования.
