Ремонт аудиовыхода Lunii - My Story Factory v1

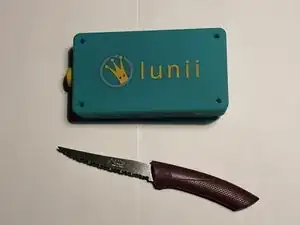

СТОП! Немедленно отложите этот кухонный нож! Даже если вы уже много что им открывали, это всё ещё не отвёртка!

Как мастеровой родитель, у вас наверняка где‑то в ящике есть настоящая отвёртка, но пока вы её не нашли, я покажу, как действовать.

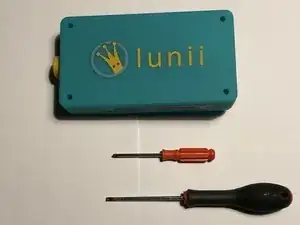

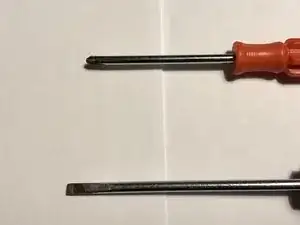

Для этого я буду использовать крестовую отвёртку PH2 (размер 2). Головка 3.5 подойдёт отлично — важно добраться до винта, не повредив корпус нашей Lunii.

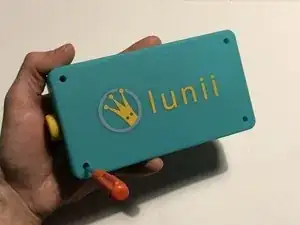

Поехали! Крепко держим Story Factory в одной руке, а другой отворачиваем четыре винта, которые видим.

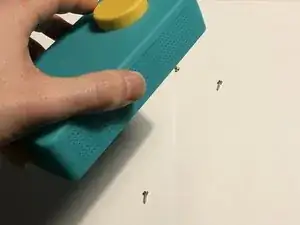

Убедитесь, что все четыре винта полностью выкручены, слегка наклонив Lunii — они выпадут сами.

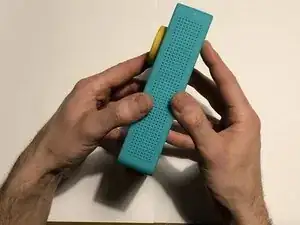

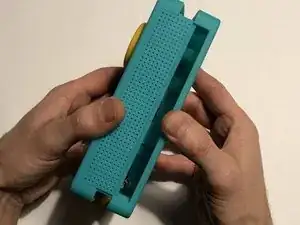

Затем выпрямите Lunii и возьмите по одному верхнему краю большим пальцем с каждой стороны.

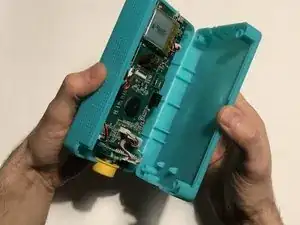

Аккуратно раздвигая пальцы, вы должны суметь открыть её без усилий.

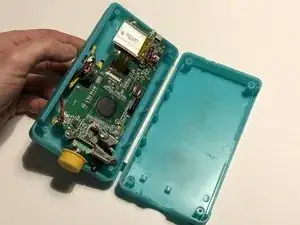

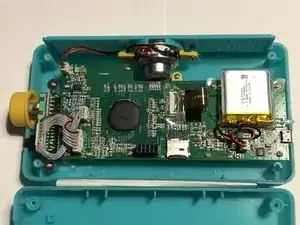

Ура — получилось! И небольшой интересный момент: клей под Lunii выполняет роль петли.

Следующий шаг: составим список типичных неисправностей и их решений!

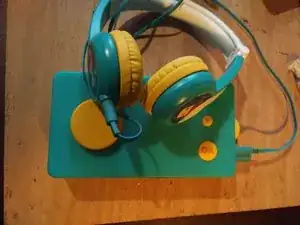

Если динамик не работает, попробуйте подключить наушники к аудиовыходу.

Подойдут любые наушники, не обязательно официальные наушники Lunii.

Если звука по‑прежнему нет, проблема находится до усилителя, и этот урок, вероятно, не поможет.

Если звук есть в наушниках, продолжайте расследование.

Отключите аккумулятор.

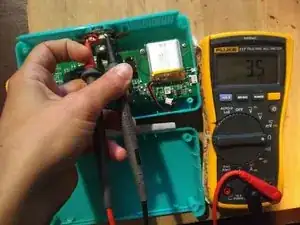

Измерьте сопротивление между клеммами динамика; оно должно быть около 3 Ом.

Если сопротивление слишком большое, вероятно, динамик повреждён.

Вращайте потенциометр до максимальной громкости.

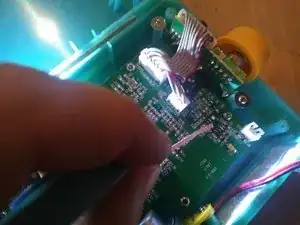

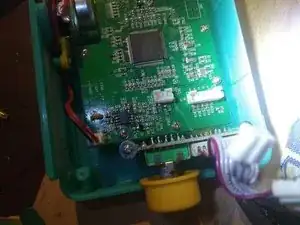

Мультиметром измерьте сопротивление между двумя контактами (вход аудио и выход аудио) внизу, как показано на фото.

Если сопротивление велико (порядка мегомов) или бесконечно, проблема в потенциометре и дочерней плате аудиоразъёма.

По возможности замените дочернюю плату.

Проблема может быть вызвана заблокированным контактом внутри аудиоразъёма, который можно разблокировать изопропиловым спиртом (см. форум для дополнительной информации).

Если сопротивление в норме, следующий шаг описывает хак для обхода проблемы.

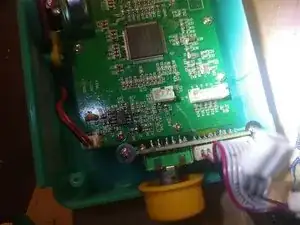

Вставьте сквозной резистор номиналом 1 кОм или близкий по значению в последние два контакта разъёма, как на картинке.

Подключите аккумулятор и проверьте звук и управление громкостью.

Если это решает проблему со звуком, припаяйте резистор на место.

В моём случае я использовал резистор 1 кОм в корпусе 0402, извлечённый с вышедшей из строя платы. Идеальный резистор был бы в формате 0805.

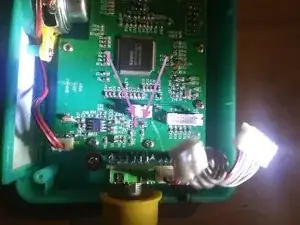

Припаяйте резистор между двумя областями, выделенными розовым на изображении.

При этом способе подключение наушников больше не будет автоматически отключать основной аудиовыход. Чтобы восстановить автопереключение, нужно отключить кабель динамика.

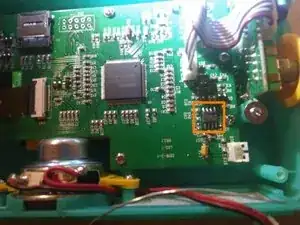

Выпаяйте усилитель, который на изображении выделен оранжевым.

Чтобы выпаять этот компонент только одним паяльником, запаяйте все пины с одной стороны припоем и нагрейте их паяльником. Как только припой расплавится, подденьте ту сторону компонента. Повторите приёмы с другой стороны, чтобы полностью удалить деталь.

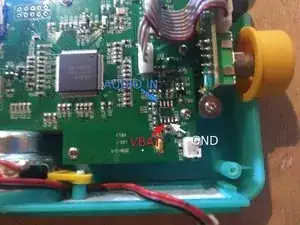

Подключите аккумулятор, включите потенциометр и измерьте напряжение между GND и VBAT. Оно должно совпадать с напряжением аккумулятора, от 3.7 до 4.2 В.

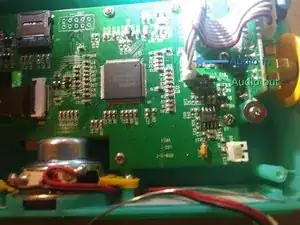

По возможности воспроизведите аудиофайл и с помощью осциллографа или мультиметра проверьте наличие сигнала на контактe аудиовхода, как указано синий стрелкой на картинке.

Закажите TI LM4871MX у вашего предпочтительного дистрибьютора электронных компонентов.

Очистите контакты и припаивайте новый компонент.
