Замена солнечной панели AcuRite 02032

Снимите крышку отсека для батареек, поднимая вверх.

Потяните за ленту, чтобы извлечь 2 щелочных батарейки AA.

После извлечения батареек можно безопасно продолжать работу.

Удалите четыре винта длиной 0,8 см, которые крепят нижнюю панель к устройству

Для доступа к трём из этих винтов нужен удлинённый отвёртка. Если вы используете набор отвёрток 64‑бит, можно удлинить отвёртку, вставив бит PH1 (Phillips размер 1) в шестигранный адаптер размера 4.

Аккуратно приподнимите верхнюю часть метеоцентра над основанием. При условии, что все винты удалены, она должна легко сниматься.

Снимите четыре винта длиной 0,8 см внутри корпуса рядом с вентилятором, используя бит J1.

Удалите три винта длиной 0,8 см внутри корпуса солнечной панели.

Осторожно выкрутите и потяните чёрную магнитную ось, пока она не снимется. Для облегчения снятия удерживайте чашки анемометра неподвижно.

Не прикладывайте чрезмерную силу к оси или чашкам анемометра. Лёгкое вращение или покачивание из стороны в сторону должно достаточно ослабить ее, чтобы ось легко снялась.

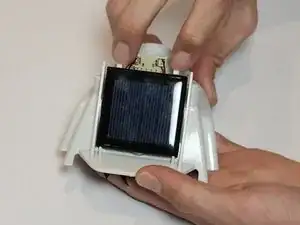

Осторожно раздвиньте две части корпуса солнечной панели.

Осторожно подтяните две защёлки, удерживающие солнечную панель.

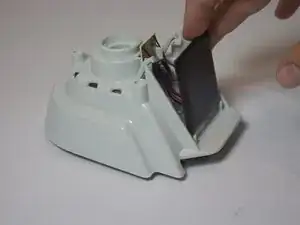

Аккуратно опустите солнечную панель вниз.

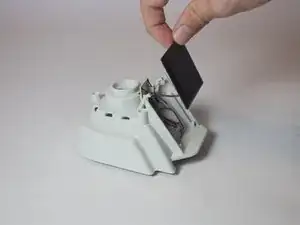

Осторожно извлеките солнечную панель.

Сильное тянущее усилие может повредить электронные компоненты внутри.

Установите панель в приспособление следующим образом.

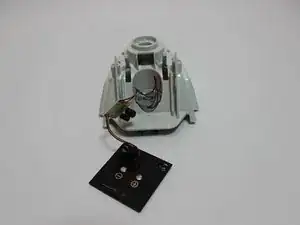

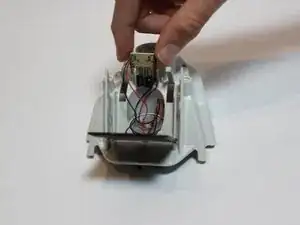

Осторожно поднимите печатную плату, к которой прикреплена солнечная панель, из её посадочного места.

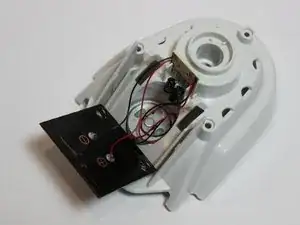

Растяните панель и плату, чтобы освободить больше места для работы.

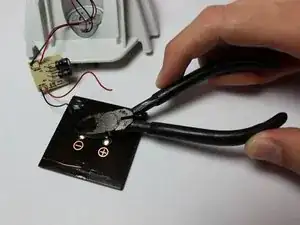

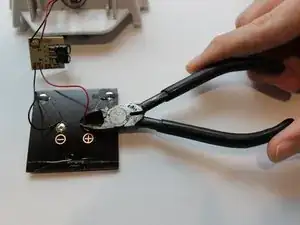

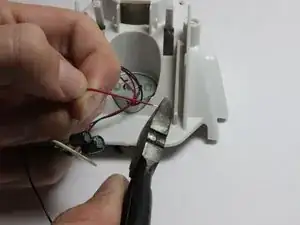

Перережьте первый провод, соединяющий старую солнечную панель.

Режьте как можно ближе к солнечной панели, чтобы облегчить присоединение новой панели.

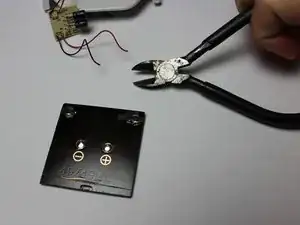

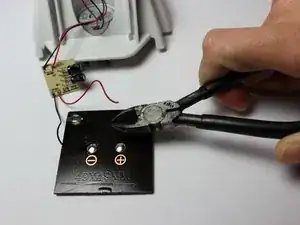

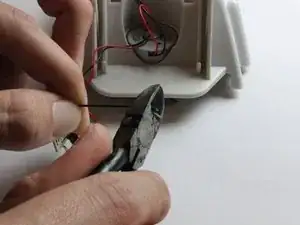

Перережьте второй провод аналогичным образом.

Режьте как можно ближе к солнечной панели, чтобы облегчить присоединение новой панели.

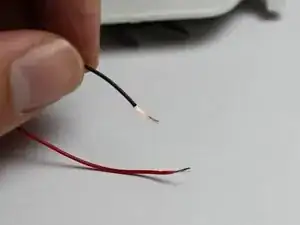

Снимите изоляцию с проводов, чтобы оголить медь.

Провода очень тонкие, поэтому следите, чтобы не перерезать их.

Не перепутывайте провода «+» и «-»

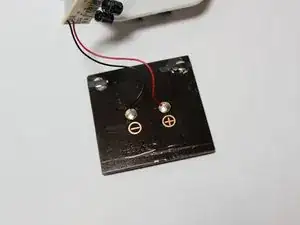

Красный провод — положительный (+), чёрный провод — отрицательный (−)

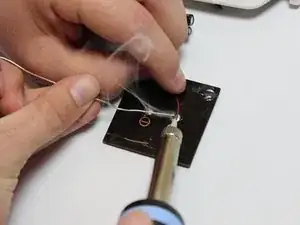

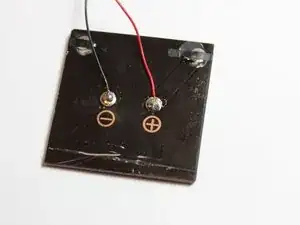

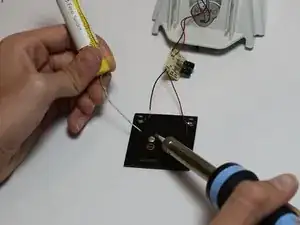

С помощью паяльника расплавьте припой, чтобы прикрепить провода к панели.

Для этого шага может потребоваться помощник.

Убедитесь, что концы проводов полностью покрыты припоем.

Пайка опасна: паяльник нагревается до высокой температуры для расплавления припоя.

Капающий с паяльника припой может вызвать серьёзные ожоги и возгорание одежды или поверхности стола.
