Замена плат задних кнопок DualSense Edge

Следуйте этому руководству, чтобы заменить платы задних кнопок в контроллере Sony DualSense Edge.

Если ваша кнопка LB или RB работает некорректно, возможно, потребуется заменить плату задней кнопки.

Шаг 1

Положите контроллер на рабочую поверхность джойстиками вниз.

Используйте лопатку для разборки или палец, чтобы сдвинуть вкладку Release влево. Передняя накладка должна упасть на стол.

Если передняя накладка не падает, убедитесь, что передней накладке есть куда упасть и вкладка Release сдвинута полностью влево.

Поднимите контроллер, оставив переднюю накладку на столе.

При сборке вставляйте переднюю накладку под углом так, чтобы верхние направляющие вошли первыми, затем опустите накладку на место и защёлкните её на контроллере.

Шаг 2

Переверните контроллер так, чтобы джойстики были направлены вверх.

Поднимите металлический рычажок, который удерживает джойстик на месте, пока джойстик немного не выйдет.

Вытяните джойстик из его гнезда.

Шаг 3

Повторите эту процедуру, чтобы снять второй джойстик.

Шаг 4

Задняя накладка удерживается хрупкими пластиковыми защёлками. Работайте медленно и аккуратно, чтобы не сломать защёлки.

Если вы установили кормовые лепестки задних кнопок, снимите их перед началом этого процесса.

Вставьте плоский край медиатора для вскрытия между чёрной частью задней накладки и верхней крышкой, рядом с рычажком джойстика.

Сдвиньте медиатор по направлению к нижней части рукояти, чтобы освободить защёлки.

Шаг 5

Проведите медиатором вокруг задней части контроллера и переверните контроллер так, чтобы кнопки оказались вниз.

Проведите медиатором по краю задней накладки, чтобы освободить защёлки.

Шаг 6

Проведите медиатором по краю накладки на другой рукояти.

После освобождения всех защёлок снимите накладку.

Если накладка кажется застрявшей, остановитесь и проверьте, не защёлнулись ли какие-либо фиксаторы снова, и освободите их медиатором, чтобы избежать повреждений.

Шаг 7

Кнопки L1 и R1 удерживаются двумя защёлками. Если освободилась только одна защёлка, переместите лопатку на другую сторону кнопки, чтобы освободить оставшуюся защёлку. Не продолжайте поддевать с одной стороны после освобождения защёлки, иначе вы рискуете сломать другую защёлку.

Вставьте плоский конец лопатки в зазор между кнопками L1 и L2.

С помощью лопатки подденьте кнопку L1 и извлеките её.

Кнопки в этой операции часто выскакивают. Вы можете прижать кнопку большим пальцем, чтобы этого избежать.

Повторите эту процедуру, чтобы снять кнопку R1.

Шаг 8

Снимите два винта длиной 6.4 мм за кнопками L1 и R1.

Используйте JIS‑отвертку J0 или официальную отвёртку iFixit Phillips PH0, которая совместима с JIS‑винтами. Использование отвёртки, отличной от официальной iFixit или JIS, может привести к сливыванию винтов.

Шаг 9

Поверните контроллер так, чтобы рукояти были направлены к вам.

Используйте наклонные пинцеты, чтобы поднять правый конец пружины планки разблокировки с белого штыря.

Пружина расположена под кнопкой RB.

Шаг 10

Используйте пинцет или пальцы, чтобы сдвинуть планку разблокировки влево.

Сдвиньте планку разблокировки в сторону от контроллера и снимите её.

Шаг 11

Снимите девять винтов, которые удерживают задний корпус:

Семь винтов длиной 6.4 мм

Два винта длиной 10.5 мм

Шаг 12

Вставьте острый кончик медиатора для вскрытия в зазор вдоль внешнего края одной из рукоятей контроллера, возле низа.

Шаг 13

Подденьте медиатором, чтобы отделить задний корпус от переднего, освобождая защёлки, которые их удерживают.

Продолжайте поддевать по краю контроллера, пока одна сторона не отделится.

Шаг 14

Повторите этот процесс, чтобы отделить другую сторону заднего корпуса.

Шаг 15

Если в какой‑то момент корпус кажется застрявшим, остановитесь и проверьте, не защёлкнулись ли какие‑то фиксаторы; освободите их лопаткой для открытия, чтобы не повредить.

Держите основную часть контроллера одной рукой.

Поднимите заднюю крышку другой рукой. Она должна подняться под углом.

Надавив слегка в направлении кнопок L и R, снимите заднюю крышку с контроллера и уберите её.

При сборке убедитесь, что пластиковые накладки для регулировочных ползунков механизма адаптивного триггера правильно установлены поверх ползунков.

Шаг 16

В задней крышке находятся две маленькие пластиковые накладки для регулировочных ползунков механизма адаптивного триггера. Они могли отстать при снятии. Установите их обратно в заднюю крышку сейчас, чтобы не потерять.

Используйте пинцет или пальцы, чтобы поднять накладку с контроллера.

Просуньте плоский конец накладки под пластиковую защёлку в задней крышке.

Убедитесь, что накладка установлена так, чтобы свободно двигаться в своей канавке. Кромка с вырезом должна быть обращена к центру контроллера.

Если накладка была деформирована при снятии или сборке задней крышки, примените небольшое количество тепла фёном, чтобы вернуть ей первоначальную форму.

При сборке вы можете использовать небольшой кусочек малярной ленты с внешней стороны задней крышки, чтобы зафиксировать накладки на месте.

Шаг 17

Если аккумулятор вздулся или имеет любую деформацию, примите соответствующие меры предосторожности.

Поднимите аккумулятор и сдвиньте его вправо, чтобы сделать доступным разъём под аккумулятором.

Шаг 18

Используйте плоский конец лопатки, чтобы поддеть низкопрофильный разъём.

Подденьте только сам разъём. Не поддёргивайте провода — это может их повредить.

Удалите аккумулятор.

Шаг 19

Инструкции относятся к задней кнопке RB, которая находится слева от Вас. Инструкции для задней кнопки LB идентичны.

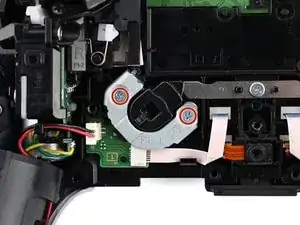

Держите переключатель задней кнопки в нажатом положении и выкрутите два винта длиной 6.4 мм, закрепляющие кронштейн задней кнопки.

Шаг 20

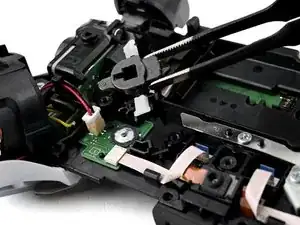

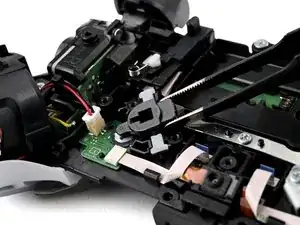

Держите переключатель задней кнопки в нажатом положении и с помощью пинцета или пальцев подденьте и снимите кронштейн задней кнопки.

Шаг 21

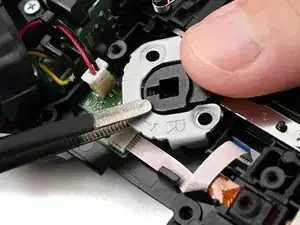

Используйте пинцет или пальцы, чтобы поднять и снять переключатель задней кнопки, аккуратно следя за тем, чтобы не потерять пластиковые накладки по бокам переключателя.

При сборке убедитесь, что белые пластиковые накладки установлены, полностью посажены и ориентированы правильно.

Шаг 22

Инструкции относятся к плате задней кнопки RB, которая находится слева от Вас. Инструкции для платы задней кнопки LB идентичны.

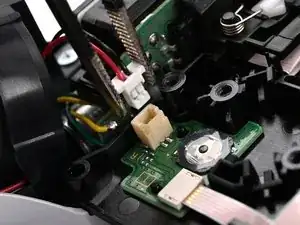

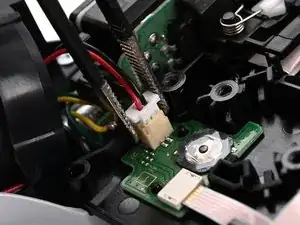

Используйте пинцет, чтобы отсоединить кабель двигателя вибрации от платы задней кнопки, поддев JST‑разъём и вынув его из разъёма.

Тяните только за разъём. Тяга за провода может их оборвать.

Шаг 23

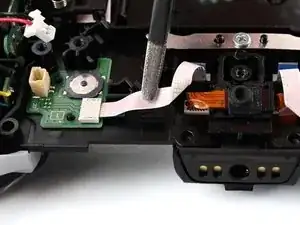

Используйте пинцет, чтобы вывести ленточный кабель задней кнопки из пластикового зажима.

Шаг 24

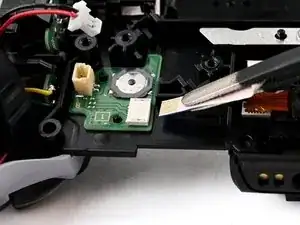

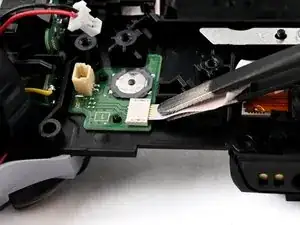

Используйте пинцет, чтобы отсоединить ленточный кабель платы задней кнопки, захватив голубой язычок и потянув его от платы задней кнопки.

Шаг 25

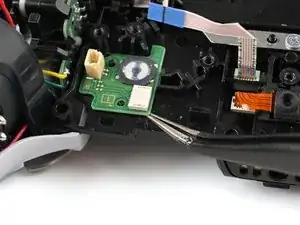

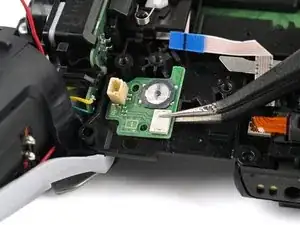

Вставьте пару изогнутых пинцетов под нижний внутренний угол платы задней кнопки.

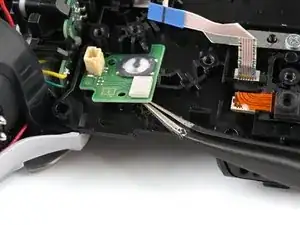

Используйте пинцет, чтобы поддеть плату задней кнопки вверх, пока она не оторвётся от клея под ней.

Шаг 26

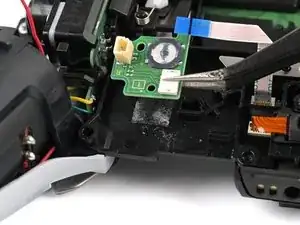

Используйте пинцет или пальцы, чтобы поднять и снять плату задней кнопки.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Отнесите электронные отходы в переработку, сертифицированную по стандарту R2 или e‑Stewards.

Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.

Перевод руководства с ifixit.com
