Замена бамперов и пружин CRKD NEO S CK24NS

Консоли

Если бамперы и/или пружины на вашем контроллере CRKD NEO S CK24NS не реагируют или функционируют некорректно, воспользуйтесь этим руководством для их замены.

Со временем под бамперами может накапливаться грязь или осадок, что приводит к их неработоспособности. Используйте ватную палочку, слегка смоченную изопропиловым спиртом, чтобы очистить края и зазоры бампера. Позвольте спирту естественным образом испариться перед тем, как снова протестировать триггеры. Если они по-прежнему не работают, следуйте этому руководству, чтобы разобрать контроллер и заменить неисправные бамперы и/или пружины на новые.

Убедитесь, что контроллер выключен и отключен от любых источников питания перед началом ремонта.

Шаг 1

Переверните контроллер CRKD NEO S CK24NS верхней частью вниз так, чтобы кнопки были обращены вниз.

Шаг 2

Используя шестигранную отвертку 1.5 мм, открутите восемь винтов 1.5 мм с задней панели контроллера.

Обережно снимите заднюю панель и отложите её в сторону.

Шаг 3

Снимите четыре винта 2.5 мм, удерживающие материнскую плату, с помощью отвертки Phillips #0.

С помощью пинцета извлеките белые пластиковые детали, соединенные с материнской платой.

Обережно поднимите материнскую плату и отложите её в сторону.

Если маленькая красная пластиковая деталь рядом с аудиоразъемом выпадет, не беспокойтесь. Вы можете вернуть её на место durante сборки.

Шаг 4

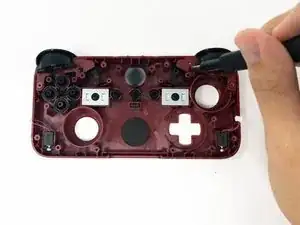

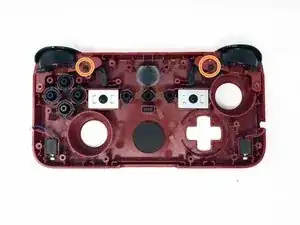

Снимите два винта 2.5 мм Phillips #0 и сохраните их для последующей сборки.

Винт для левого триггера будет справа.

Винт для правого триггера будет слева.

Шаг 5

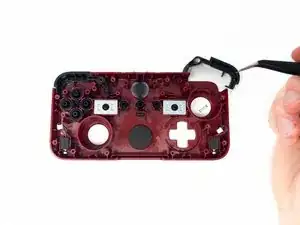

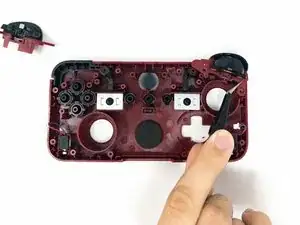

С помощью пинцета осторожно извлеките детали триггера ZL и/или ZR.

Шаг 6

Замена бамперов и пружин CRKD NEO S CK24NSПеревод руководства с ifixit.com
