Замена нижнего экрана Nintendo DS Lite

Это руководство было обновлено сотрудниками iFixit! Прочитайте новое официальное руководство здесь.

В этом руководстве показано, как снять нижний экран.

Шаг 1

Положите устройство нижней частью вверх и найдите отсек для батареи.

Найдите винт с крестовой шляпкой, крепящий крышку батарейного отсека в нижнем правом углу устройства.

Ослабьте винт настолько, чтобы можно было снять крышку батарейного отсека, но оставьте винт в крышке для обратной сборки.

Используйте только крестовую отвертку для снятия винта.

Шаг 2

Медленно снимите крышку батарейного отсека с помощью инструмента для открытия iFixit.

Снимайте крышку осторожно, чтобы не потерять крестовой винт в крышке. Он понадобится при обратной сборке.

Шаг 3

Используйте инструмент для открытия iFixit, чтобы аккуратно выдеть батарею из корпуса.

После удаления старой батареи замените её новой, ориентируя в том же направлении, как при открытии крышки.

В некоторых устройствах батарею можно вынуть, просто перевернув DS и позволяя батарее выпасть в руку.

Шаг 4

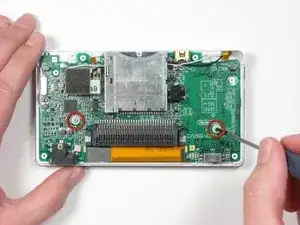

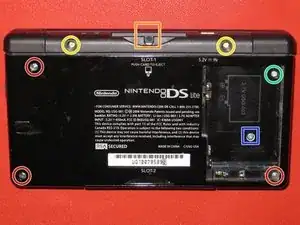

Снимите следующие семь винтов, которые закрепляют нижний корпус на DS Lite:

Три серебристых винта с трёхзубой головкой (длина 5 мм)

Один чёрный винт с трёхзубой головкой (4 мм)

Два золотистых винта с крестовой шляпкой (4 мм)

Один серебристый винт с крестовой шляпкой (3 мм)

Не снимайте серебристый крестовой винт (3 мм) в отсеке для батареи пока. Он удерживает основную плату на месте.

Шаг 5

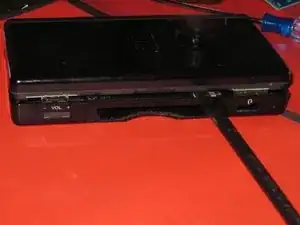

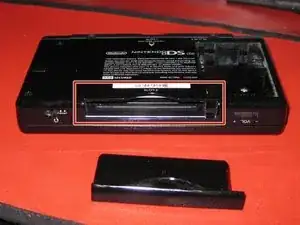

На переднем крае Nintendo DS между разъёмом для наушников и регулятором громкости извлеките пластмассовую вставку (или картридж) из нижнего слота (Слот 2).

Шаг 6

Переверните устройство так, чтобы оно оказалось в нормальном положении.

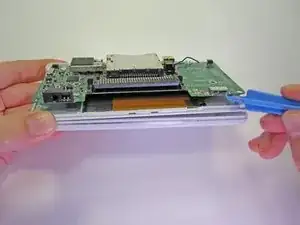

Используйте лопатку, чтобы поддеть зазор между нижним корпусом и передней панелью. Обходите по всему периметру корпуса, пока панель не освободится.

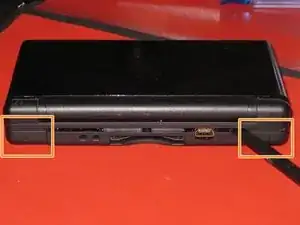

Избегайте касания кнопок L и R, так как они легко отсоединяются и их трудно установить обратно. Держите нижний корпус плоско на рабочем столе, чтобы зафиксировать кнопки плеча на месте.

Шаг 7

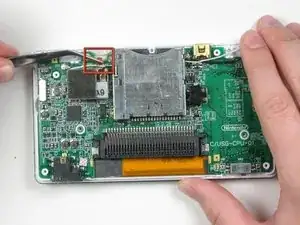

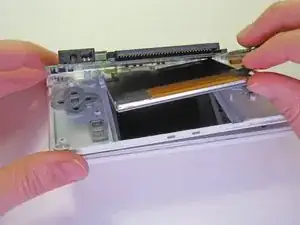

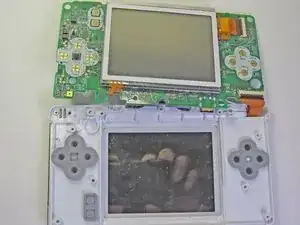

Аккуратно разъедините две части руками.

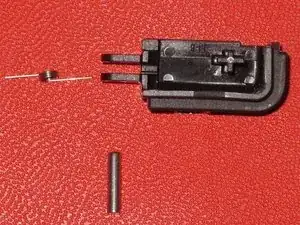

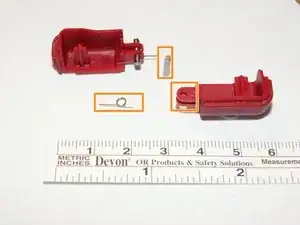

Две кнопки плеча состоят из трёх частей — пластиковой кнопки, штифта и пружины. Если они случайно выпадут во время работы, изучите изображение и убедитесь, что пружина установлена в правильное положение.

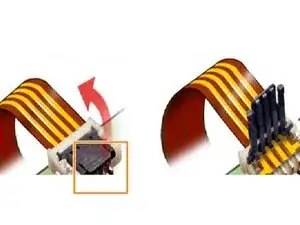

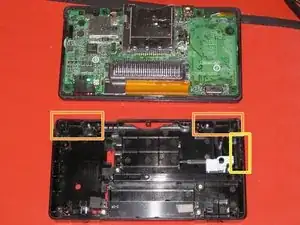

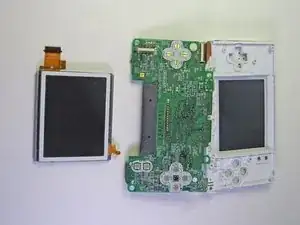

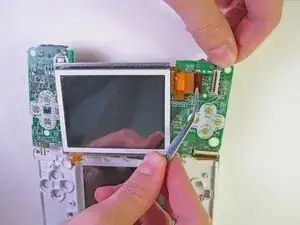

При обратной сборке крышки убедитесь, что накладки переключателя питания и регулятора громкости на нижнем корпусе совмещены с переключателями на плате, чтобы избежать поломки.
