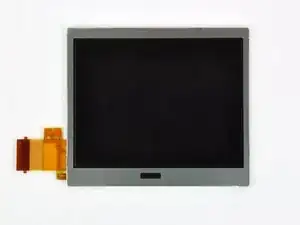

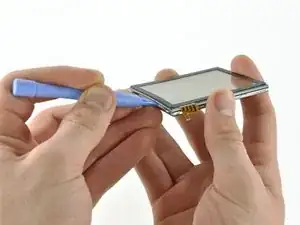

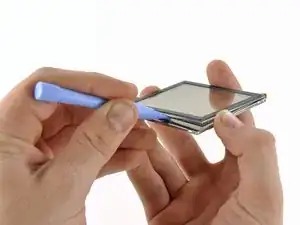

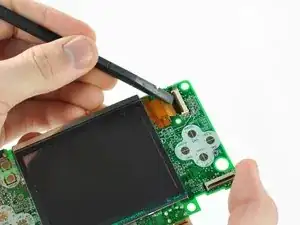

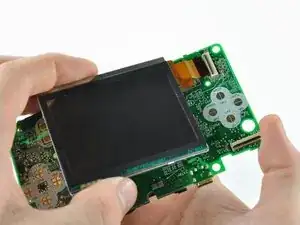

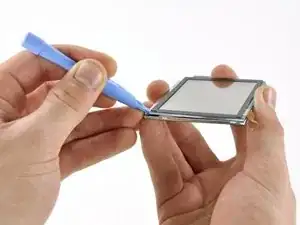

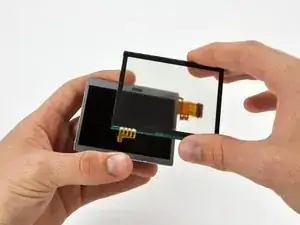

Замена нижнего ЖК-дисплея (LCD) Nintendo DS Lite

Отверните винт с крестообразным шлицем, фиксирующий крышку батарейного отсека к нижней части корпуса.

Винт остается закреплённым за крышкой батарейного отсека.

Подденьте крышку батарейного отсека лопаткой или ногтем и поднимите, чтобы извлечь её из нижней части корпуса.

Подденьте край лопатки между боковой стороной батареи и корпусом нижней части и поднимите, чтобы освободить батарею.

Извлеките батарею из DS Lite.

Используйте наконечник лопатки, чтобы снять обе резиновые ножки с DS Lite.

Удалите следующие винты, крепящие нижнюю часть корпуса к остальной части DS Lite:

Два золотых крестообразных винта 4,3 мм

Один чёрный винт с трёхгранным шлицем 3,9 мм

Один серебристый крестообразный винт 3,3 мм

Три серебристых винта с трёхгранным шлицем 5,5 мм

Перед продолжением снимите крышку слота для игровых картриджей.

Вставьте край лопатки между нижней и верхней частями корпуса в правом верхнем углу DS Lite.

Осторожно проведите лопаткой вдоль правого края DS Lite, создавая зазор.

Продолжайте вести лопатку по задней стороне DS Lite, пока большая часть нижней части корпуса не отделится от верхней.

Поднимите нижнюю часть корпуса и отведите её от остальной части DS Lite.

Тяните осторожно. Некоторые экземпляры закреплены клеем, и чрезмерное усилие может повредить выключатель питания.

При повторной сборке убедитесь, что выключатель питания и ползунки громкости правильно выровнены с переключателями на материнской плате.

Поднимите обе курковые кнопки и извлеките их из DS Lite.

Курковые кнопки удерживаются очень свободно маленькими металлическими штифтами и пружинами. Не потеряйте эти детали.

Второе изображение показывает правильную конфигурацию узла курков для целей повторной сборки.

Используйте плоскую кромку лопатки, чтобы выжать разъём антенны Wi‑Fi вертикально вверх из его гнезда на плате Wi‑Fi.

Используйте плоскую кромку лопатки, чтобы выжать разъём платы Wi‑Fi вертикально вверх из его гнезда на материнской плате.

Используйте плоскую кромку лопатки, чтобы отделить правый край платы Wi‑Fi от материнской платы.

Плата Wi‑Fi приклеена к материнской плате слоем клея.

Извлеките плату Wi‑Fi из DS Lite.

Используйте плоскую кромку лопатки, чтобы выжать разъём микрофона вертикально вверх из его гнезда на материнской плате.

На следующих шагах необходимо провести антенный кабель между считывателем игровых картриджей и материнской платой. Тяните медленно и остановитесь при появлении сопротивления, чтобы не повредить кабель или материнскую плату.

Уложите антенный кабель так, чтобы его разъём был направлен вверх и от материнской платы, используя лопатку, чтобы слегка прижать кабель в зазоре между микросхемами на материнской плате.

Медленно и осторожно тяните антенный кабель, пока разъём кабеля не окажется под считывателем игровых картриджей DS Lite.

Продолжайте тянуть кабель, пока разъём не выйдет из-под считывателя картриджей с правой стороны.

При повторной сборке, если кабель трудно протолкнуть обратно под считыватель картриджей или он загибается, попробуйте сначала продеть нитку; затем привяжите нитку к одному концу разъёма кабеля и потяните её, направляя кабель мимо препятствий.

Используйте ноготь или край лопатки, чтобы аккуратно отогнуть фиксирующую защёлку шлейфа сенсорного экрана вверх.

Убедитесь, что вы поднимаете фиксирующую защёлку, **не** сам разъём.

Используйте наконечник лопатки, чтобы вытащить шлейф сенсорного экрана прямо из его разъёма.

Не поднимайте защёлку более чем на 90 градусов, иначе она отломается.

Удалите два крестообразных винта 3,4 мм, крепящих материнскую плату к верхней части корпуса.

Откройте дисплей настолько, чтобы вы могли пальцем поджать передний край материнской платы и отвести его вверх и от верхней части корпуса.

Не пытайтесь полностью извлечь материнскую плату, поскольку она всё ещё соединена с верхним дисплеем с помощью шлейфа верхнего ЖК-дисплея.
