Замена D-кнопки на беспроводном руле Xbox 360

Положите контроллер на спину и нажмите кнопку «eject», чтобы открыть отсек батареек в нижней части контроллера.

Извлеките две батарейки АА.

Извлеките отсек батареек из контроллера и отложите его в сторону.

Не тяните и не нагружайте провода при извлечении.

Используйте прецизионные пинцеты, чтобы вытащить красный и чёрный провода, подключённые к белой колодке на нижней стороне платы.

Удалите голографическую наклейку Microsoft с помощью прецизионных пинцетов, чтобы открыть доступ к маленькому винту.

Используйте отвёртку Torx T6, чтобы выкрутить винт длиной 1,5 мм.

Вставьте лопатку и подденьте в этих трёх местах, чтобы отделить среднюю крышку.

Снимите среднюю часть крышки, чтобы открыть доступ к трём винтам.

Используйте отвёртку Torx T8, чтобы выкрутить три винта длиной 2,3 мм.

Снимите крышку.

Выкрутите два винта длиной 90 мм с помощью отвёртки Torx T8.

Поднимите серебристую среднюю часть и снимите её.

Используйте лопатку, чтобы снять серебристый штырёк.

Лопаткой захватите металлическую пружину и медленно потяните вверх, чтобы снять её.

Используйте лопатку, чтобы извлечь кнопку выброса.

Выкрутите винт, удерживающий кнопку выброса, с помощью отвёртки Torx T8.

Этот шаг очень сложный и может потребовать помощи третьей руки.

Разъедините две половинки в нижней части, чтобы отсоединить два фиксатора, удерживающих переднюю и заднюю панели вместе.

Начните с одной стороны контроллера (левой или правой).

Переместите лопатку к концу рукояток и подденьте, чтобы разъединить две половинки. Повторите то же самое с противоположной стороны.

Белые круглые заглушки в верхней части контроллера легко снимаются при слабом усилии.

Разъедините переднюю и заднюю панели, чтобы отделить их и открыть доступ к внутренней части контроллера.

Используйте прецизионные пинцеты, чтобы снять красный и чёрный провода, подключённые к плате.

После отключения проводов вибромоторы легко извлекаются из контроллера.

Используйте отвёртку Torx T6, чтобы выкрутить четыре винта длиной 2,3 мм.

Поднимите чёрную фиксирующую скобу на разъёме ZIF, чтобы отключить шлейф.

Поднимите и извлеките кнопку курка из контроллера.

Кнопка курка состоит из трёх частей: сам курок, печатная плата и шлейф.

Повторите для другого курка.

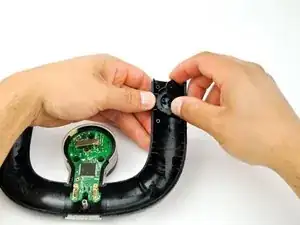

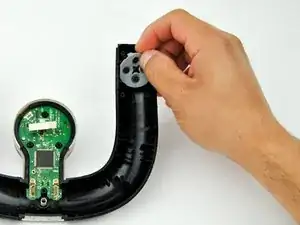

Снимите серую силиконовую прокладку с правой стороны, чтобы открыть заднюю часть D-кнопки.

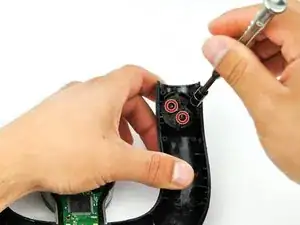

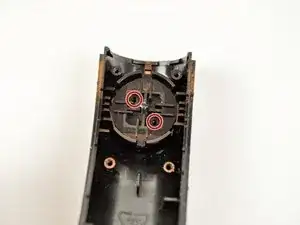

Выкрутите два винта с помощью отвёртки Torx T6.

Поднимите и снимите чёрную пластиковую заднюю крышку D-кнопки. Передняя часть D-кнопки отделится при снятии задней крышки.
